Montaż opon Runflat i UHP – instrukcja krok po kroku dla wulkanizacji

Montaż opon Runflat i UHP wymaga innej procedury niż zwykła wymiana opon. Sztywny bok, niski profil, czujnik ciśnienia w kole i obręcz z wyższym humpem sprawiają, że rutynowy ruch łyżką albo zbijakiem łatwo kończy się pękniętą stopką albo urwanym czujnikiem. Takich uszkodzeń często nie widać po zamontowaniu opony, a ryzyko zostaje na długo.

Poniżej znajdziesz pełną instrukcję dla montera: czym te opony różnią się od standardowych, jak je rozpoznać, gdzie ustawić zawór lub czujnik przy każdej stopce, jaka temperatura opony jest minimum i co sprawdzić przed montażem. Opisujemy montaż i demontaż na typowej montażownicy z głowicą montażową i dociskaczem stopki.

Opony UHP i Runflat – czym różnią się od standardowych

Opony UHP i Runflat różnią się od standardowych:

• lepszymi właściwościami jezdnymi (prowadzenie w zakrętach, stabilność na prostej),
• większą mobilnością w przypadku Runflat (możliwość jazdy awaryjnej po utracie ciśnienia),
• wyższą dopuszczalną prędkością.

Dlatego stawiają też wyższe wymagania wobec:

• kwalifikacji montera,
• montażownicy i akcesoriów,
• organizacji pracy w warsztacie.

Jak rozpoznać oponę UHP

Opona UHP (Ultra-High-Performance) to opona, która ma jednocześnie profil (stosunek wysokości do szerokości) nie większy niż 45% i indeks prędkości co najmniej V.

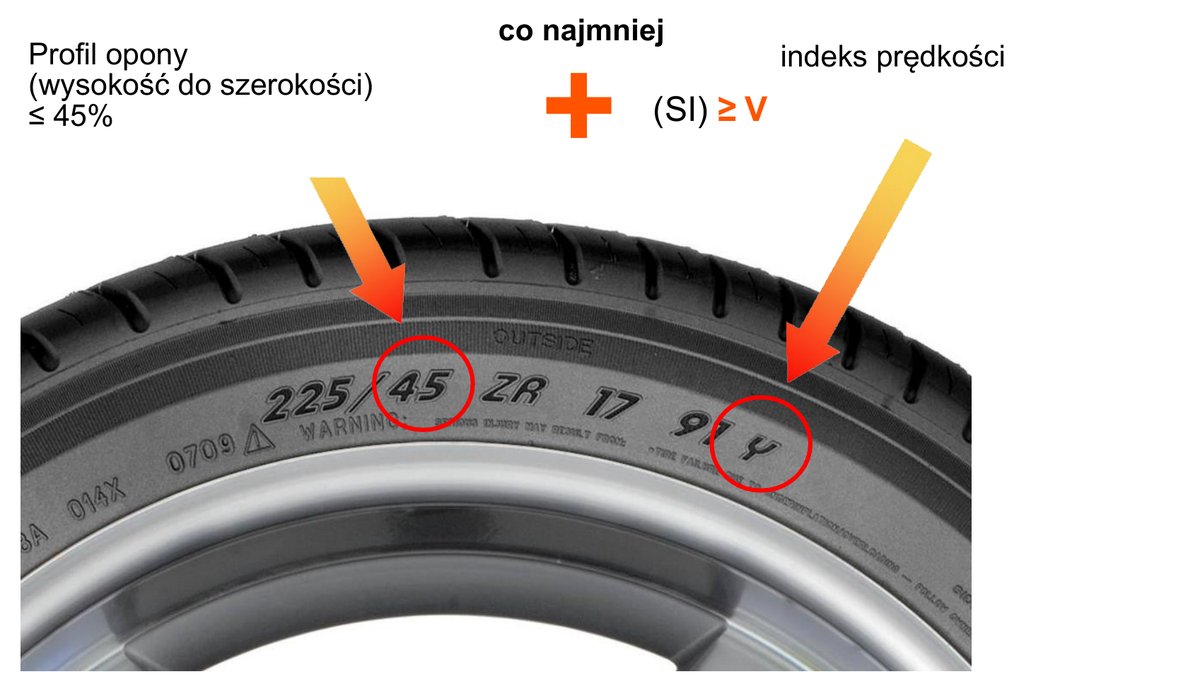

Opona 225/45 ZR17 91Y: profil 45% i indeks prędkości powyżej V, czyli opona UHP.

W porównywalnych warunkach jazdy opona UHP daje lepsze osiągi i większy zapas bezpieczeństwa w zakresie:

• dopuszczalnej prędkości maksymalnej,
• precyzji prowadzenia,
• stabilności i prędkości w zakręcie,
• drogi hamowania,
• reakcji na zmiany obciążenia.

W Niemczech mniej więcej co czwarty samochód jeździ na oponach UHP.

Opona Runflat – budowa, zalety, wady i oznaczenia

Opona Runflat to opona z rozszerzonym systemem mobilności. Po utracie ciśnienia pozwala jechać dalej, czyli:

• ma właściwości jazdy awaryjnej,
• nadaje się do określonej jazdy awaryjnej: z ograniczoną prędkością i na ograniczonym dystansie, zależnym od obciążenia.

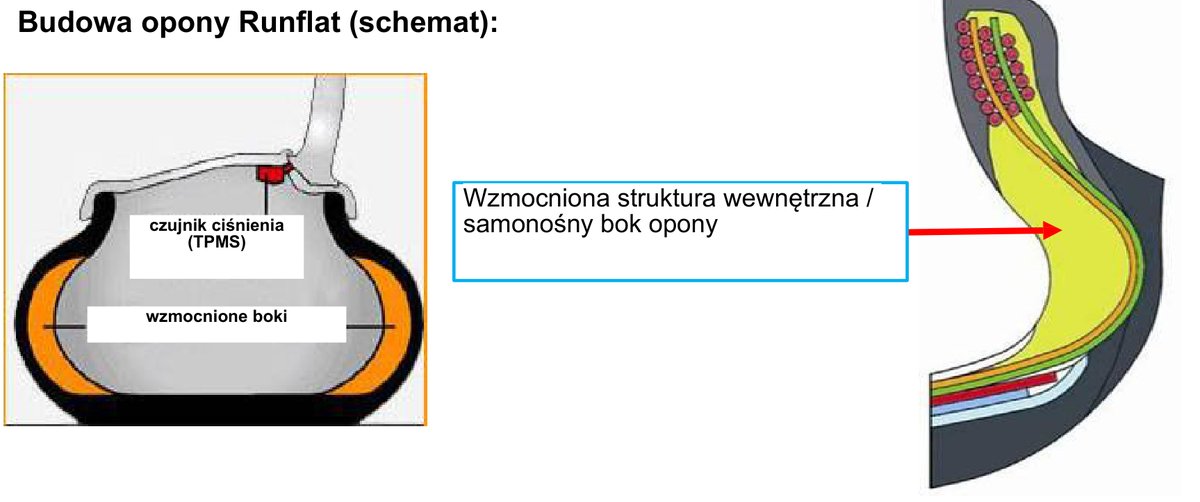

Budowa opony Runflat: wzmocniona struktura wewnętrzna i samonośny bok.

Co się dzieje z oponą bez ciśnienia

Opona standardowa: im niższe ciśnienie, tym mocniej ciężar auta zgniata boki. Przy bardzo niskim ciśnieniu boki stykają się od środka z bieżnikiem. Opona pracuje wtedy tak mocno, że się nagrzewa, a boki mogą się przetrzeć.

Opona Runflat: wzmocnione boki wyraźnie ograniczają ugięcie. Nawet bez ciśnienia bok nie dotyka od środka bieżnika.

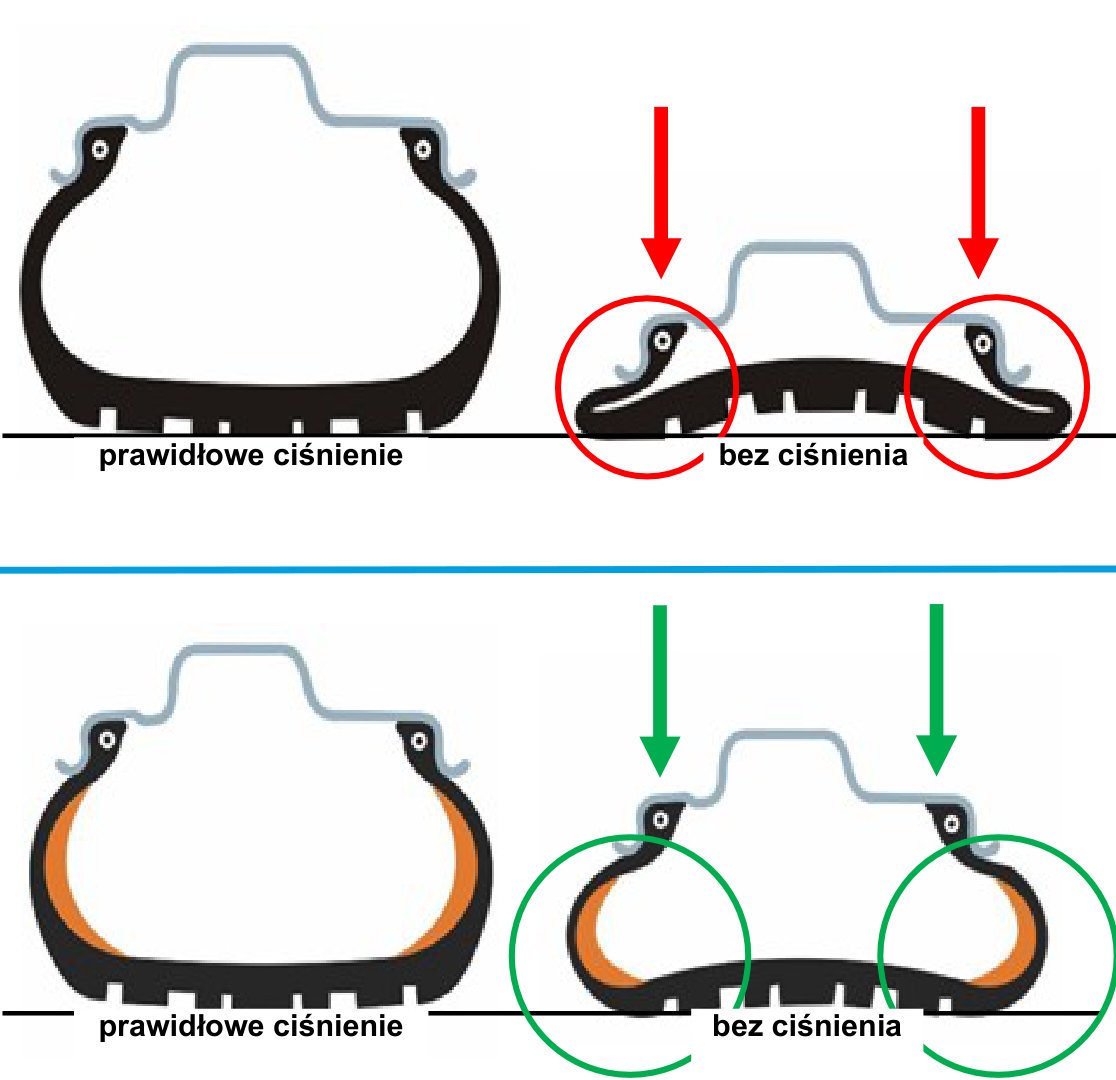

U góry opona standardowa, na dole Runflat. Po prawej obie bez ciśnienia.

Zalety i wady opon Runflat

Zalety:

• po przebiciu można jeszcze ograniczony dystans dojechać,
• nie trzeba od razu zmieniać koła (np. na odcinku robót drogowych na autostradzie),
• koło zapasowe nie jest potrzebne,
• auto jest lżejsze, więc w skali całej masy pojazdu spala mniej paliwa,
• mniej opon trafia do utylizacji,
• pasują do typowych obręczy dostępnych w handlu.

Wady:

• są nieco cięższe od opon standardowych,
• mogą trochę obniżać komfort jazdy,
• bezwzględnie wymagają systemu kontroli ciśnienia (TPMS), który dziś ma każde nowo rejestrowane auto.

Oznaczenia opon Runflat

Oznaczenie według normy ISO 16992 (specyfikacja systemów rozszerzonej mobilności). Po utracie ciśnienia opona musi zapewnić:

• zasięg co najmniej 80 km przy prędkości do 80 km/h,
• przy obciążeniu do 65% wartości z indeksu nośności.

Rozpoznasz ją po literach „RF” w oznaczeniu rozmiaru oraz po symbolu na boku opony.

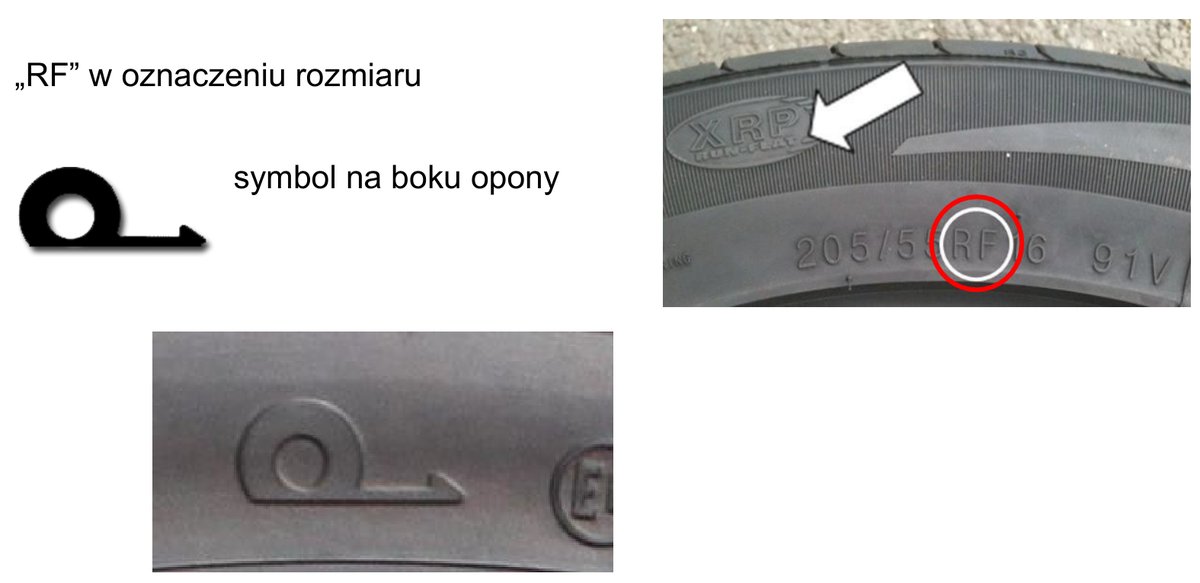

„RF” w rozmiarze (205/55 RF16) i symbol opony Runflat na boku.

Producenci aut i opon stosują też własne oznaczenia. Przykłady producentów samochodów:

• BMW: RSC (Runflat System Component),
• Mercedes-Benz: MOE (Mercedes Original Extended).

Przykłady producentów opon:

• Bridgestone: RFT (Run Flat Tire),
• Nokian: RSI,
• Pirelli: Run Flat,
• Michelin: ZP (Zero Pressure),
• Hankook: HRS (Hankook Runflat System),
• Continental: SSR (Self Supporting Runflat Tire),
• Dunlop: RoF (Run on Flat), DSST (Dunlop Self Supporting Technology),
• Goodyear: RoF (Run on Flat), EMT (Extended Mobility Tire),
• Kumho: XRP (Extended Runflat Performance),
• Vredestein: VRFC (Vredestein Run Flat Component).

Oznaczenia RSC i MOE na boku opony.

Obręcze H2, EH2 i EH2+ – który hump do jakiej opony

• H2 – Hump. Wykonanie standardowe do zwykłych opon („2” oznacza hump po obu stronach). To podwyższenie na półce, na której siedzi stopka opony. Nie pozwala stopce zsunąć się do wgłębienia obręczy w zakręcie.
• EH2 – Extended Hump. Podwyższony hump. Nie pozwala stopce zsunąć się do wgłębienia, gdy ciśnienie w oponie jest za niskie.
• EH2+ – nowsza wersja Extended Hump.

Obręcze EH2 i EH2+ lepiej trzymają oponę na obręczy przy zbyt niskim ciśnieniu, dlatego szczególnie dobrze nadają się do opon Runflat.

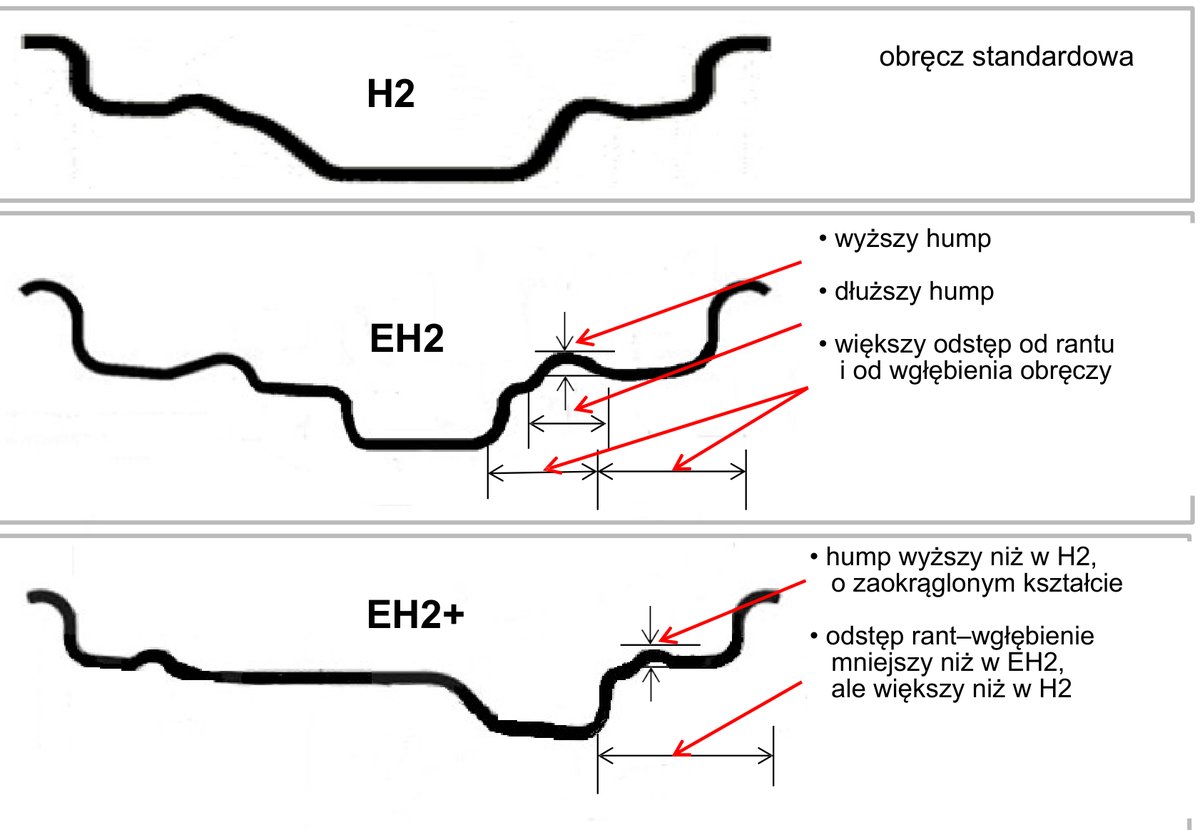

H2: obręcz standardowa. EH2: wyższy i dłuższy hump, większy odstęp od rantu i od wgłębienia. EH2+: hump wyższy niż w H2, zaokrąglony, odstęp rant–wgłębienie mniejszy niż w EH2, ale większy niż w H2.

Czujniki ciśnienia TPMS i zawory przy montażu opon

Zalety systemu kontroli ciśnienia w oponach (TPMS):

• większe bezpieczeństwo kierowcy i pasażerów dzięki wczesnemu wykryciu spadku ciśnienia,
• mniej uszkodzeń opon z powodu jazdy na zbyt niskim ciśnieniu,
• dłuższa żywotność opon,
• mniejsze zużycie paliwa i niższa emisja CO2,
• zachowana optymalna droga hamowania i stabilne prowadzenie,
• większe bezpieczeństwo pozostałych uczestników ruchu.

TPMS pośredni (pasywny)

System wnioskuje o utracie powietrza ze zmiany prędkości obrotowej koła, czyli z jego dynamicznego obwodu toczenia. Czujniki ABS/ESP przesyłają dane do sterownika, a ocenę robi oprogramowanie.

TPMS pośredni korzysta z czujników ABS/ESP w kołach.

Po demontażu i montażu opony, wymianie kół (lato/zima) oraz po korekcie ciśnienia system pośredni trzeba zainicjalizować.

TPMS bezpośredni (aktywny)

Czujnik mierzy ciśnienie bezpośrednio w oponie, więc pokazuje ciśnienie rzeczywiste. Odczyty trafiają drogą radiową do elektroniki auta. Czujnik może być zintegrowany z zaworem albo zamontowany wewnątrz opony.

Po lewej czujniki w zaworze, po prawej czujnik wewnątrz opony.

Po demontażu i montażu opony, wymianie kół (lato/zima) oraz po korekcie ciśnienia system bezpośredni również wymaga inicjalizacji.

Jak rozpoznać, jaki TPMS ma auto

• po kontrolce na desce rozdzielczej – dotyczy systemów bezpośrednich i pośrednich,
• testerem diagnostycznym – działa tylko z systemami bezpośrednimi.

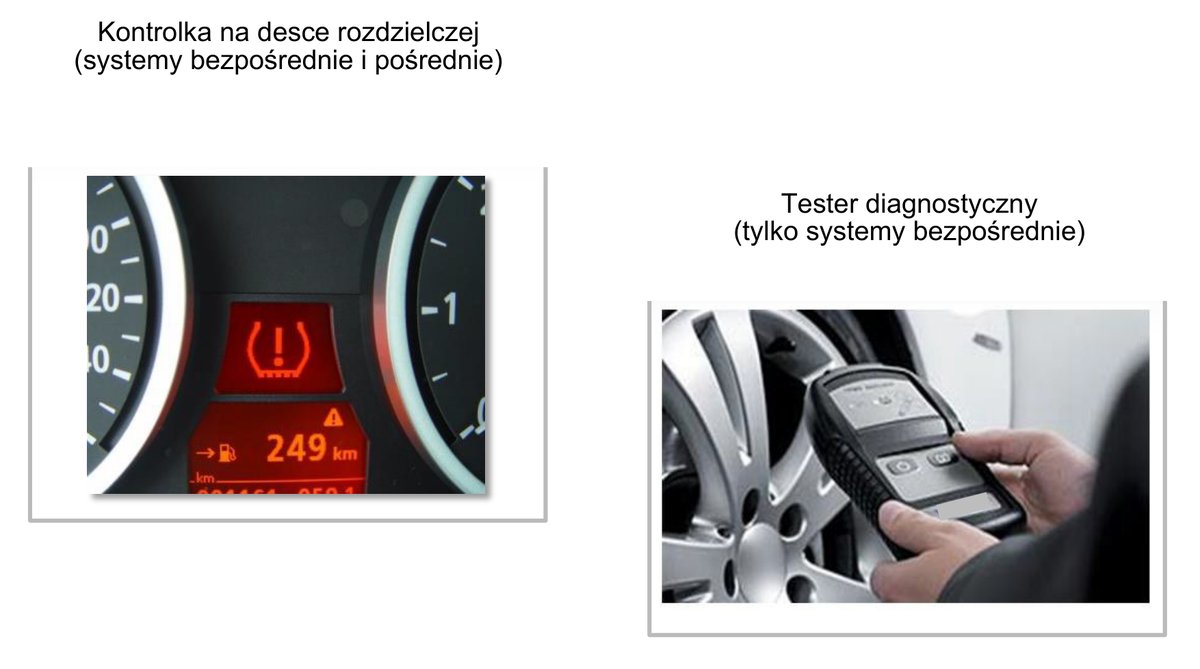

Kontrolka ciśnienia w zestawie wskaźników i tester czujników TPMS.

Zawory i zestawy serwisowe

Przy każdym montażu opony zakładaj nowy zawór. Jeśli koło ma czujnik w zaworze, użyj nowego zestawu naprawczego czujnika (uszczelki, nakrętka, wkład zaworu).

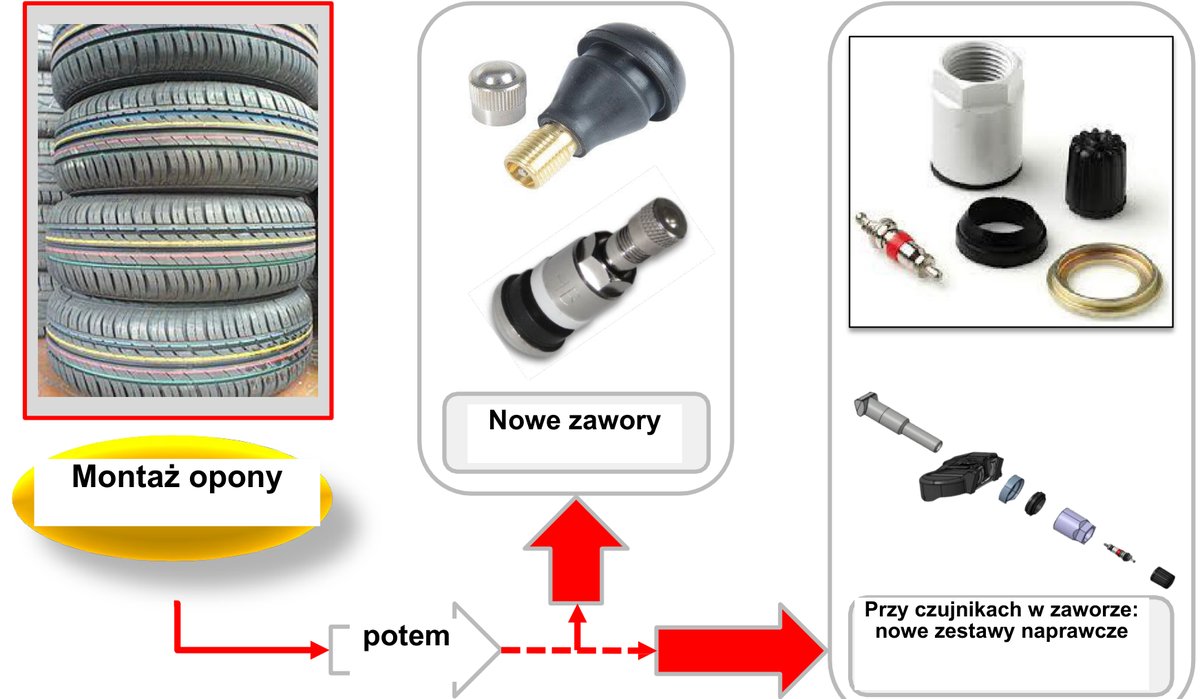

Montaż opony, potem nowe zawory, a przy czujnikach w zaworze nowe zestawy naprawcze.

Ryzyka przy serwisie opon w autach z TPMS

• nierozpoznanie systemu TPMS i wymagań, które z niego wynikają,
• uszkodzenie czujnika przy montażu lub demontażu:
  • przy zbijaniu stopki (łopatką zbijaka albo rolkami),
  • przez złe ustawienie punktu zabierania, czujnika lub narzędzi,
• przeoczenie uszkodzeń i zużycia (korozja),
• rezygnacja z zestawów serwisowych zaworu,
• nieodpowiednie części zamienne lub narzędzia,
• pominięta albo niepełna kontrola działania.

Podstawy montażu: jak opona przechodzi przez rant obręczy

• Wewnętrzna średnica stopki opony jest mniejsza niż zewnętrzna średnica obręczy na rancie.
• Oponę łączy się z obręczą przez:
  • odkształcenie stopki w elipsę,
  • ukośne ułożenie opony: połowa stopki leży we wgłębieniu obręczy, a druga przechodzi przez krótszą półkę obręczy,
  • ugięcie bieżnika.
• W punkcie zabierania na stopkę działa duża siła.
• Potrzebna jest siła montera i montażownica z certyfikatem do opon UHP i Runflat.
• Smarowanie ułatwia ślizganie się powierzchni, które się stykają: opony, obręczy, narzędzi i akcesoriów.

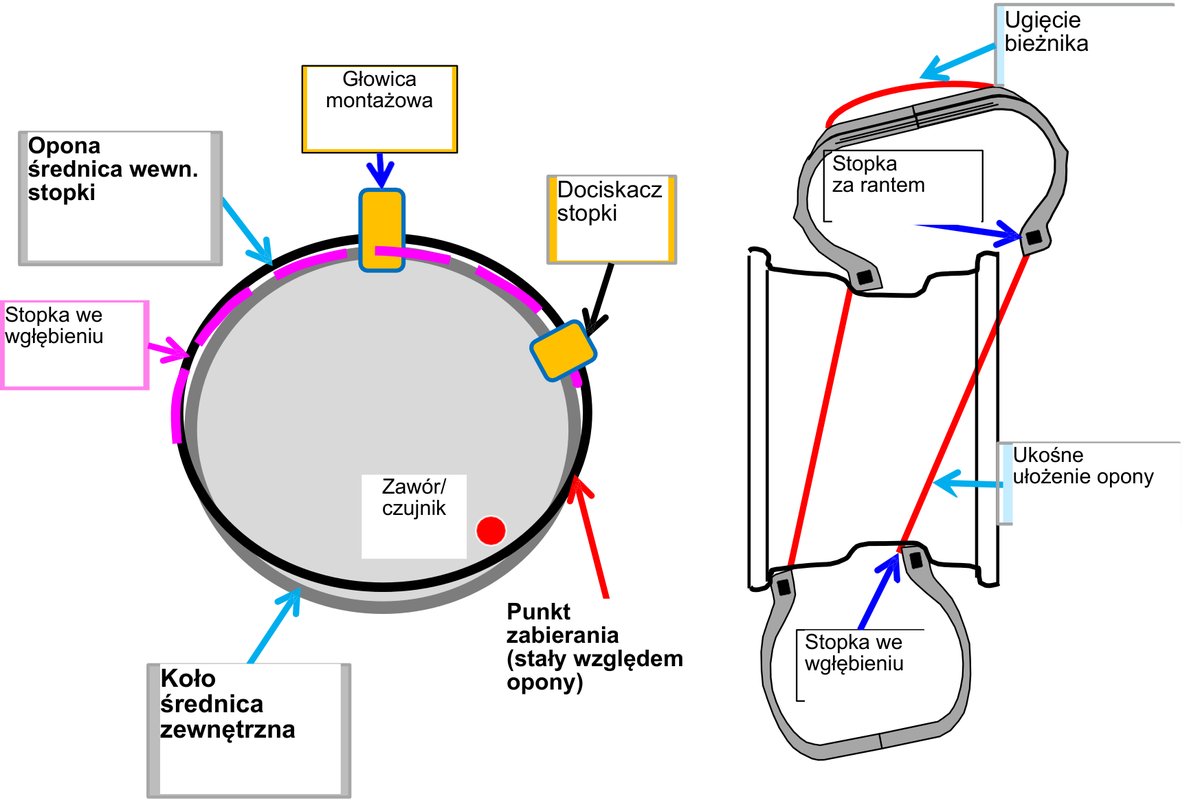

Układ maszyna–koło: głowica montażowa, dociskacz stopki, punkt zabierania (stały względem opony), zawór/czujnik oraz stopka we wgłębieniu obręczy.

Jak opona i obręcz poruszają się względem siebie podczas montażu.

Demontaż i najczęstsze błędy montażowe

Demontaż: chroń czujnik we wgłębieniu obręczy

Stopka leżąca we wgłębieniu obręczy, głowica montażowa i punkt przyłożenia łyżki tworzą trójkąt. Krawędzie wzdłuż obwodu to strefy zagrożenia. Zawór lub czujnik nie może się w nich znaleźć, gdy stopka jest przeciągana przez rant.

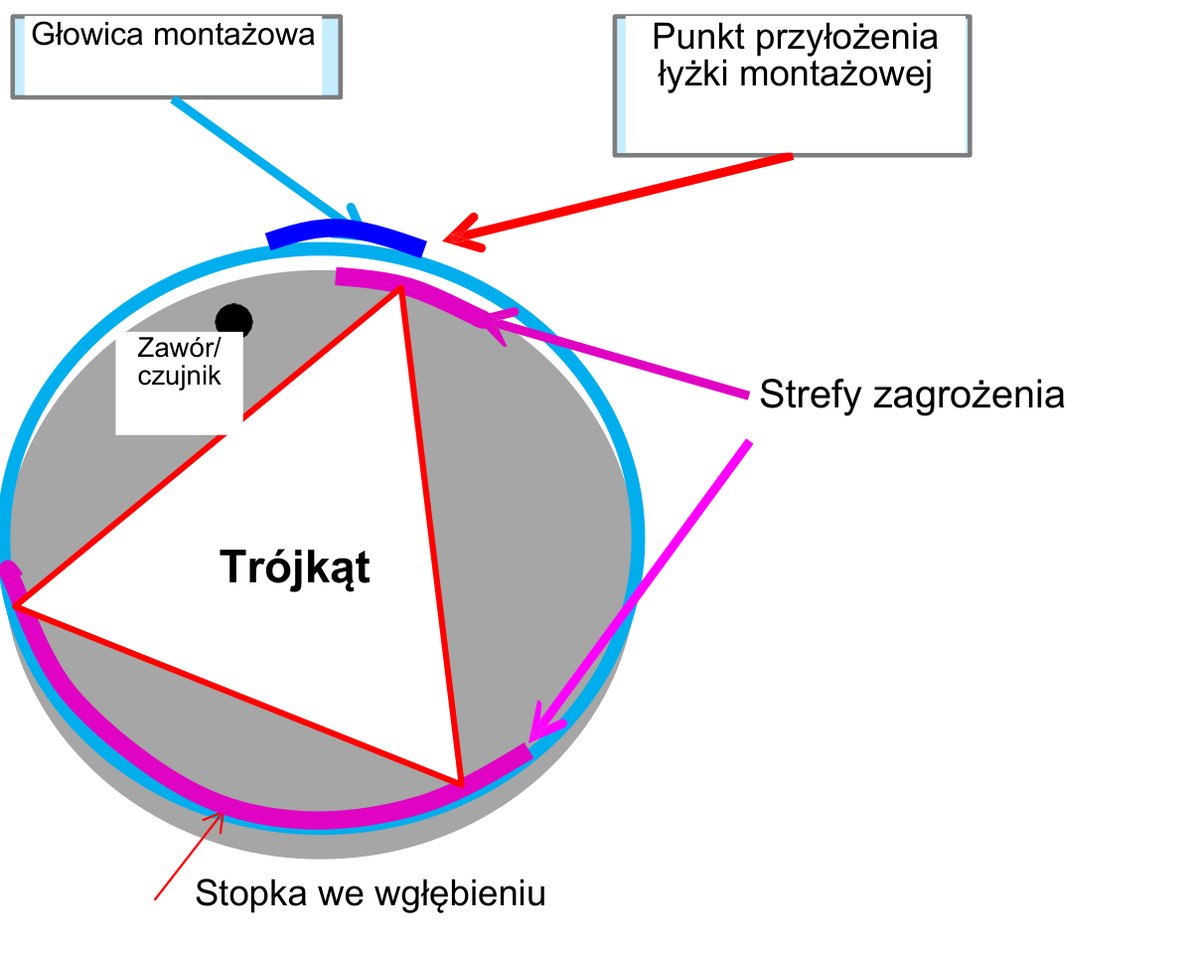

Strefy zagrożenia czujnika przy demontażu.

Ryzyka przy montażu i demontażu

• nieprzestrzeganie instrukcji montażu i szczególnych zaleceń dla danej opony,
• zła metoda montażu:
  • rozwiązywanie problemów dodatkową siłą,
  • presja czasu,
  • brak akcesoriów i pomocy montażowych (bo szkoda czasu albo ich nie ma),
  • niewystarczające smarowanie,
• nieprzestrzeganie minimalnej temperatury rdzenia opony (15 °C),
• przeoczenie źródeł zagrożenia, np. niepokojących odgłosów albo złego użycia łyżki montażowej.

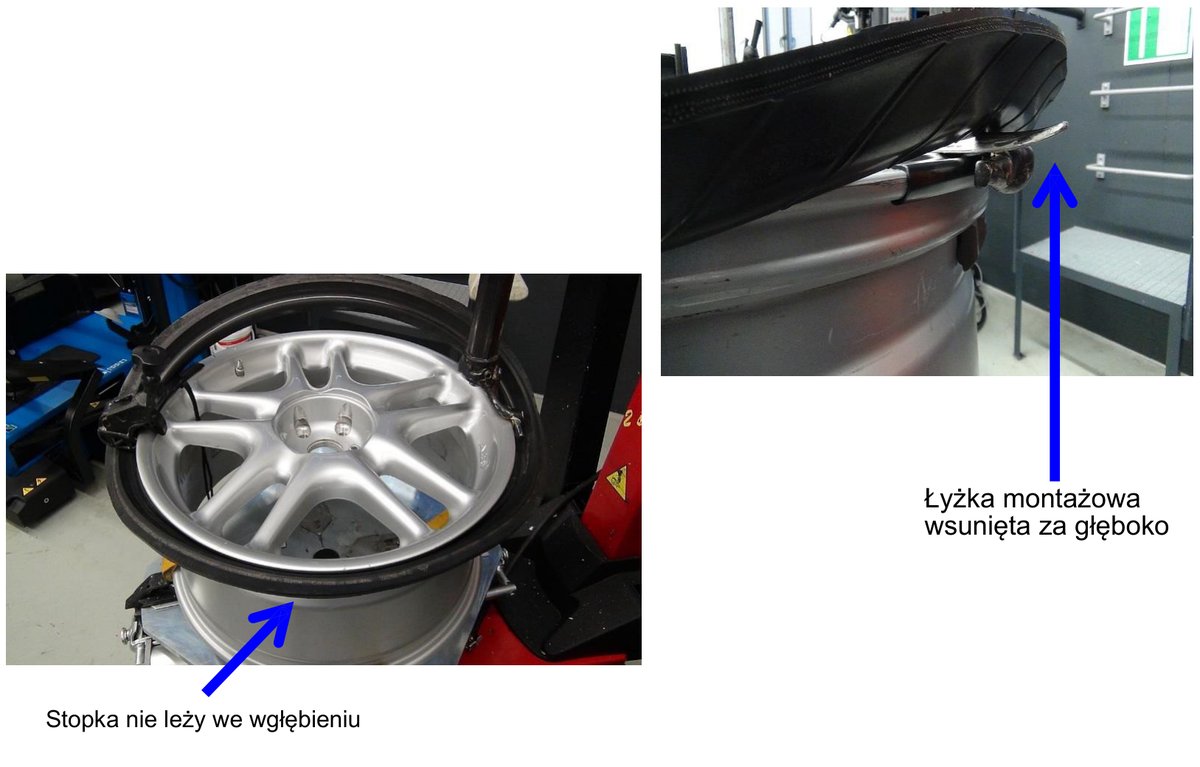

Dwa typowe błędy: stopka nie leży we wgłębieniu obręczy, a łyżka montażowa jest wsunięta za głęboko.

Siły, smarowanie i ustawienia montażownicy

Siły

• Konstrukcja opon UHP i Runflat powoduje duże siły na stopce, boku i bieżniku.
• Ograniczaj siłę montażu.
• Dawaj oponie czas, żeby się rozluźniła.

Smarowanie

• Opona, obręcz i elementy montażownicy przesuwają się względem siebie, co wywołuje siły ścinające.
• Potrzebne jest wystarczające smarowanie.
• Pamiętaj, że czas schnięcia pasty zależy od temperatury.
• Używaj odpowiedniej pasty montażowej.
• Smaruj wszystkie miejsca, w których coś się ślizga.

Pasta montażowa na boku i stopce opony.

Ustawienia i obsługa maszyny

• Ustaw maszynę pod średnicę koła, szerokość i typ obręczy.
• Joystickami, którymi poruszasz dociskacz i rolkami, steruj z wyczuciem.
• Ustaw właściwie zawór lub czujnik.
• Ogranicz skok łopatki zbijaka.

Montaż opony Runflat krok po kroku

Pozycje podajemy jak na tarczy zegara: głowica montażowa jest na godzinie 12. Obręcz obracaj zawsze w kierunku pracy maszyny.

Dolna stopka

1. Nałóż wystarczająco dużo pasty montażowej:
   • od wewnątrz i z zewnątrz, po obu stronach strefy stopki i boku,
   • na humpie obręczy, po obu stronach,
   • nie na czujnik ani zawór.
2. Ustaw czujnik lub zawór naprzeciw głowicy montażowej, mniej więcej na godzinie 6.
3. Powoli obracaj obręcz.
4. Pilnuj, żeby odległość między czujnikiem a punktem zabierania wynosiła ok. 15 cm.

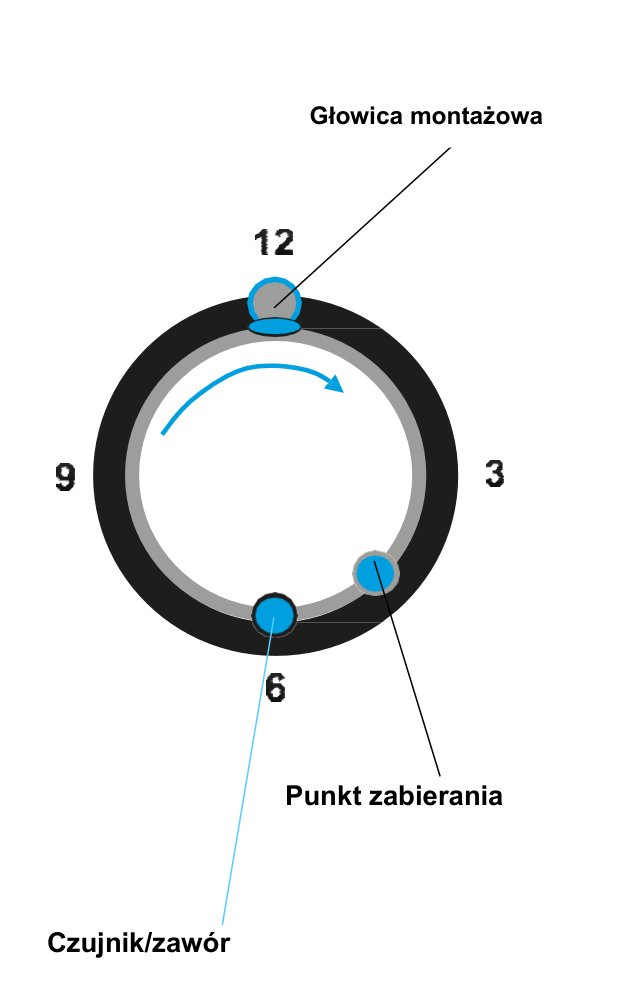

Montaż dolnej stopki: czujnik na godz. 6, ok. 15 cm od punktu zabierania.

Górna stopka

1. Ustaw czujnik lub zawór mniej więcej na godzinie 5 względem głowicy montażowej.
2. Załóż dociskacz stopki na ok. godzinie 3 i wciśnij stopkę do wgłębienia obręczy.
3. Za punktem zabierania przytrzymaj stopkę we wgłębieniu dociskaczem lub łańcuchem dociskowym.
4. Powoli obracaj koło.
5. Dociskaczem trzymaj stopkę we wgłębieniu obręczy.
6. Ostatni fragment stopki powinien przeskoczyć przez rant powoli, w okolicy czujnika.

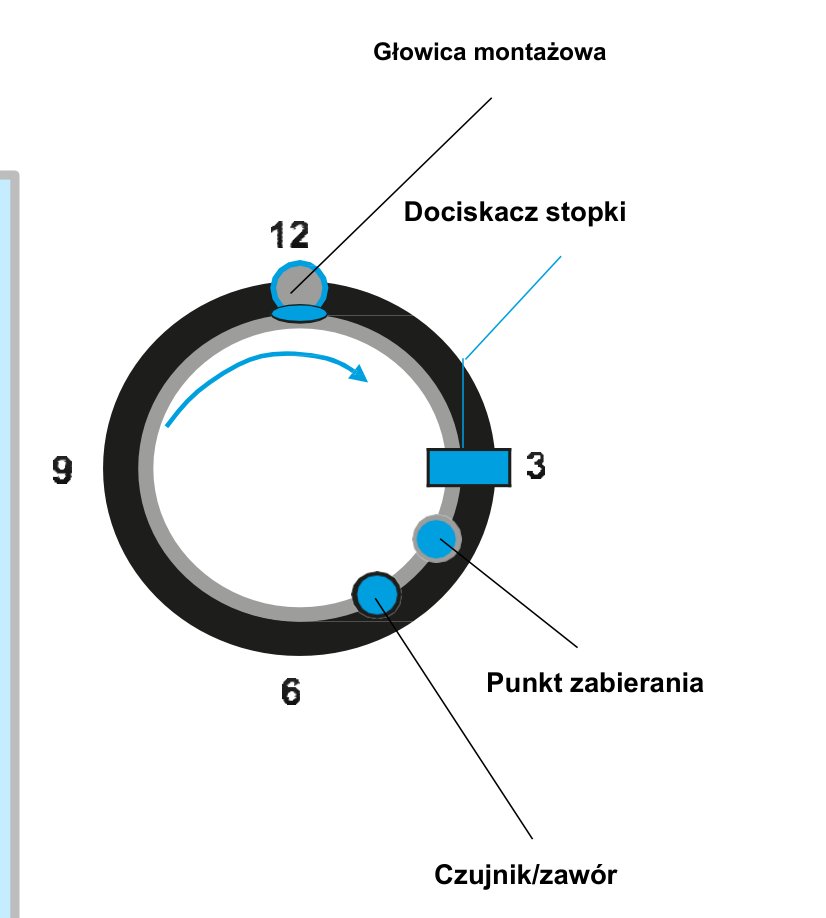

Montaż górnej stopki: dociskacz na godz. 3, czujnik na godz. 5.

Demontaż opony Runflat krok po kroku

Górna stopka

1. Wykręć wkład zaworu i całkowicie spuść powietrze.
2. Zbij stopkę z rantu obręczy rolką zbijającą. Gdy używasz łopatki zbijaka, przykładaj ją 3–4 razy na obwodzie, najwyżej 1 cm od rantu:
   • zaczynaj na godzinie 3 albo 9,
   • nie przykładaj łopatki na godzinie 12 ani 6!
3. Ustaw czujnik lub zawór przy głowicy montażowej albo tuż przed nią (godz. 11–12).
4. Kilkakrotnie użyj dociskacza, żeby trzymać oponę we wgłębieniu obręczy (godz. 4–8).
5. Certyfikowaną łyżką montażową podnieś stopkę ponad rant i przytrzymaj.
6. Powoli obracaj obręcz.

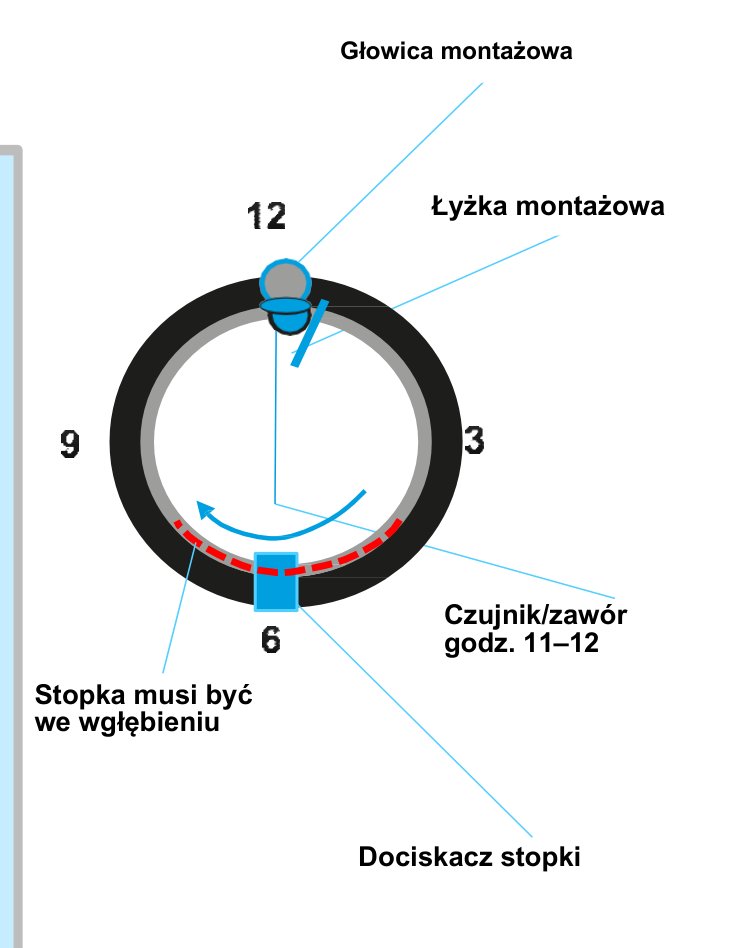

Demontaż górnej stopki: czujnik na godz. 11–12, stopka musi leżeć we wgłębieniu.

Dolna stopka

1. Ustaw czujnik lub zawór za głowicą montażową, patrząc w kierunku obrotu – jak na rysunku.
2. Podnieś stopkę ponad rant łyżką montażową albo odpowiednią pomocą (rolką, łyżką z tworzywa).
3. Powoli obracaj koło.

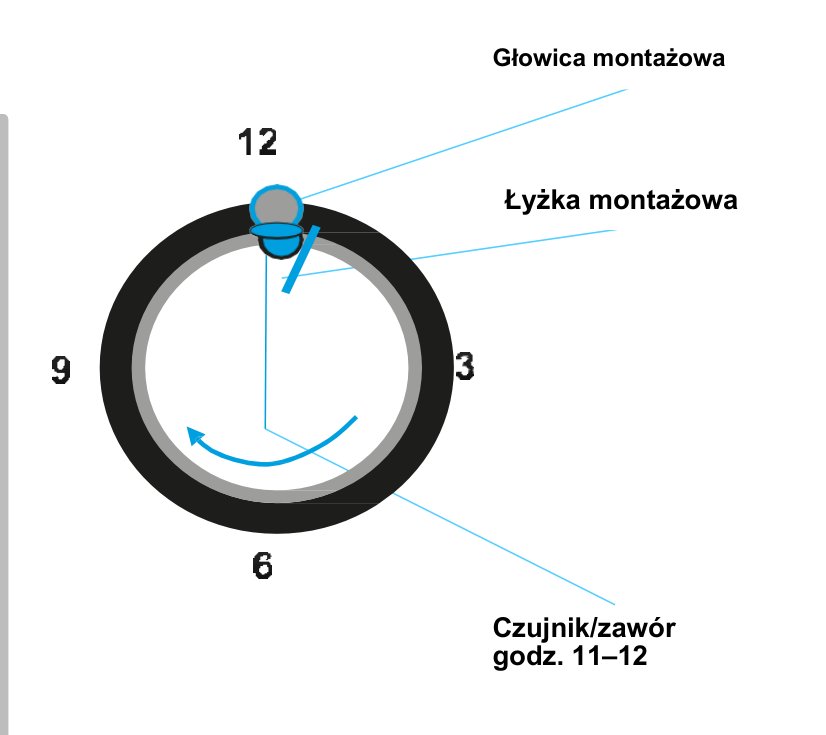

Demontaż dolnej stopki: czujnik za głowicą montażową w kierunku obrotu.

Temperatura opony przy montażu – minimum 15 °C w rdzeniu

Wymaganie: boki i stopki (a najlepiej cała opona) muszą mieć w środku struktury co najmniej 15 °C, czyli tyle wynosi minimalna temperatura rdzenia.

Dlaczego powyżej 15 °C:

• opona łatwiej się odkształca,
• mieszanka gumy, także w rdzeniu stopki, jest elastyczna,
• stopka lepiej ślizga się po obręczy.

Dlaczego optymalnie 23–28 °C:

• pasta montażowa dobrze się ślizga,
• pasta schnie we właściwym tempie.

Zielone pole: zakres temperatur do montażu.

Temperatury montażu w skrócie

Ile trwa nagrzanie zimnej opony

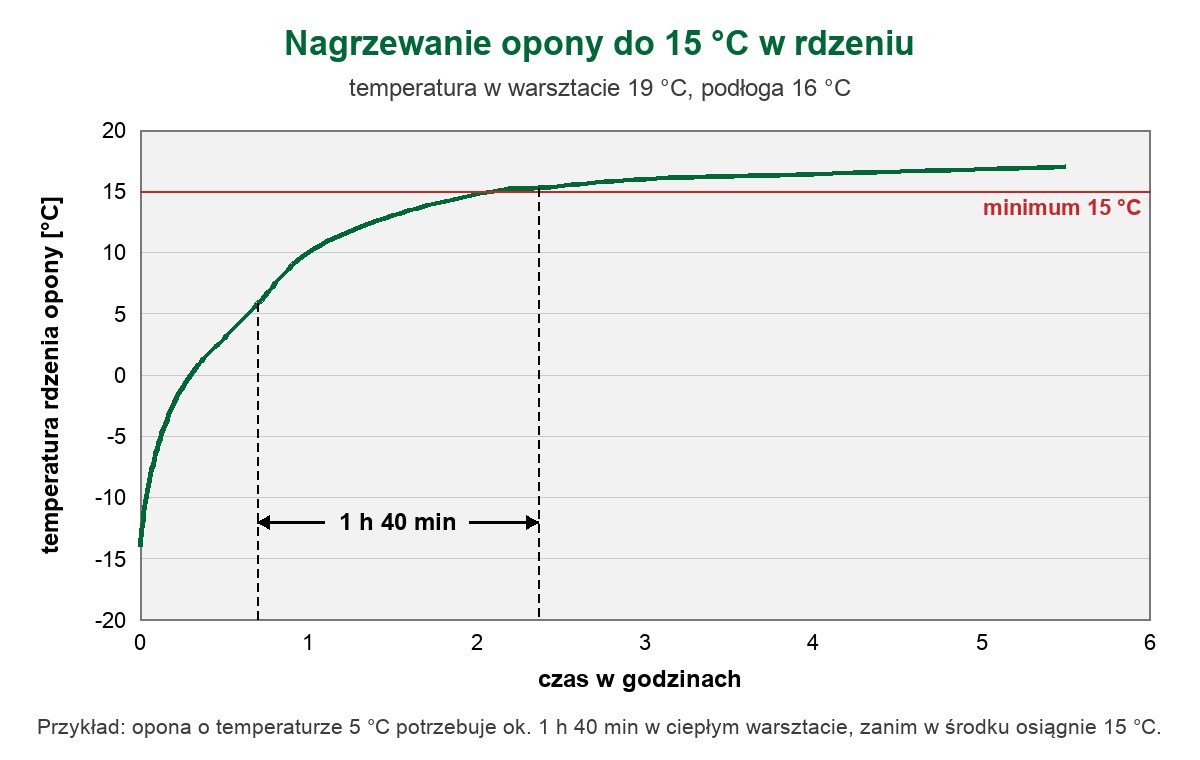

Opona o temperaturze 5 °C musi leżeć ok. 1 h 40 min w warsztacie o temperaturze 19 °C (podłoga 16 °C), zanim w środku osiągnie 15 °C.

Problem z temperaturą w serwisie

• warunki temperaturowe w warsztacie, magazynie i kontenerze oraz temperatura opon zamontowanych na aucie,
• sezonowa wymiana opon kumuluje się w krótkich okresach, a to chłodne pory roku,
• akceptacja i zadowolenie klienta: terminy wizyt i czas oczekiwania na nagrzanie opon.

Rozwiązania dla serwisu

• wymiana opon przy temperaturze na zewnątrz powyżej 15 °C,
• przechowywanie kompletnych kół, z oponami wymienionymi wcześniej,
• przechowywanie opon w ogrzewanym pomieszczeniu (przed montażem),
• nagrzanie auta w hali (przed demontażem),
• bezpośrednie nagrzewanie opon: szafa grzewcza, myjka do kół, pokrowce grzewcze.

Szafa grzewcza (z zewnątrz, w środku, termostat), myjka do kół i pokrowiec grzewczy.

Jak prawidłowo nagrzać oponę

• Zimne opony przed montażem zostaw wystarczająco długo w ogrzewanym pomieszczeniu. Temperatura powierzchni opony w czasie nagrzewania nie mówi nic o temperaturze w środku!
• Nie kładź zimnych opon bezpośrednio na zimnej podłodze – podlóż izolację, np. paletę.
• Ustawiaj opony pojedynczo.
• Nie nagrzewaj opon dmuchawą ani promiennikiem!

Podsumowanie: temperatura rdzenia opony nie może spaść poniżej 15 °C (optymalnie 23–28 °C). Koło z oponą oczyść i sprawdź pod kątem cech szczególnych i uszkodzeń. Wykręć wkład zaworu i całkowicie spuść powietrze. Użyj nowego zaworu albo zestawu serwisowego czujnika.

BHP i warunki na stanowisku

Środki ochrony indywidualnej:

Oświetlenie: stanowisko musi być dobrze oświetlone. Do oględzin opony używaj lampy ręcznej.

Odgłosy: dźwięki w czasie montażu (trzaski, chrzęst) mogą wskazywać na uszkodzenie opony. Usłyszysz je, zinterpretujesz i zareagujesz (np. sprawdzisz oponę) tylko przy spokojnym tle akustycznym.

Kontrola koła i opony przed montażem

1. Zgodność elementów (także z autem). Sprawdź ją po oznaczeniach: rozmiar, indeks nośności, indeks prędkości, dopuszczalne oznaczenie obręczy (ETRTO) dla opony i obręczy.
2. Koło z obręczą. Od wewnątrz: półki, wgłębienie, otwór zaworu, hump. Z zewnątrz: rant, ciężarki wyważające. Tarcza koła i otwory.
3. Opona. Strona z oznaczeniem daty produkcji: bark, bok i strefa stopki. Strona przeciwna: bark, bok i strefa stopki. Bieżnik: rzeźba, zużycie. Wnętrze: warstwa wewnętrzna (uszkodzenia, ślady jazdy bez powietrza).
4. Zawór. Oznaki starzenia, nadmierne rozciągnięcie, w zaworach metalowych – uszczelki i połączenia.
5. Czujnik TPMS. Uszczelka, połączenia, otwory.
6. Powierzchnie styku i uszczelniające. Czystość, korozja, powłoka.

Cecha, uszkodzenie, kontrola – definicje

• Cecha: widoczny ślad, nieprawidłowość albo zmiana właściwości elementów kompletnego koła, spowodowana czynnikiem zewnętrznym.
• Uszkodzenie (koła, opony lub innych elementów): trwała, niekorzystna zmiana lub anomalia powierzchni, geometrii lub struktury (lepkosprężystości, budowy wewnętrznej), która pogarsza właściwości użytkowe albo prowadzi do zniszczenia. Rozróżnia się uszkodzenia istotne i nieistotne dla bezpieczeństwa.
• Kontrola: ustalenie, czy elementy spełniają wymagania nieograniczonego, bezpiecznego (ponownego) użycia, czyli nie mają uszkodzeń istotnych dla bezpieczeństwa.

Na co patrzeć na oponie – przykłady

Uwaga: szukaj też uszkodzeń po wcześniejszych demontażach i montażach!

Uszkodzenia montażowe – dlaczego są tak groźne

• Opony UHP i Runflat często pracują pod dużym obciążeniem.
• Uszkodzeń po zamontowaniu opony nie da się sprawdzić ani zobaczyć.
• Takie uszkodzenia często niosą ryzyko odroczone w czasie.
• Nawet najmniejsze uszkodzenie może być istotne dla bezpieczeństwa.

Wymagania wobec montera:

• kwalifikacje do montażu opon UHP i Runflat (certyfikat),
• pełna uwaga w czasie montażu,
• brak presji czasu,
• krytyczna ocena własnej pracy,
• prawidłowa obsługa certyfikowanej montażownicy oraz certyfikowane akcesoria i odpowiednie pomoce montażowe.

Z doświadczenia warsztatu

Czujnik można uszkodzić już przy zbijaniu stopki, zanim głowica w ogóle dotknie opony. Sztywny bok Runflat kusi, żeby docisnąć łopatkę mocniej i głębiej. Dlatego trzymaj się zasady: zaczynasz na godzinie 3 albo 9, przykładasz 3–4 razy na obwodzie, najwyżej 1 cm od rantu, nigdy na 12 ani na 6. Druga rzecz, o której łatwo zapomnieć w sezonie: opona wniesiona z zimnego magazynu szybko robi się ciepła w dotyku, ale temperatura powierzchni nie mówi nic o rdzeniu. Z 5 °C do 15 °C w środku opona potrzebuje ok. 1 h 40 min w warsztacie o temperaturze 19 °C. Licz czas, a nie dotykaj gumy.

Pędzle do pasty, osłony stopki i osłony felgi, które chronią obręcz przy montażu opon UHP, znajdziesz w dziale części i akcesoria do montażownic

Najczęściej zadawane pytania (FAQ)

Jaka temperatura opony jest potrzebna do montażu opon Runflat i UHP?

Rdzeń opony musi mieć co najmniej 15 °C, a optymalny zakres to 23–28 °C. Powyżej 30 °C pasta montażowa za szybko wysycha i rośnie ryzyko uszkodzenia opony. Opona o temperaturze 5 °C potrzebuje ok. 1 h 40 min w warsztacie o temperaturze 19 °C, żeby w środku osiągnąć 15 °C.

Gdzie ustawić czujnik TPMS przy montażu i demontażu opony?

Przy montażu dolnej stopki czujnik ustaw naprzeciw głowicy montażowej, ok. godziny 6, około 15 cm od punktu zabierania. Przy górnej stopce – ok. godziny 5. Przy demontażu górnej stopki czujnik ustaw przy głowicy albo tuż przed nią (godz. 11–12), a przy dolnej za głowicą w kierunku obrotu.

Czym różni się obręcz EH2 od H2?

Obręcz EH2 ma wyższy i dłuższy hump oraz większy odstęp od rantu i od wgłębienia niż standardowa H2. Lepiej trzyma stopkę przy zbyt niskim ciśnieniu, dlatego pasuje do opon Runflat. EH2+ to nowsza wersja z zaokrąglonym humpem.

Jak rozpoznać oponę Runflat?

Po literach RF w oznaczeniu rozmiaru i symbolu na boku opony (oznaczenie wg ISO 16992), a także po oznaczeniach producentów, np. RSC, MOE, RFT, ZP, SSR, DSST, EMT, HRS lub XRP.
