Joystick panelu montażownicy Truck
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: MT-JOYS-0001
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Joystick panelu montażownicy Truck

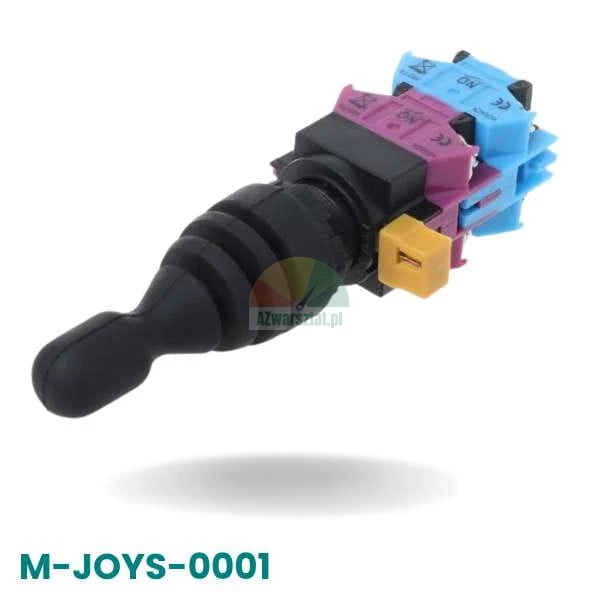

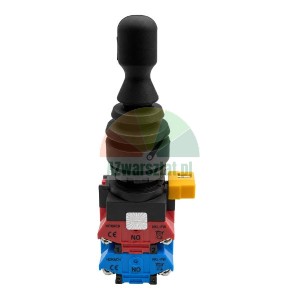

Joystick z zespołem przełączników do panelu sterowania montażownicy do opon ciężarowych. Element służy do ręcznego sterowania ruchem wybranych podzespołów maszyny, takich jak wózek narzędziowy, ramię robocze lub układ zacisku – zgodnie z konfiguracją konkretnej montażownicy.
W dokumentacji montażownic ciężarowych Ravaglioli dźwignia sterująca pracuje w układzie hold-to-run: funkcja jest aktywna tylko podczas przytrzymywania joysticka w wybranym kierunku. W takim rozwiązaniu kierunki wychylenia mogą odpowiadać między innymi za przesuw wózka narzędziowego oraz podnoszenie i opuszczanie ramienia samozaciskowego. Po zwolnieniu joystick powinien wracać do położenia neutralnego.
Dane techniczne
| Typ | Joystick panelu sterowania montażownicy Truck |

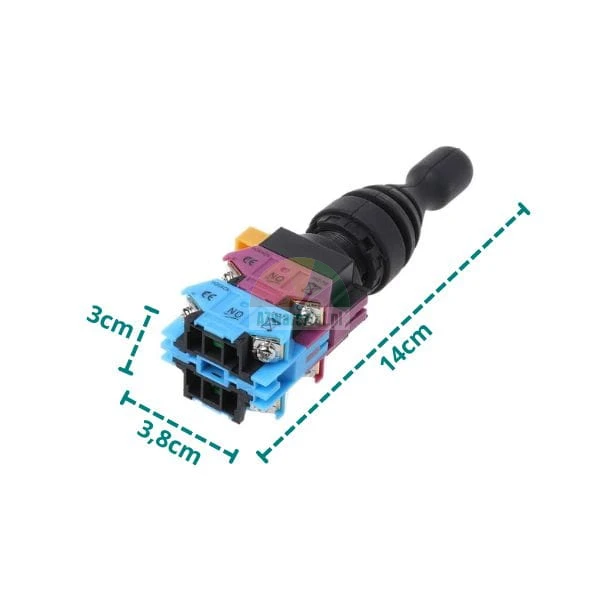

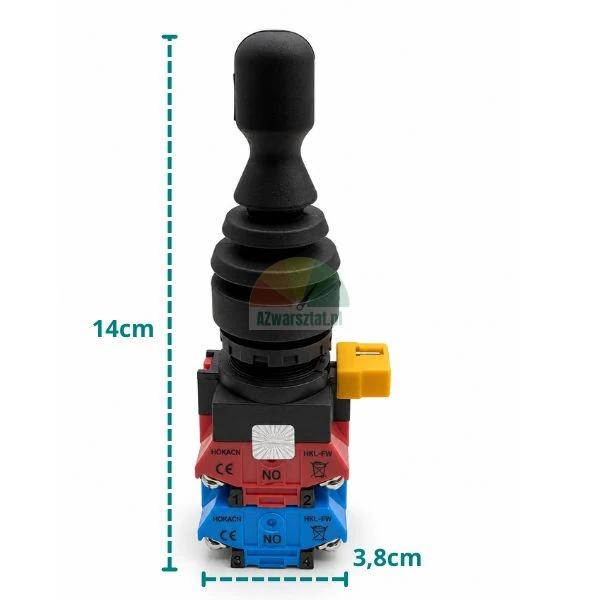

| Wysokość całkowita | 14 cm |
| Szerokość korpusu | 3,8 cm |

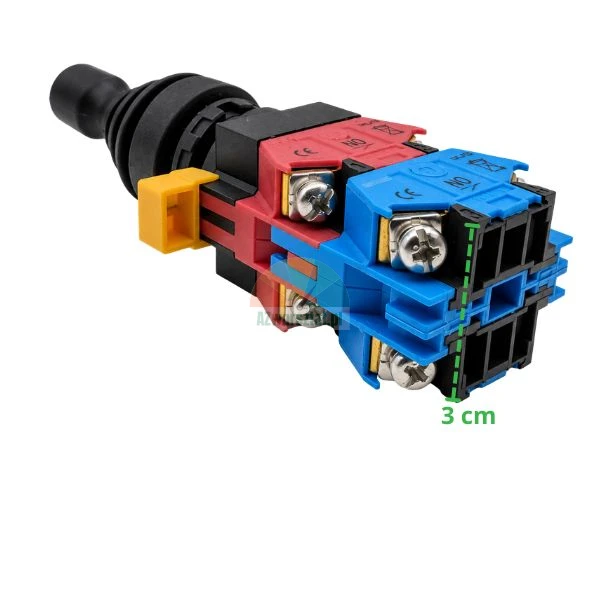

| Głębokość zespołu przełączników | 3 cm |

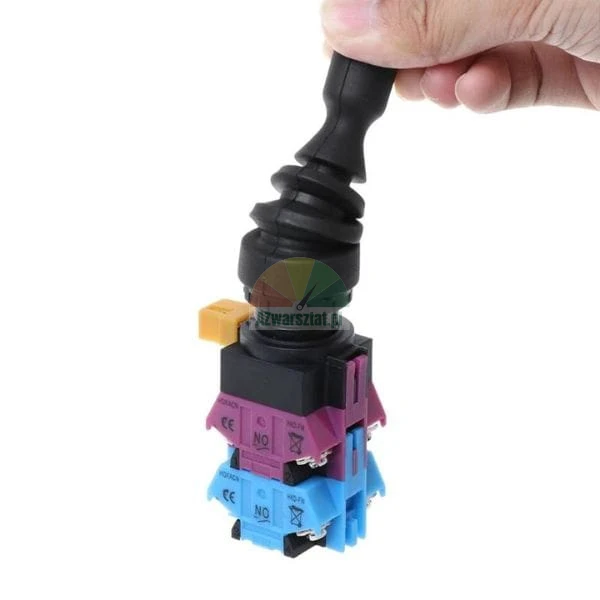

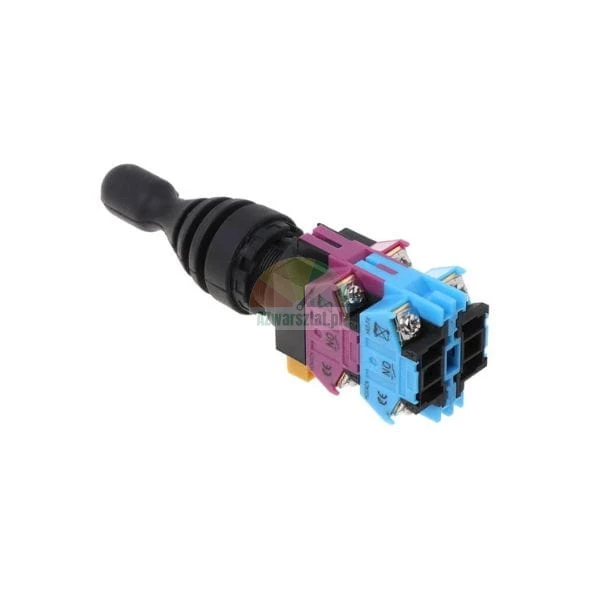

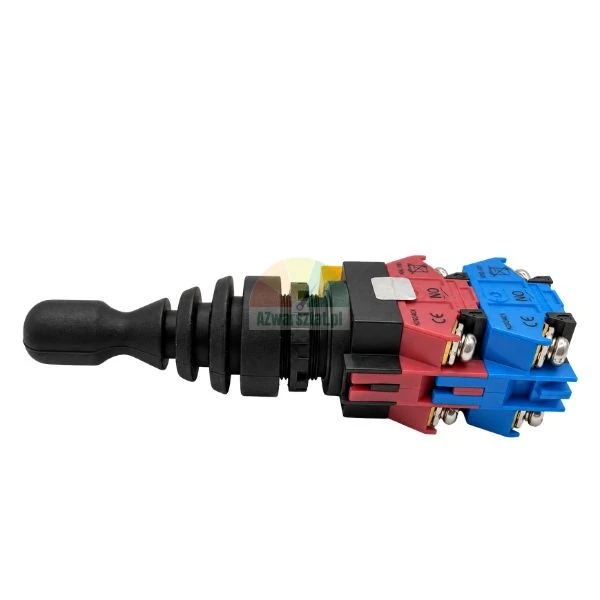

| Budowa | joystick z osłoną mieszkową oraz dwoma blokami styków przełączających |

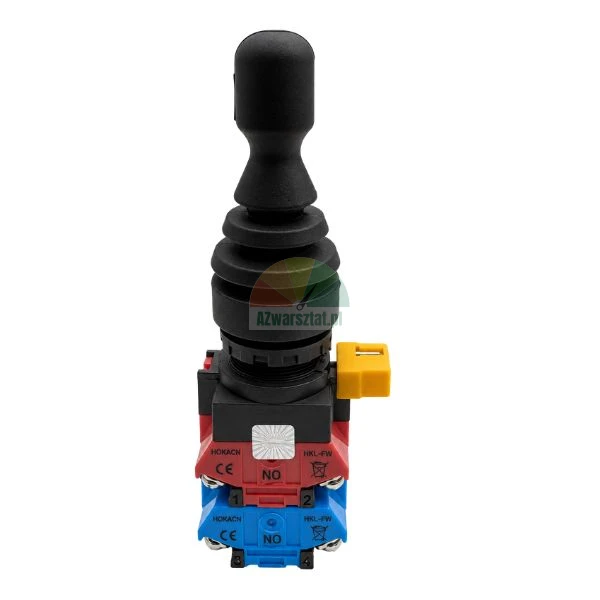

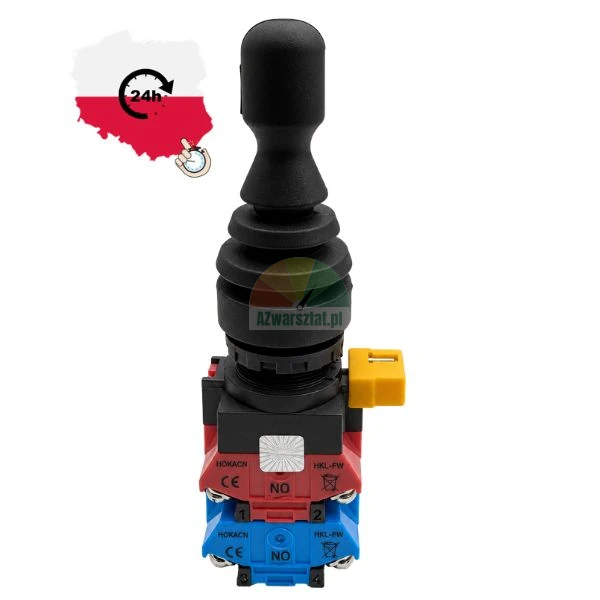

| Oznaczenia widoczne na stykach | NO, numeracja zacisków oraz oznaczenia producenta przełączników |
Na co zwrócić uwagę przed zamówieniem
Sam wygląd joysticka nie potwierdza zgodności z każdą montażownicą Truck. Przed montażem należy porównać liczbę bloków styków, rozmieszczenie zacisków, sposób mocowania, położenie przewodów oraz wymiary części zabudowanej w panelu. Zdjęcia nie podają napięcia ani obciążalności elektrycznej styków, dlatego tych parametrów nie należy dobierać „na oko”.
Trzeba też sprawdzić logikę działania istniejącego elementu: czy sterowanie odbywa się przez styki normalnie otwarte, czy wykorzystuje także styki normalnie zamknięte. Zamiana układu zacisków może spowodować zmianę kierunku ruchu albo brak funkcji zatrzymania po puszczeniu joysticka.
Objawy zużycia podczas pracy maszyny
- ruch podzespołu rozpoczyna się dopiero po mocnym wychyleniu dźwigni albo po poruszeniu nią na boki;
- po zwolnieniu joysticka układ nie zatrzymuje się natychmiast lub zatrzymuje się z opóźnieniem;
- ten sam kierunek działania przerywa przy większym wychyleniu, mimo że cewka elektrozaworu i zasilanie są sprawne;
- pojawia się konieczność „szukania” położenia neutralnego;
- ruch jest możliwy tylko w jednym kierunku, a pomiar ciągłości styków nie zmienia się prawidłowo przy wychylaniu dźwigni.
Zużyty joystick może powodować brak sterowania. Jeśli styk pozostaje zwarty po puszczeniu dźwigni, elektrozawór może nadal otrzymywać sygnał, a ramię lub wózek może nadal się poruszać. Dlatego przy usterce obejmującej powrót do położenia neutralnego nie należy ograniczać się do sprawdzenia samego kierunku pracy.
Montaż i kontrola po wymianie
Po podłączeniu przewodów należy sprawdzić każdy kierunek osobno, zaczynając od pracy bez obciążenia i obserwując elektrozawory. W układzie sterowania chwilowego ruch powinien zaniknąć natychmiast po puszczeniu joysticka. Następnie trzeba skontrolować, czy wychylenie w lewo, w prawo, w górę i w dół odpowiada temu samemu kierunkowi co przed wymianą.

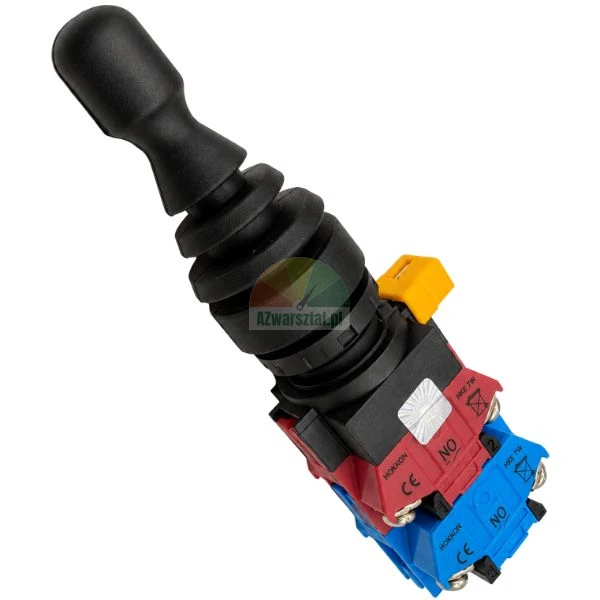

Osłona mieszkowa joysticka ogranicza przedostawanie się pyłu, wilgoci i pozostałości środka montażowego do mechanizmu przełączników. Jej pęknięcie lub utrata elastyczności często poprzedza problemy ze stykami, szczególnie w panelach pracujących przy smarze do opon, wodzie i zabrudzeniach z podłoża.
Ważne: doboru nie należy opierać wyłącznie na nazwie „joystick Truck”. Przed zamówieniem porównaj wymiary 14 cm, 3,8 cm i 3 cm, układ bloków styków oraz oznaczenia zacisków ze swoim elementem zamontowanym w panelu.
