Blok zaworów przy pedale - kompletny, aluminiowy typ I
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: M-ROZD-0021
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

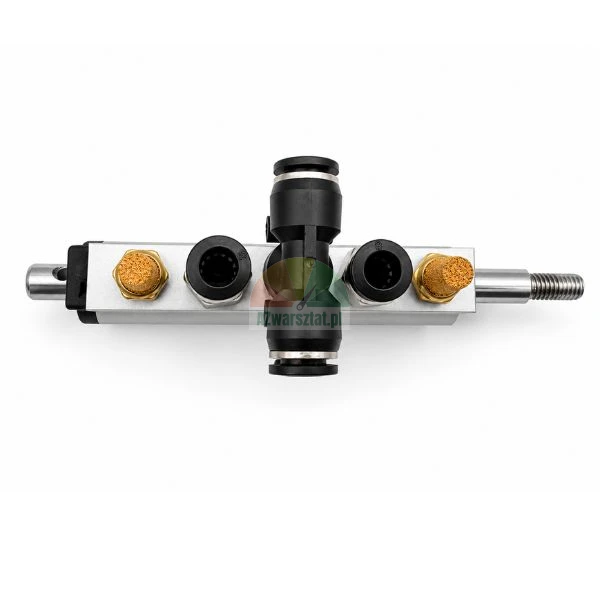

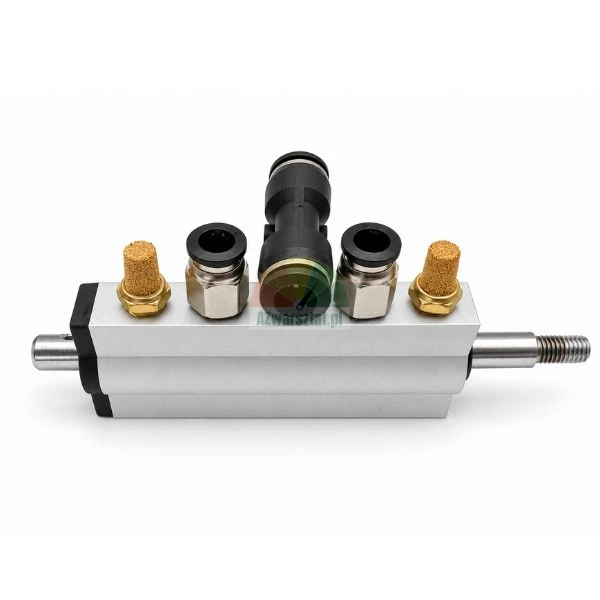

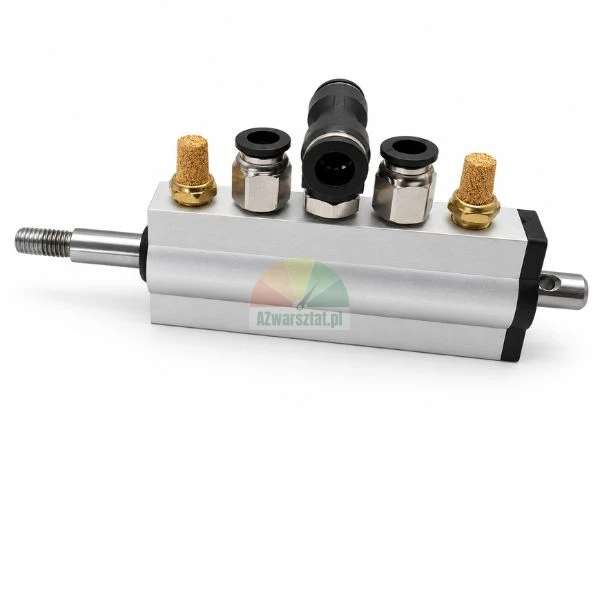

Blok zaworów przy pedale – kompletny, aluminiowy typ I
Kompletny aluminiowy blok zaworów montowany przy pedale montażownicy do opon. Element rozdziela i steruje przepływem sprężonego powietrza do poszczególnych funkcji maszyny obsługiwanych pedałem. Wymiana całego zespołu jest właściwym rozwiązaniem, gdy jednocześnie zużyły się korpus, trzpień sterujący, przyłącza lub elementy uszczelniające.

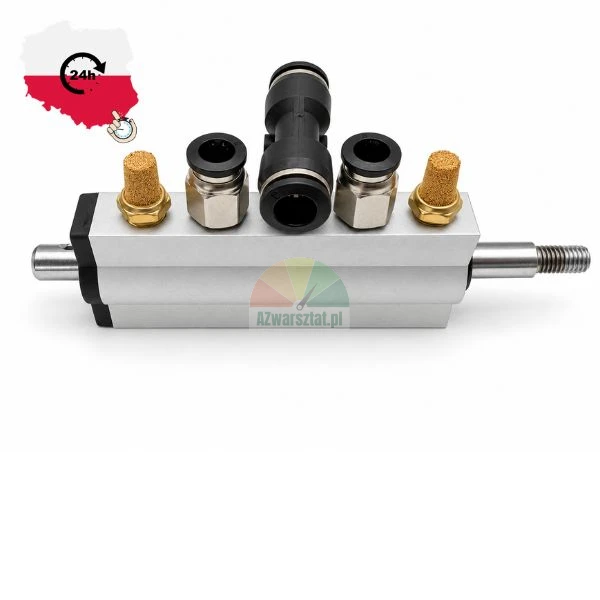

Aluminiowy korpus zastępuje starsze wersje bloku zaworów stosowane w układach sterowania montażownic. Produkt jest dostarczany jako kompletny zespół, z zamontowanymi przyłączami pneumatycznymi oraz tłumikami widocznymi na zdjęciach.

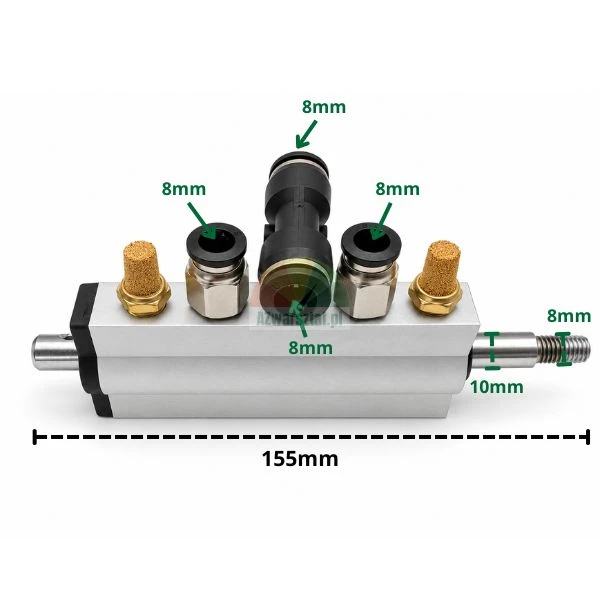

Dane techniczne
| Typ | I |
| Wykonanie korpusu | Aluminium |
| Długość całkowita | 155 mm |
| Przyłącza pneumatyczne | do przewodów o średnicy 8 mm |
| Średnica trzpienia | 10 mm |
| Średnica części gwintowanej trzpienia | 8 mm |
| Wersja | kompletna, aluminiowa |
Zastosowanie i kompatybilność:
Przed zamówieniem należy porównać ze zdemontowanym elementem długość całkowitą, średnicę trzpienia, położenie przyłączy 8 mm oraz sposób mocowania osi pedału. Występowanie podobnych bloków plastikowych lub aluminiowych nie oznacza zgodności – różnice w położeniu króćców i długości trzpienia mogą uniemożliwić prawidłowe sterowanie zaworami.
Ważne przy doborze: sprawdź liczbę przyłączy oraz geometrię trzpienia. Nawet niewielka różnica w jego długości lub położeniu gwintu może powodować niepełne otwieranie zaworu po naciśnięciu pedału.
Objawy zużycia bloku zaworów
- syczenie powietrza przy zwolnionym pedale,
- opóźniona reakcja siłownika po naciśnięciu pedału,
- nierówna lub spowolniona praca zbijaka albo stołu montażowego,
- samoczynne powolne przemieszczanie się siłownika po puszczeniu pedału,
- konieczność wciskania pedału głębiej niż wcześniej,
- brak pełnego powrotu pedału do pozycji neutralnej,
- przedmuch powietrza przy trzpieniu lub przy szybkozłączkach.
Zużyty blok może powodować jednocześnie spadek wydajności siłownika i ciągłą pracę sprężarki. Nieszczelność po stronie sterowania obciąża również naolejacz i zespół przygotowania powietrza, a niepełne przełączanie zaworu może powodować szarpanie siłownika zamiast płynnego ruchu.
Montaż i kontrola po wymianie
Przewody pneumatyczne należy przełożyć na te same króćce, ponieważ ich zamiana może odwrócić działanie poszczególnych funkcji pedału. Przed odłączeniem starego bloku warto oznaczyć przewody według ich położenia, a po montażu sprawdzić każdą funkcję osobno: ruch siłownika, powrót po zwolnieniu pedału oraz szczelność w pozycji neutralnej.
Przewód wsuwany w szybkozłączkę powinien mieć prosty, nieuszkodzony koniec. Zagnieciony lub zbyt krótko wsunięty przewód może powodować nieszczelność, którą łatwo błędnie przypisać uszkodzeniu nowego bloku zaworów.
Jeżeli po wymianie blok działa tylko częściowo, w pierwszej kolejności sprawdź kolejność przewodów, położenie trzpienia względem pedału oraz drożność przewodu zasilającego. Sam nowy blok nie usunie ograniczenia przepływu spowodowanego załamanym przewodem lub zanieczyszczeniem w układzie pneumatycznym.
