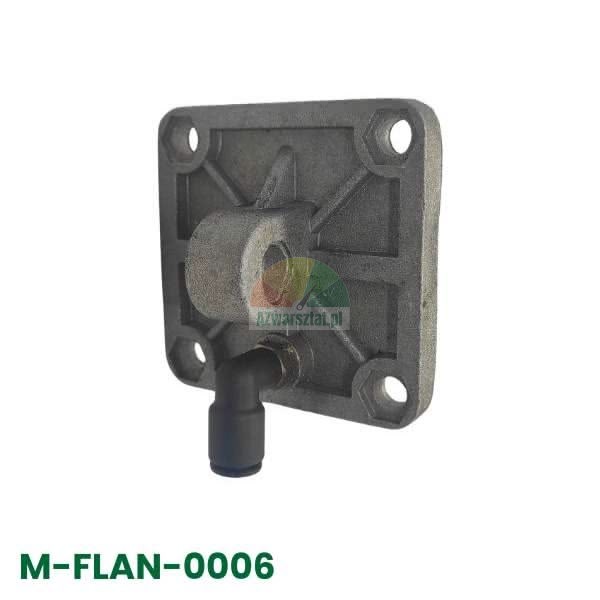

Flansza siłownika zaciskowego/uchylnego 8,2x8,2cm bez zagłębienia (tłoczysko) (siłownik 75mm)
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: M-FLAN-0006
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

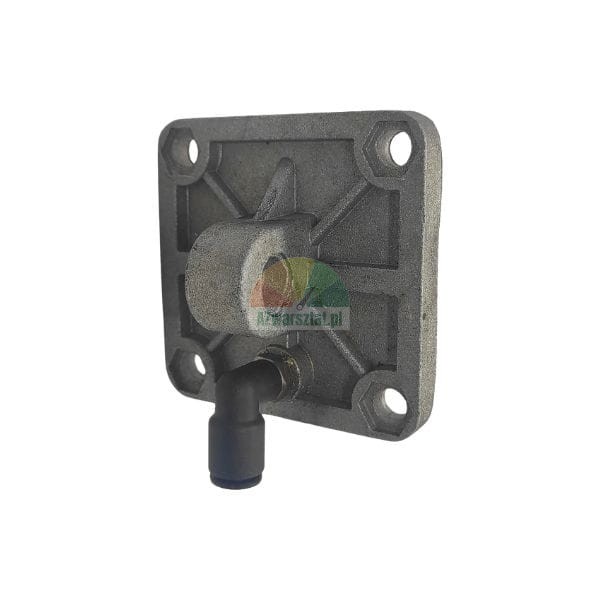

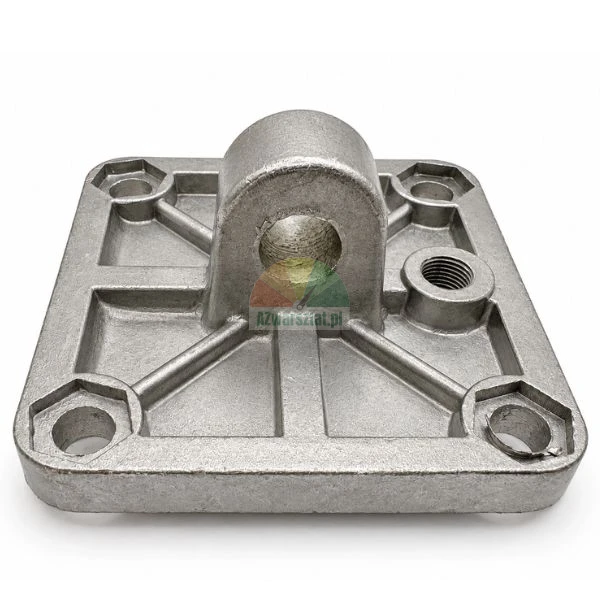

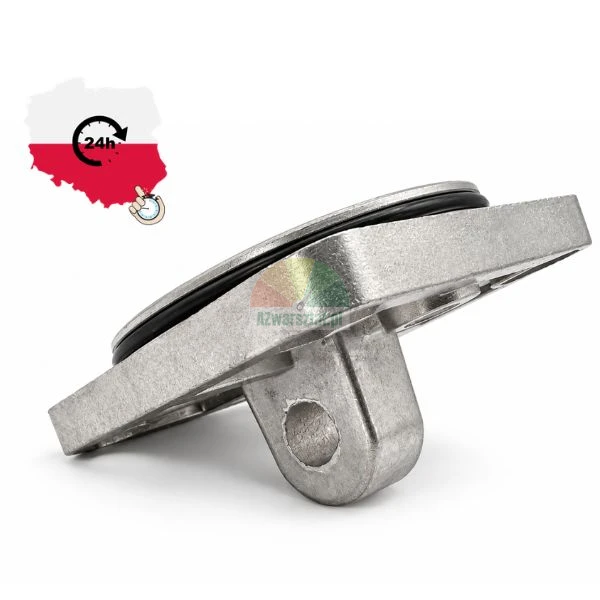

Flansza siłownika zaciskowego/uchylnego 8,2 × 8,2 cm bez zagłębienia – tłoczysko Ø75 mm

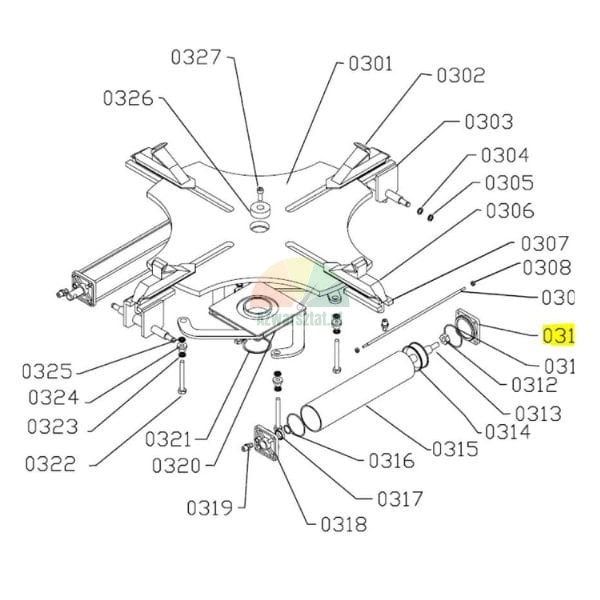

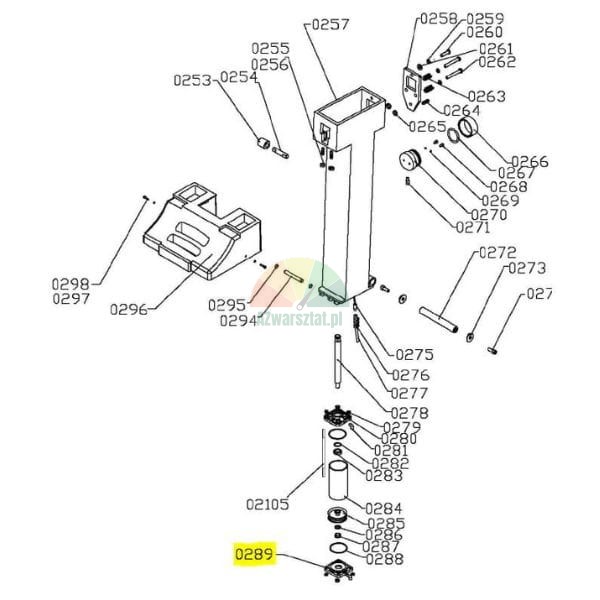

Flansza przeznaczona do mocowania siłownika pneumatycznego stosowanego w mechanizmie zaciskowym lub uchylnym montażownicy do opon. Przenosi obciążenia z korpusu siłownika na konstrukcję maszyny i ustala jego położenie względem mechanizmu roboczego.
Wersja jest wykonana bez zagłębienia od strony tłoczyska. Stosuje się ją przy siłownikach o średnicy tłoczyska lub zespołu roboczego 75 mm – przed montażem należy porównać nie tylko średnicę, ale również rozstaw otworów i sposób osadzenia flanszy w maszynie.
Dane techniczne
| Typ części | Flansza siłownika zaciskowego/uchylnego |

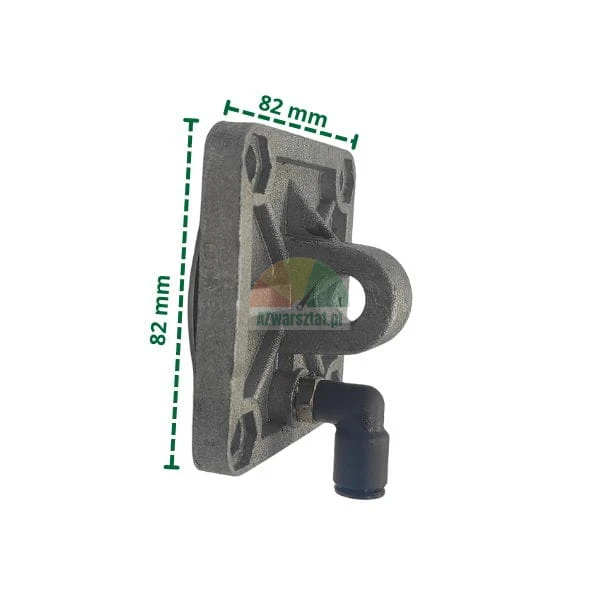

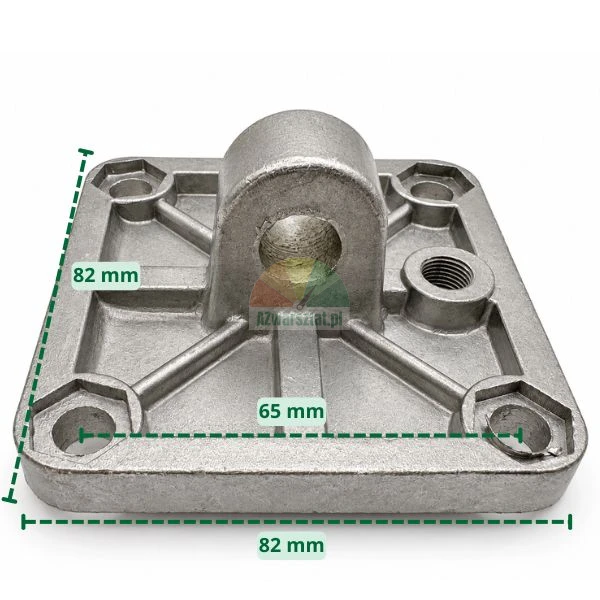

| Wymiary zewnętrzne | 82 × 82 mm |

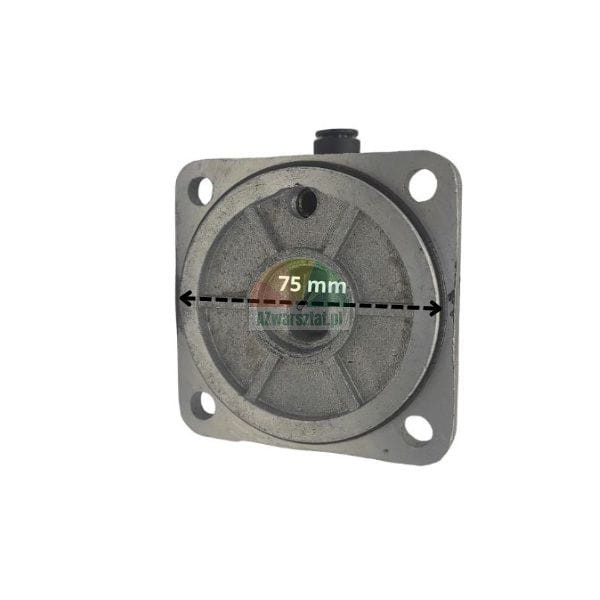

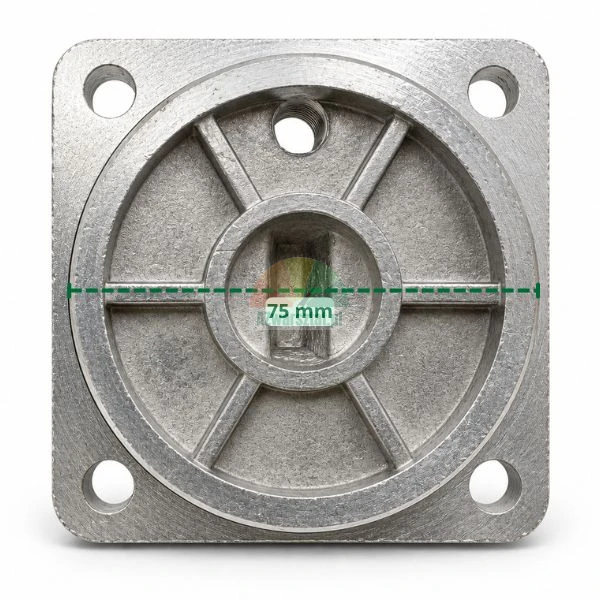

| Średnica pod siłownik | 75 mm |
| Rozstaw zaznaczony na zdjęciu | 65 mm |

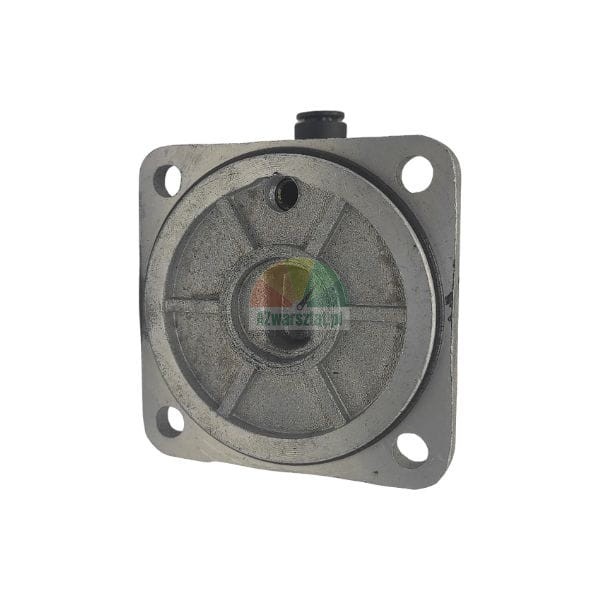

| Otwory mocujące | 4 otwory rozmieszczone w narożnikach flanszy |
| Wersja | Bez zagłębienia |
Na co zwrócić uwagę przy doborze

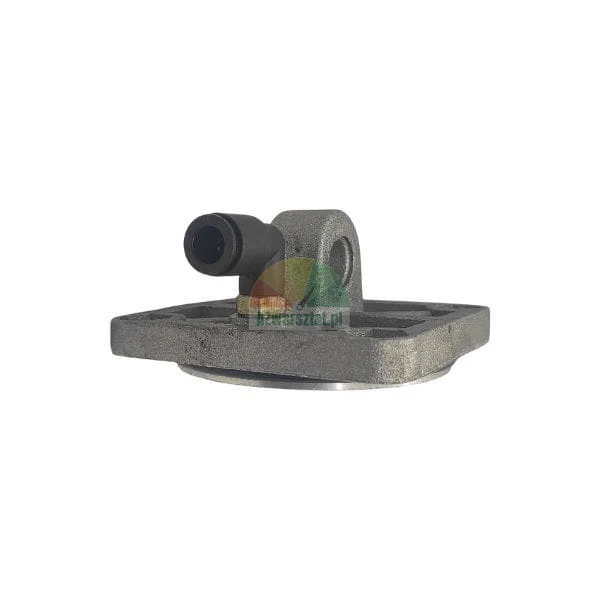

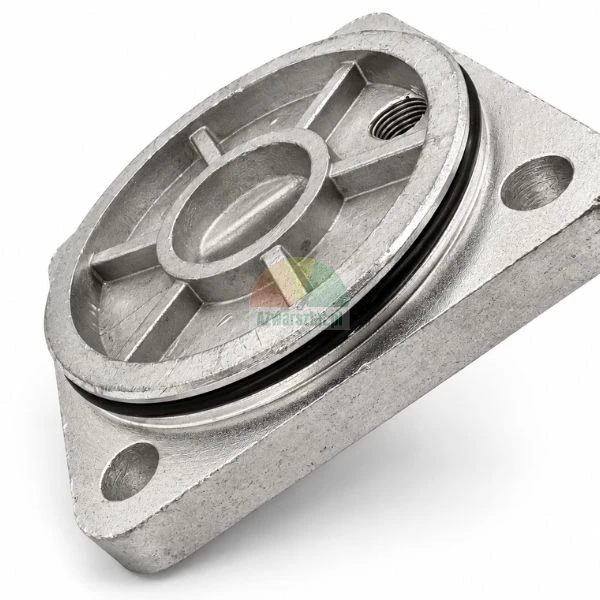

Średnica 75 mm nie wystarcza do potwierdzenia dopasowania. Przed zamówieniem trzeba sprawdzić wymiary flanszy 82 × 82 mm, rozstaw otworów mocujących 65 mm oraz obecność elementu gwintowanego widocznego na flanszy. Sprawdź też orientację króćca i położenie flanszy względem przewodu pneumatycznego.
Nie należy zastępować tej wersji flanszą z zagłębieniem. Różnica w głębokości podparcia może zmienić położenie siłownika, skrócić dostępny skok mechanizmu albo spowodować, że tłoczysko będzie pracowało poza prawidłową osią.
Praktyczna kontrola przed montażem: zmierz rozstaw otworów od osi do osi, a nie od krawędzi otworów. W pokazanej flanszy wymiar 65 mm odnosi się do odległości między osiami skrajnych otworów w zaznaczonym kierunku.
Objawy problemu z flanszą w maszynie
- przesunięcie siłownika względem osi mechanizmu i nierównomierny ruch tłoczyska,
- wyczuwalne uderzenie przy zmianie kierunku pracy siłownika, mimo prawidłowego ciśnienia powietrza,
- luz na mocowaniu, który powoduje opóźnioną reakcję szczęk lub mechanizmu uchylnego,
- wybijanie otworów mocujących i luzowanie śrub wskutek pracy flanszy pod obciążeniem,
- przyspieszone zużycie uszczelnień siłownika, gdy jego korpus jest ustawiony pod kątem do osi tłoczyska.
Luźna lub odkształcona flansza może przenosić obciążenia na korpus siłownika, tłoczysko i elementy prowadzące zamiast na prawidłowe punkty konstrukcji. W efekcie pojawiają się nieszczelności, nierówny wysuw oraz szybsze zużycie tulei i uszczelnień siłownika.
Montaż i eksploatacja
Przy wymianie warto porównać starą i nową flanszę pod kątem ustawienia otworów, osi siłownika oraz położenia przyłącza pneumatycznego. Po zamontowaniu siłownik powinien pracować osiowo – bez bocznego napinania tłoczyska podczas pełnego wysuwu i wsuwu.
Jeżeli w starej flanszy otwory są wybite lub śruby nie utrzymują stałego docisku, samo dokręcenie mocowania nie przywróci prawidłowej geometrii. Taki montaż może ponownie poluzować śruby i przenieść obciążenia na siłownik.
Ważne: produkt należy dobierać po wymiarach i konstrukcji mocowania, a nie wyłącznie po nazwie „flansza siłownika 75 mm”. Przed zakupem porównaj wymiary 82 × 82 mm, rozstaw 65 mm, średnicę 75 mm oraz wersję bez zagłębienia.
