Kompletny siłownik wertykalny/horyzontalny (grzybek) TYP G
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: M-SILO-0020
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

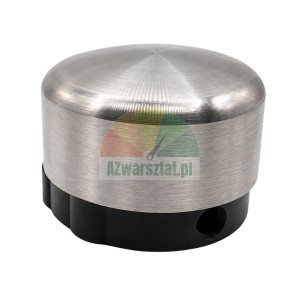

Kompletny siłownik wertykalny/horyzontalny „grzybek” TYP G
Kompletny siłownik typu „grzybek” jest elementem wykonawczym pneumatycznej blokady stosowanej w montażownicach do opon. W zależności od konstrukcji maszyny pracuje w układzie wertykalnym albo horyzontalnym, przesuwając i blokując współpracujący element po podaniu sprężonego powietrza.

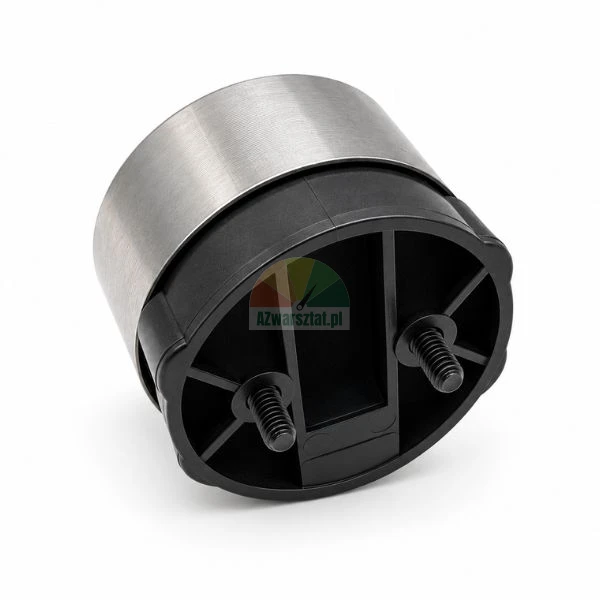

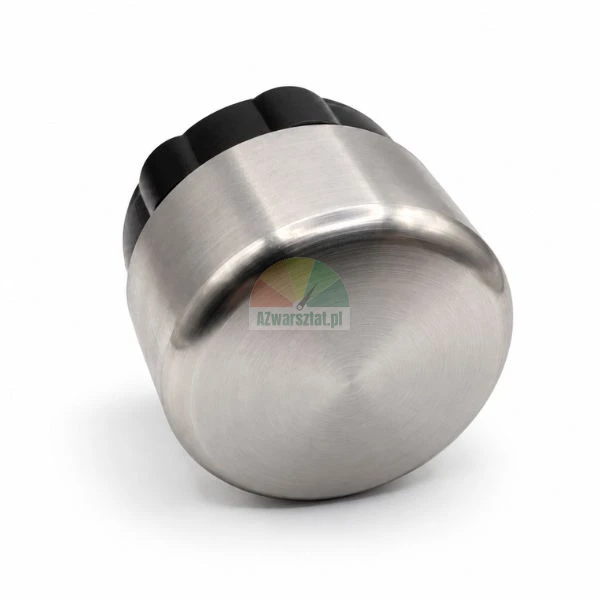

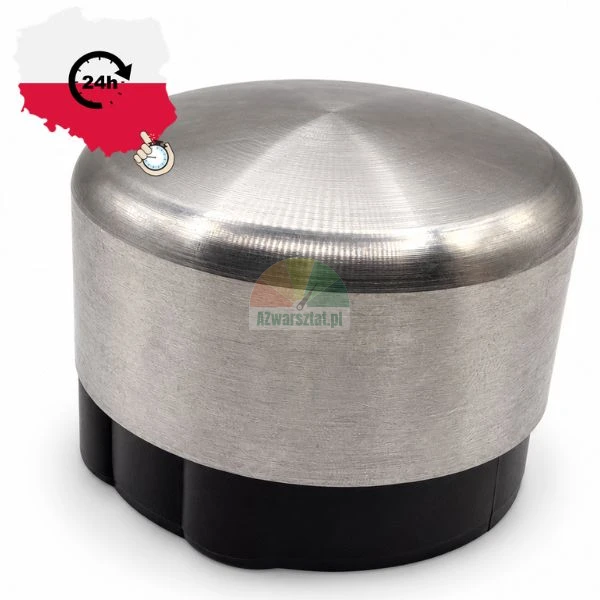

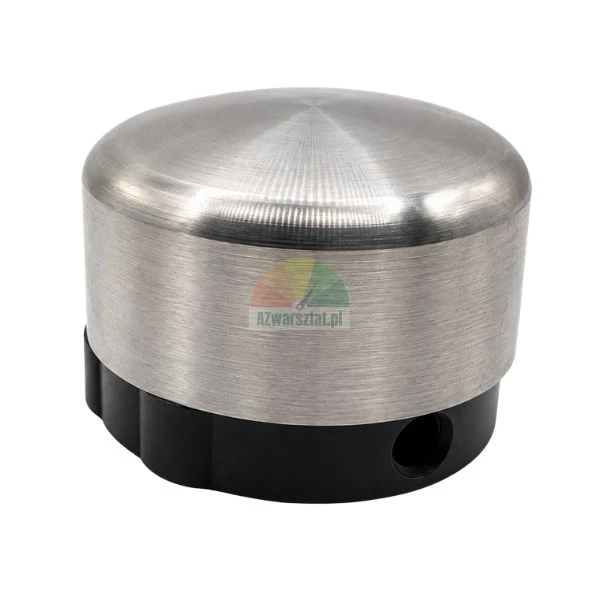

Konstrukcja składa się z metalowej kopuły roboczej oraz czarnej podstawy z tworzywa. Okrągła powierzchnia kopuły przenosi nacisk, natomiast podstawa prowadzi element i służy do zamocowania siłownika w maszynie. Produkt jest kompletnym zespołem, a nie samą kopułą lub podstawą.
Przed zamówieniem porównaj średnicę, wysokość, rozstaw śrub mocujących i położenie przyłącza pneumatycznego. W siłownikach tego typu niewielka różnica w rozstawie mocowania może uniemożliwić prawidłowe osadzenie w korpusie montażownicy.
Dane techniczne
| Typ | G – kompletny siłownik wertykalny/horyzontalny, typu „grzybek” |

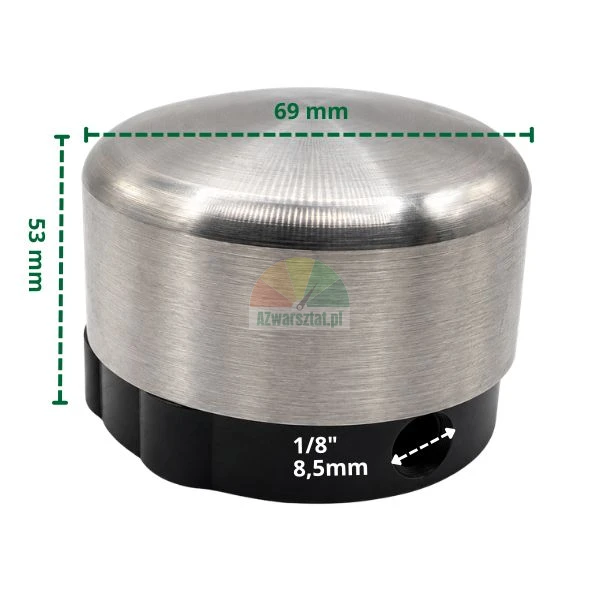

| Średnica zewnętrzna | 69 mm |
| Wysokość całkowita | 53 mm |
| Przyłącze pneumatyczne | 1/8", oznaczenie wymiarowe na zdjęciu: 8,5 mm |

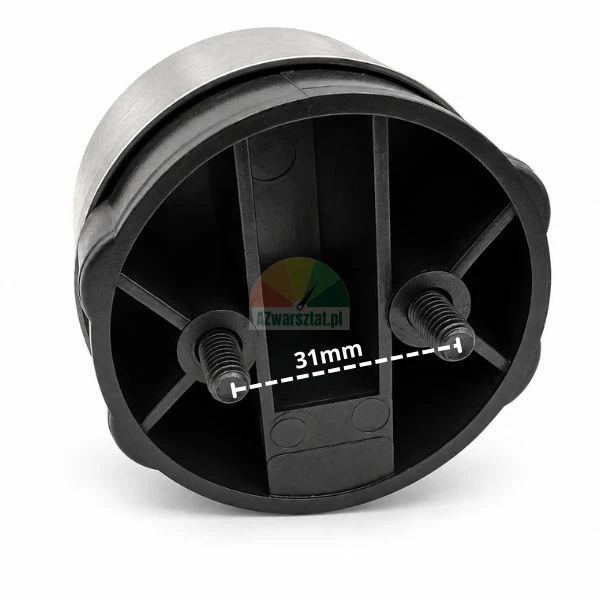

| Rozstaw śrub mocujących | 31 mm |
| Budowa | metalowa kopuła robocza, czarna podstawa z tworzywa |
Objawy zużycia lub nieszczelności
- blokada reaguje z opóźnieniem albo wymaga dłuższego przytrzymania pedału sterującego,
- element blokowany nie zatrzymuje się w tym samym miejscu po każdym cyklu,
- siłownik wykonuje ruch skokowy zamiast płynnego, szczególnie przy niskim ciśnieniu instalacji,
- po odcięciu sterowania słychać ciągły wypływ powietrza przy przyłączu lub podstawie,
- kopuła ma wyczuwalny luz względem podstawy, a blokada traci powtarzalność położenia.
Zużyty lub nieszczelny siłownik spowalnia pracę montażownicy. Spadek siły docisku może powodować przesuwanie się blokowanego zespołu podczas pracy, a powtarzające się dobijanie do końca skoku zwiększa obciążenie prowadnic, śrub oraz elementów mocujących.
Wskazówki montażowe i eksploatacyjne
- Przed montażem porównaj położenie króćca z przebiegiem przewodu pneumatycznego w maszynie. Obrócenie siłownika względem oryginalnej pozycji może powodować załamanie przewodu albo kolizję z ruchomym elementem.
- Śruby dokręcaj z wyczuciem. Podstawa jest wykonana z tworzywa, dlatego nadmierny moment może uszkodzić gniazda mocujące lub odkształcić podstawę.
- Nie kompensuj nieszczelności przez podnoszenie ciśnienia zasilania ponad wartość przewidzianą dla maszyny. Nadmierne ciśnienie zwiększa obciążenie uszczelnień i może przyspieszyć uszkodzenie siłownika oraz elementów blokady.
- Jeżeli po wymianie siłownik nadal pracuje nierówno, przyczyną może być zabrudzenie lub opór elementu prowadzonego przez blokadę, a nie sam nowy siłownik.
- Przy doborze zamiennika sprawdź jednocześnie wszystkie wymiary: sama średnica kopuły nie wystarcza do potwierdzenia zgodności.
Dobierz produkt na podstawie wymiarów oraz konstrukcji zamontowanego elementu. W danych produktu nie podano konkretnej listy modeli maszyn, dlatego przed zakupem porównaj siłownik z częścią znajdującą się w maszynie.
Bezpieczeństwo produktu
Osoba odpowiedzialna na terenie UE
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polska
