O-Ring Ø17x3.9 dla bloku zaworów
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: M-ORIN-0002
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

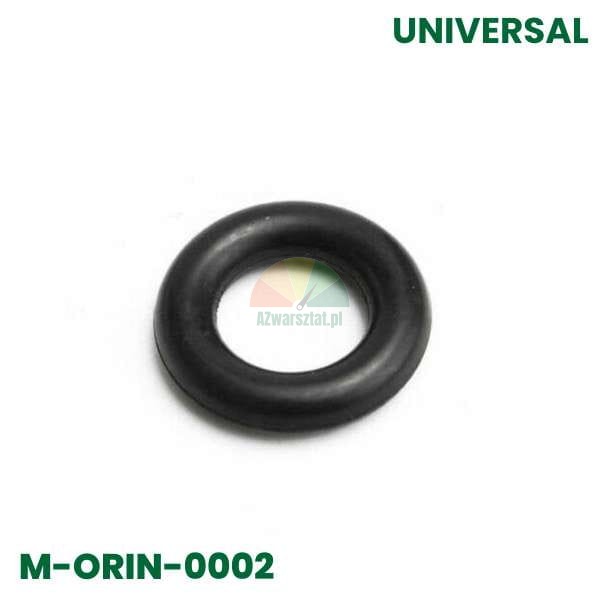

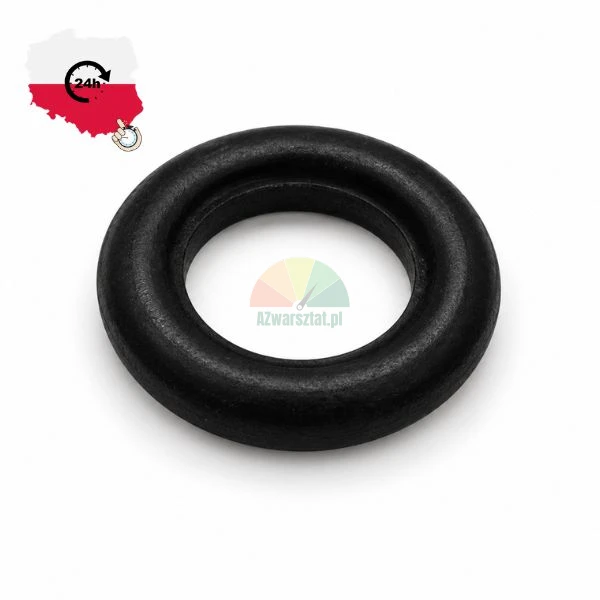

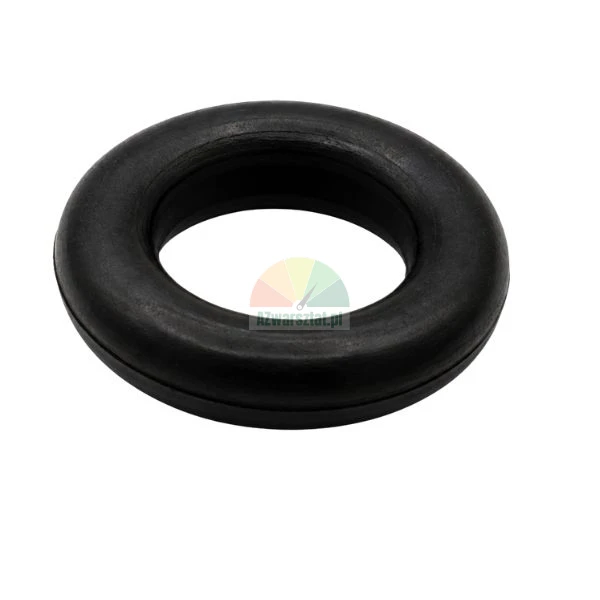

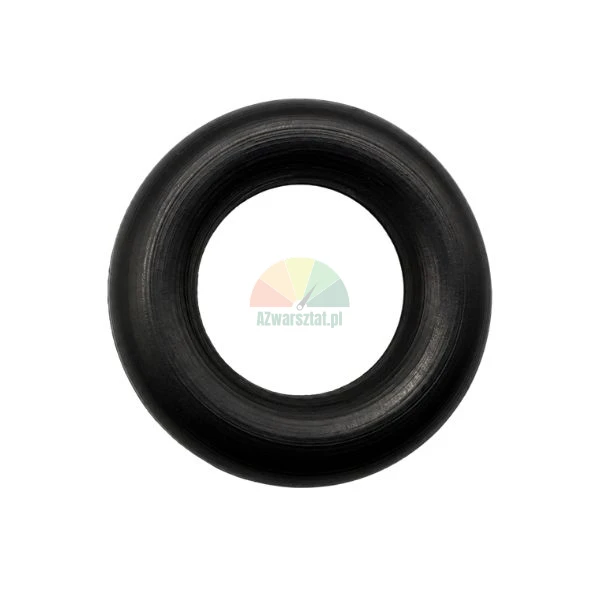

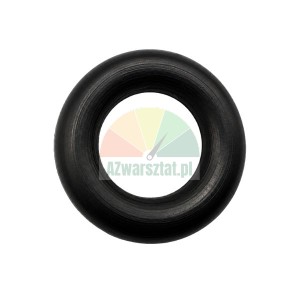

O-Ring Ø17 × 3,9 mm do bloku zaworów
Pierścień uszczelniający O-Ring przeznaczony do uszczelnienia połączenia w obrębie bloku zaworów. Pracuje w gnieździe uszczelniającym pomiędzy powierzchniami współpracujących elementów, ograniczając wydostawanie się medium z kanału zaworowego oraz zasysanie powietrza do układu.
Dane techniczne
- Typ: O-Ring do bloku zaworów
- Wymiar katalogowy: Ø17 × 3,9 mm
- Kolor: czarny
- Materiał: nieokreślony w danych produktu — przed zastosowaniem należy potwierdzić zgodność elastomeru z medium, temperaturą i ciśnieniem pracy maszyny
Uwaga dotycząca wymiaru: na zdjęciu wymiarowym widoczne są wartości około 17,5 mm średnicy wewnętrznej oraz około 4 mm przekroju. Przy doborze części należy kierować się oznaczeniem produktu Ø17 × 3,9 mm oraz wymiarem rowka w konkretnym bloku zaworów.
Objawy zużycia w bloku zaworów
- powolny spadek ciśnienia lub samoczynne opadanie siłownika mimo braku widocznego wycieku na przewodzie,
- mokry ślad pojawiający się na styku bloku zaworów z przylegającym korpusem,
- konieczność dłuższego przytrzymywania sterowania, zanim siłownik osiągnie pełne położenie,
- niestabilna praca zaworu po rozgrzaniu układu — zużyty lub spłaszczony O-Ring może uszczelniać na zimno, a po zmianie temperatury tracić docisk.
Uszkodzenie tego pierścienia może powodować nie tylko wyciek. Nieszczelność pomiędzy kanałami bloku zaworów może prowadzić do wzajemnego przedmuchu sekcji, wolniejszej reakcji siłownika, spadku siły roboczej albo utrzymywania ciśnienia w niewłaściwym obwodzie.
Co najczęściej niszczy O-Ring
- przecięcie podczas wsuwania elementu przez niezaokrągloną krawędź gniazda, otwór poprzeczny lub zadzior po obróbce,
- skręcenie pierścienia w rowku — charakterystycznym skutkiem jest późniejszy przeciek mimo braku widocznego pęknięcia,
- nadmierne rozciągnięcie podczas zakładania, które zmniejsza przekrój pierścienia i ogranicza docisk w rowku,
- ścięcie lub wypchnięcie w szczelinę przy zbyt dużym luzie pomiędzy skręcanymi elementami,
- spłaszczenie wskutek przegrzania, niezgodności chemicznej medium albo zbyt dużego ścisku.
Wskazówki montażowe
Przed osadzeniem pierścienia należy sprawdzić, czy rowek nie ma zadziorów, a krawędzie prowadzące są pozbawione ostrych przejść. Trelleborg zaleca, by podczas montażu O-Ringów używać narzędzi bez ostrych krawędzi, unikać skręcenia pierścienia oraz stosować środek kompatybilny z uszczelnianym medium. Nie należy używać smarów zawierających stałe dodatki, takie jak dwusiarczek molibdenu lub siarczek cynku.
Do montażu wystarczy cienka warstwa właściwego środka poślizgowego. Parker wskazuje, że smarowanie ogranicza ryzyko zatarcia, przycięcia i przecięcia O-Ringu podczas wsuwania elementów, ale środek musi być dobrany do materiału pierścienia i medium roboczego.
Praktyczna kontrola po demontażu: pierścień z miejscowym spłaszczeniem, śladem skręcenia, nacięciem na obwodzie albo wypolerowanym tylko fragmentem powierzchni wskazuje zwykle na problem z gniazdem, ustawieniem elementów lub sposobem montażu — sama wymiana O-Ringu może wtedy nie usunąć przyczyny wycieku.
Dobór części
Przed zamówieniem należy porównać średnicę i przekrój starego pierścienia z rowkiem w bloku zaworów. Nie należy dobierać zamiennika wyłącznie po średnicy wewnętrznej: zbyt gruby O-Ring może powodować nadmierny ścisk i problemy z dosunięciem bloku, natomiast zbyt cienki może nie wypełnić gniazda i przepuszczać medium. W danych produktu nie podano listy modeli maszyn.
