Obrotowy przełącznik 220V/380V/32A (1 biegowy, biały)
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

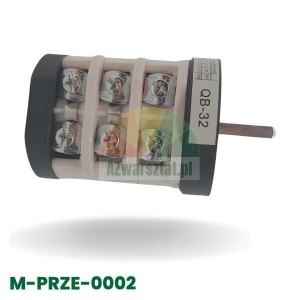

Kod produktu: M-PRZE-0002
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Obrotowy przełącznik 220V/380V/32A – 1-biegowy, biały

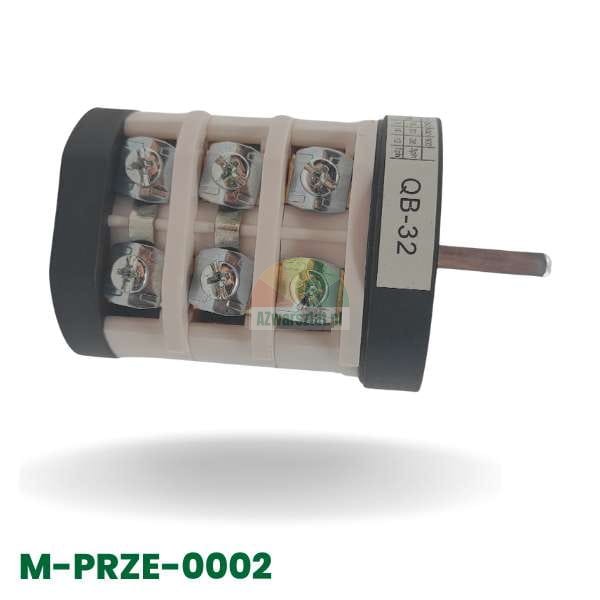

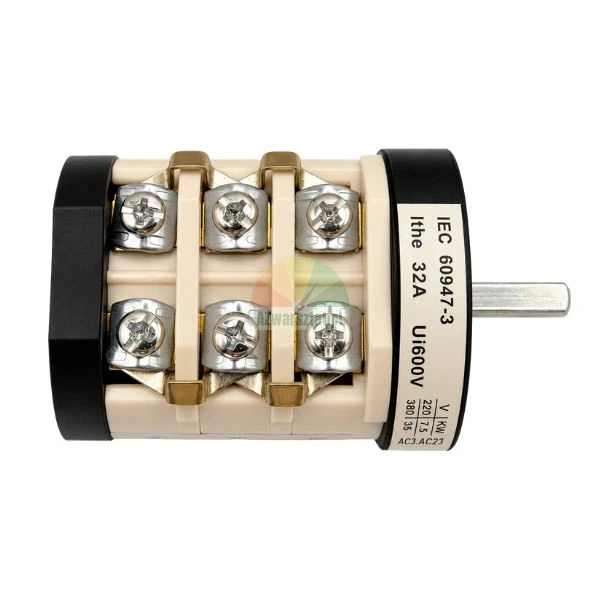

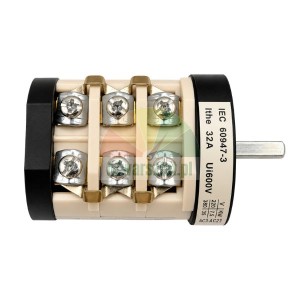

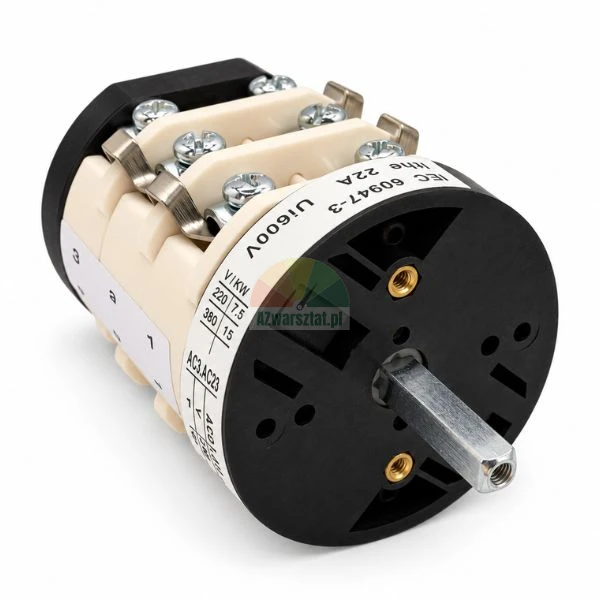

Trójtorowy przełącznik krzywkowy do przełączania obwodów zasilających w urządzeniach warsztatowych. Na zdjęciu widoczne są trzy tory przełączane, sześć zacisków śrubowych oraz metalowy wałek napędowy współpracujący z pokrętłem znajdującym się na panelu maszyny.

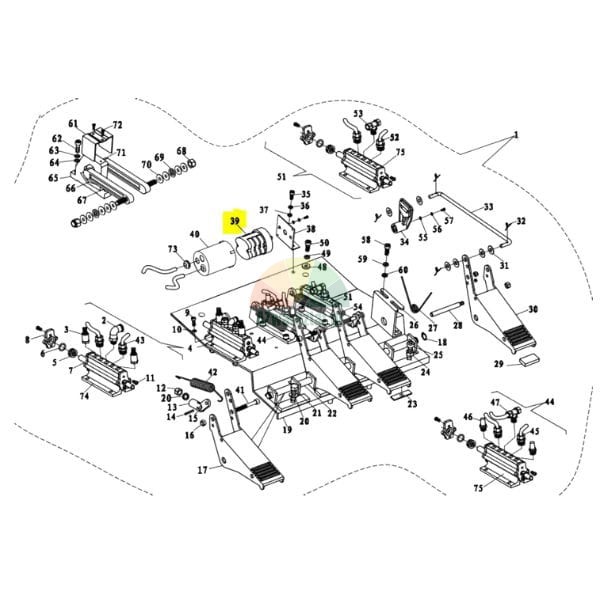

Element jest pokazany na schemacie części jako pozycja 39. Przed zamówieniem należy porównać nie tylko napięcie i prąd, ale również układ zacisków, liczbę pozycji oraz długość i średnicę wałka. Przełącznik o podobnym wyglądzie, lecz innym schemacie łączenia, może zmienić kolejność faz albo pozostawić część obwodu pod napięciem.
Dane techniczne
| Typ | Obrotowy, 1-biegowy |
| Napięcie pracy | 220 V / 380 V |
| Prąd cieplny Ithe | 32 A |

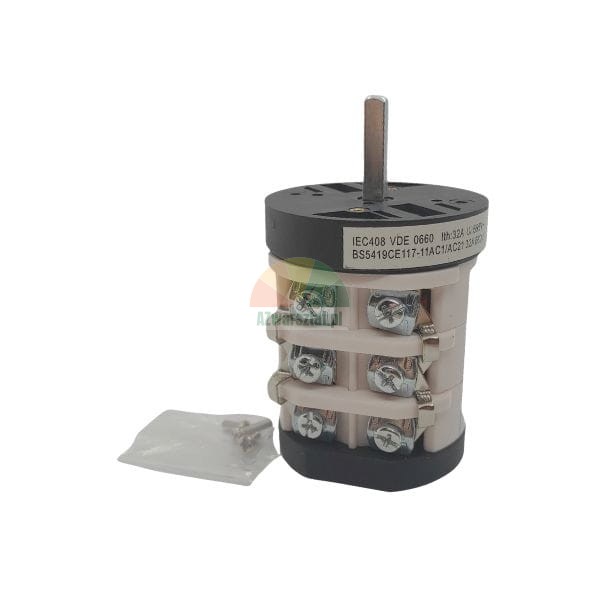

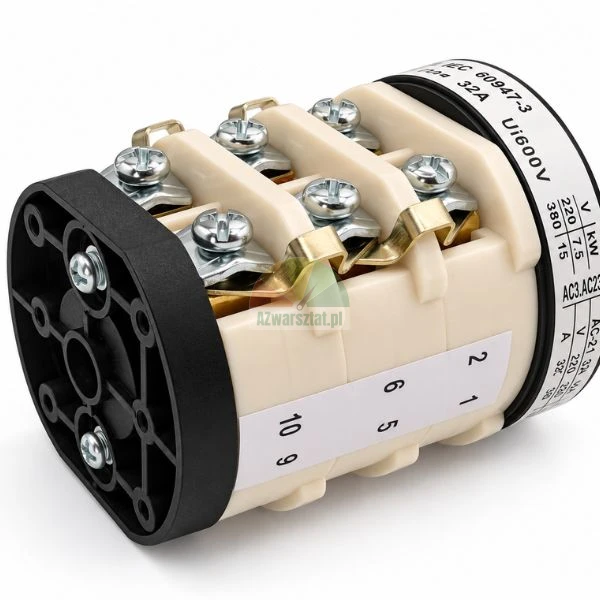

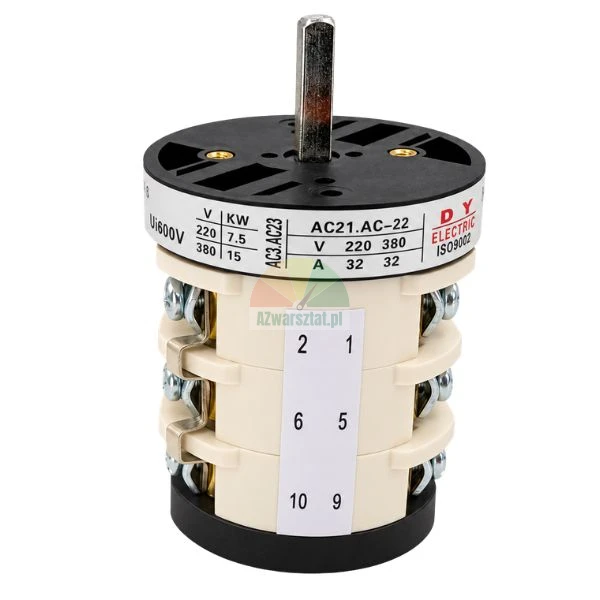

| Oznaczenie na korpusie | IEC 60947-3, Ithe 32A, Ui 600V, 220/15 AC23, 380/15 AC23 |
| Liczba torów | 3 tory przełączane, 6 zacisków |
| Średnica wałka | 6 mm |
| Długość wałka | około 25 mm |

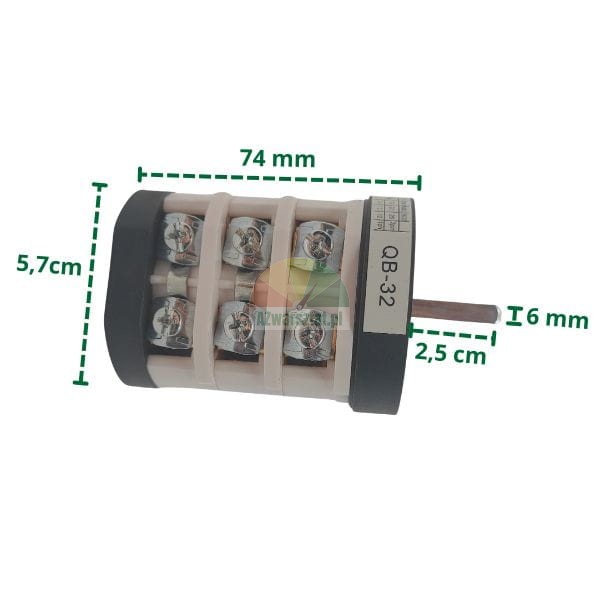

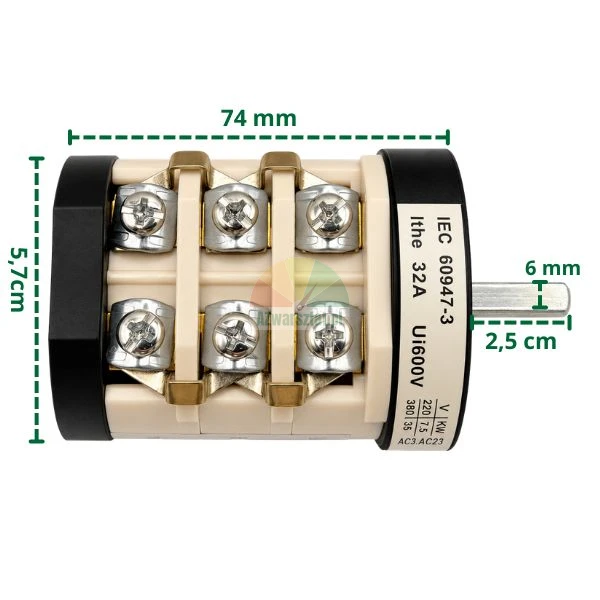

| Wymiary korpusu | około 74 mm długości × 57 mm wysokości |
| Kolor | Biały |
Przy doborze: Ithe 32A nie oznacza uniwersalnego prądu przełączania dla każdego rodzaju odbiornika. Na korpusie tego przełącznika podano również 15A dla oznaczenia AC23 przy napięciach 220 V i 380 V. Przy silniku, transformatorze lub innym obciążeniu indukcyjnym dobór trzeba oprzeć na rzeczywistym sposobie pracy i schemacie maszyny.
Gdzie pracuje przełącznik
Przełącznik montuje się w panelu sterowania urządzenia, gdzie ręczny obrót wałka zmienia stan kilku torów elektrycznych jednocześnie. W urządzeniach warsztatowych może odpowiadać za wybór trybu zasilania lub przełączanie obwodu silnika, jednak konkretne zastosowanie wynika z fabrycznego schematu maszyny. Samo napięcie 220/380 V nie potwierdza zgodności z każdym urządzeniem.
Na co zwrócić uwagę przed montażem
- Porównać położenie wszystkich sześciu przewodów ze schematem starego przełącznika. Nie wystarczy przełożenie przewodów według ich kolorów.
- Sprawdzić, czy wałek ma średnicę 6 mm i długość około 25 mm. Zbyt krótki wałek może nie zazębić się z pokrętłem, a zbyt długi może powodować jego blokowanie o panel.
- Zweryfikować, czy przełącznik ma identyczny układ pozycji i zwierania styków. Wersja o tej samej liczbie zacisków może mieć inną sekwencję połączeń.
- Po podłączeniu sprawdzić, czy zaciski nie zostały przeciążone mechanicznie przez sztywne przewody. Siła przewodu działająca na zacisk może powodować grzanie styku i okresowe zaniki zasilania.
- Przed pracą odłączyć zasilanie i potwierdzić brak napięcia na wszystkich torach, ponieważ przy układzie wielofazowym wyłączenie jednego przewodu nie musi odłączyć całego obwodu.
Objawy zużycia w maszynie
Zużyty przełącznik często najpierw daje o sobie znać niestabilną pracą silnika: chwilowym buczeniem, trudniejszym rozruchem, zanikiem jednej fazy przy określonym położeniu pokrętła albo koniecznością „dociśnięcia” pokrętła, aby urządzenie zadziałało. Przy zwiększonej rezystancji styku może nagrzewać się pojedynczy zacisk lub przewód, mimo że pozostałe zaciski pozostają chłodne.
Dalsza praca z nadpalonym stykiem może prowadzić do wypalenia zacisku, stopienia izolacji przewodu oraz nierównomiernego zasilania silnika. W efekcie uszkodzeniu może ulec nie tylko przełącznik, ale również stycznik, zabezpieczenie silnikowe albo sam silnik.
Przy wymianie przełącznika w maszynie, która samoczynnie wyłącza się, głośno pracuje lub uruchamia silnik dopiero po kilkukrotnym obróceniu pokrętła, sprawdź też stan końcówek przewodów. Jeśli przewód ma przebarwioną lub utlenioną końcówkę, samo założenie nowego przełącznika może nie usunąć przyczyny grzania.
