Rączka z zaworem - kompletna Typ B
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: M-RACZ-0002
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

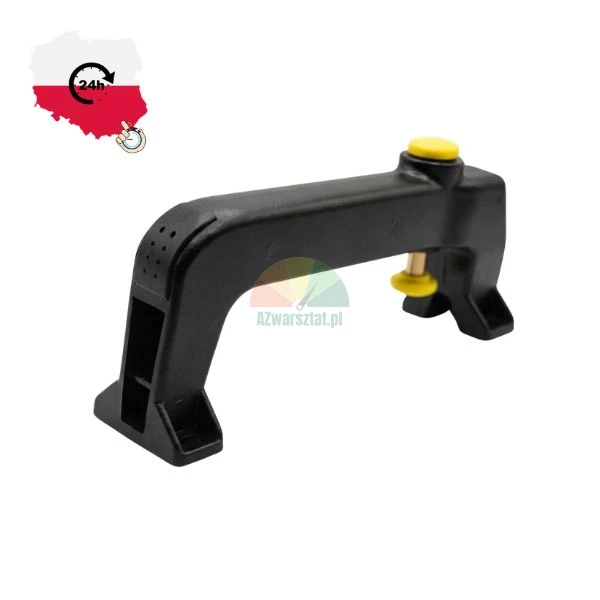

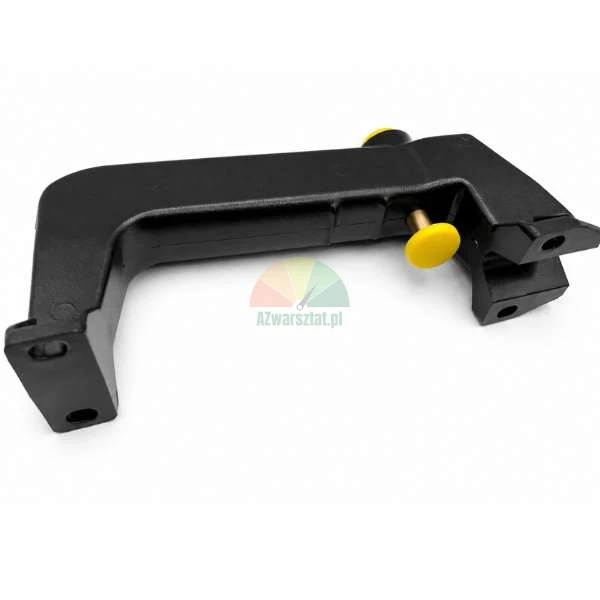

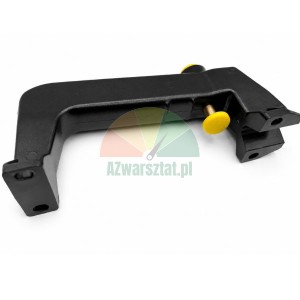

Rączka z zaworem – kompletna Typ B do montażownicy
Kompletna rączka sterująca z zaworem pneumatycznym, przeznaczona do montażownic do opon wyposażonych w sterowanie zintegrowane z uchwytem. Rączka umożliwia operatorowi obsługę mechanizmu maszyny bez odrywania dłoni od zespołu roboczego.
Rączka pasuje do wielu montażownic dostępnych na rynku. Przy doborze nie należy kierować się wyłącznie nazwą „Typ B” — przed zamówieniem trzeba porównać rozstaw mocowania, położenie otworów oraz sposób podłączenia przewodów pneumatycznych ze zużytą rączką.
Ważne przy doborze: uniwersalne wykonanie nie oznacza zgodności z każdą montażownicą. Najczęstszą przyczyną niedopasowania jest inny rozstaw uchwytów, odmienna geometria mocowania albo przewody poprowadzone po przeciwnej stronie.
Dane techniczne
- Typ: B
- Wykonanie: kompletna rączka z zaworem i przyciskami sterującymi
- Przeznaczenie: montażownice do opon z pneumatycznym sterowaniem zespołem roboczym

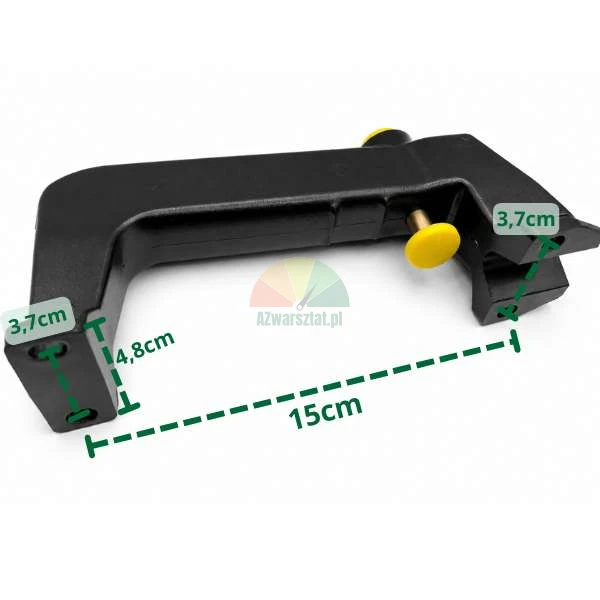

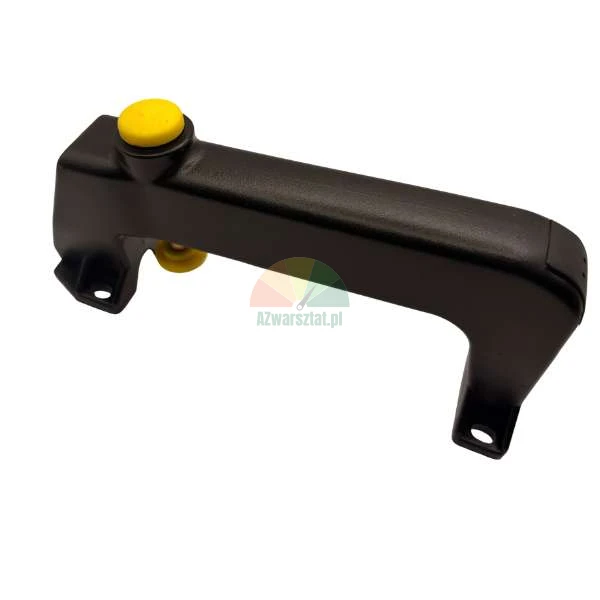

- Rozstaw pokazany na zdjęciu wymiarowym: 15 cm
- Wymiary elementów mocujących pokazane na zdjęciu: około 3,7 cm oraz 4,8 cm

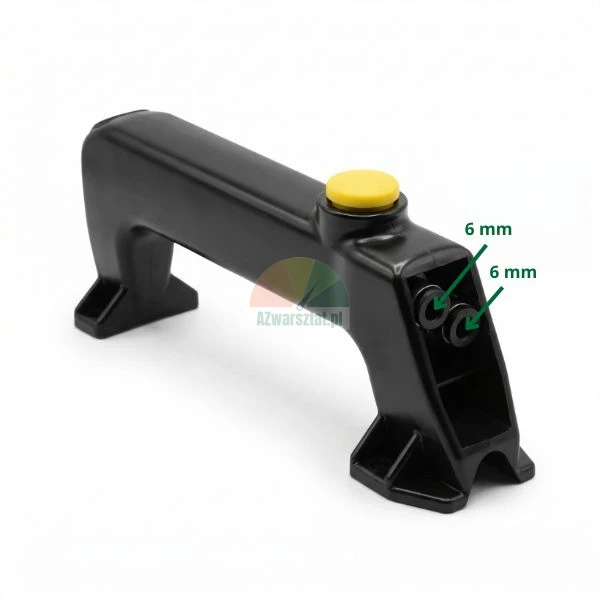

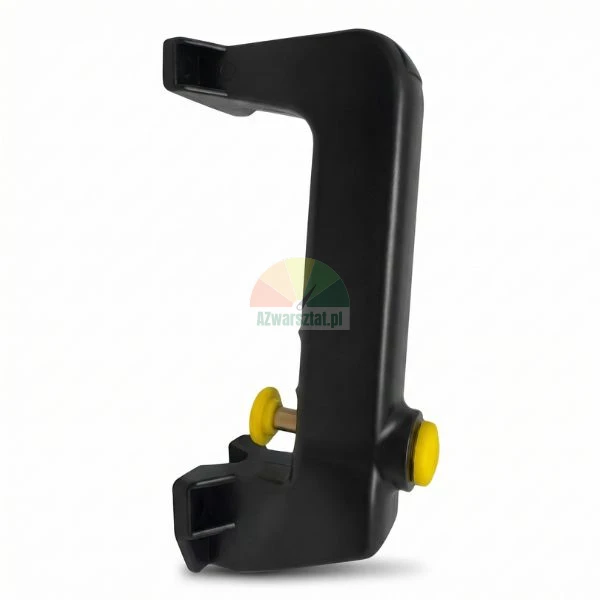

- Otwory pokazane na zdjęciu: 6 mm
- Kolor przycisków: żółty
Gdzie pracuje i za co odpowiada

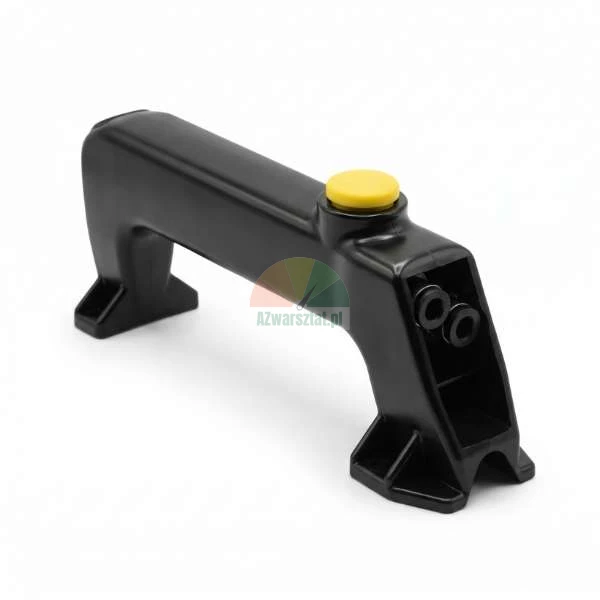

Rączka jest montowana przy zespole sterującym lub ramieniu montażownicy. Zintegrowany zawór kieruje sprężone powietrze do odpowiedniego siłownika, a przyciski pozwalają sterować funkcją przypisaną do konkretnej wersji maszyny, na przykład odblokowaniem, przesunięciem albo zmianą położenia ramienia.

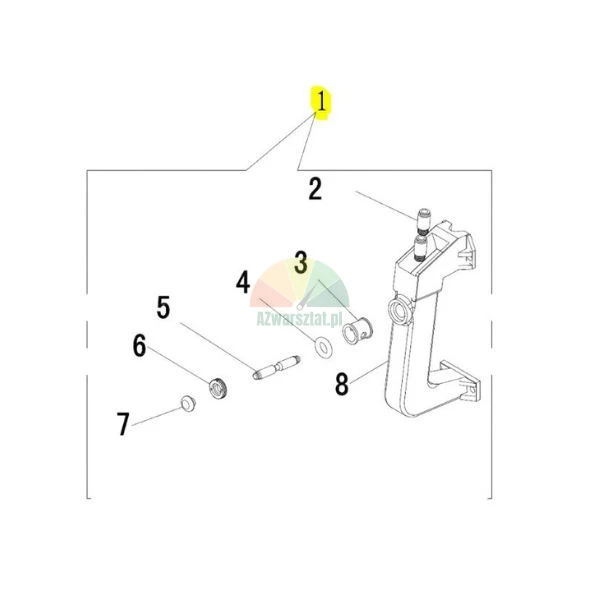

W dokumentacji części ATH-Heinl kompletna rączka z zaworem występuje jako osobny zespół, a zawór jest wyszczególniony razem z trzpieniem, prowadzeniem, przyciskiem i uszczelnieniem. Oznacza to, że przy problemach ze sterowaniem nie zawsze trzeba wymieniać całą rączkę, jednak w przypadku zużycia korpusu, mocowania lub kilku elementów jednocześnie wymiana kompletnego zespołu ogranicza ryzyko ponownego demontażu.
Objawy zużycia zaworu lub rączki
- siłownik reaguje dopiero po mocnym lub nieosiowym wciśnięciu przycisku;
- ruch ramienia jest opóźniony, nierówny albo zatrzymuje się po puszczeniu przycisku;
- z okolicy rączki słychać stałe uchodzenie powietrza po podłączeniu instalacji;
- funkcja działa tylko w określonym położeniu rączki;
- przycisk nie wraca całkowicie do położenia wyjściowego;
- rączka ma wyczuwalny luz względem mocowania, przez co nacisk na zawór nie jest powtarzalny.
Stały przedmuch przez nieszczelny zawór zwiększa obciążenie przygotowania powietrza i może powodować częstsze załączanie sprężarki. Z kolei częściowo otwierający się zawór ogranicza przepływ do siłownika — operator może wtedy błędnie uznać, że problem leży w cylindrze, rozdzielaczu albo regulatorze ciśnienia.
Na co zwrócić uwagę podczas wymiany
- porównać położenie obu końców mocujących oraz otworów z rączką zamontowaną w maszynie;
- sprawdzić, czy przewody pneumatyczne mają odpowiednią długość i nie są załamane po przykręceniu rączki;
- zachować kolejność przewodów — zamiana przyłączy może odwrócić działanie sterowanej funkcji;
- po montażu sprawdzić działanie każdego przycisku przy niskim obciążeniu zespołu roboczego;
- skontrolować, czy po zwolnieniu przycisku siłownik zatrzymuje się bez samoczynnego pełzania;
- po podaniu ciśnienia sprawdzić, czy zawór nie przepuszcza powietrza w położeniu spoczynkowym.
Nie należy wciskać przycisku pod kątem ani używać rączki jako uchwytu do przestawiania ramienia. Boczne obciążenie trzpienia zaworu przyspiesza zużycie prowadzenia i może powodować objawy przypominające uszkodzenie pneumatyki maszyny.
Zastosowanie
Rączka z zaworem Typ B jest przeznaczona do naprawy lub odtworzenia sterowania w wielu modelach montażownic do opon. Przed zakupem zalecamy porównanie wymiarów ze zdjęcia z elementem zamontowanym w maszynie, szczególnie rozstawu 15 cm, wymiarów mocowania oraz otworów 6 mm.
