Włącznik główny 20A (49 mm x 49 mm)
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: P-PRZY-0037
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Włącznik główny 20A – 49 × 49 mm

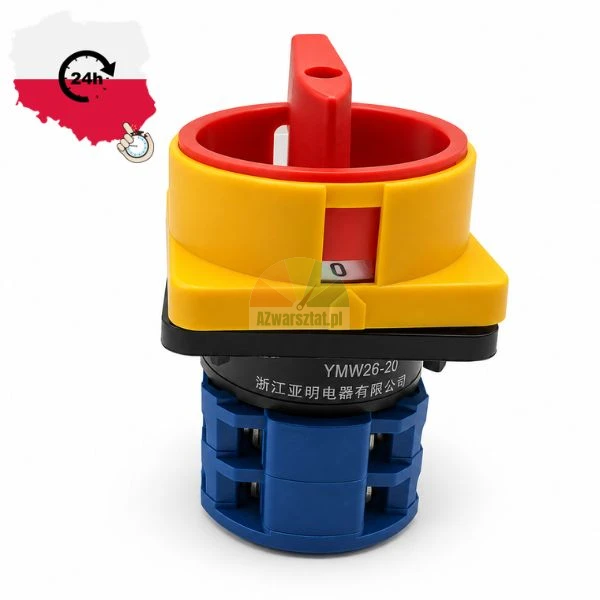

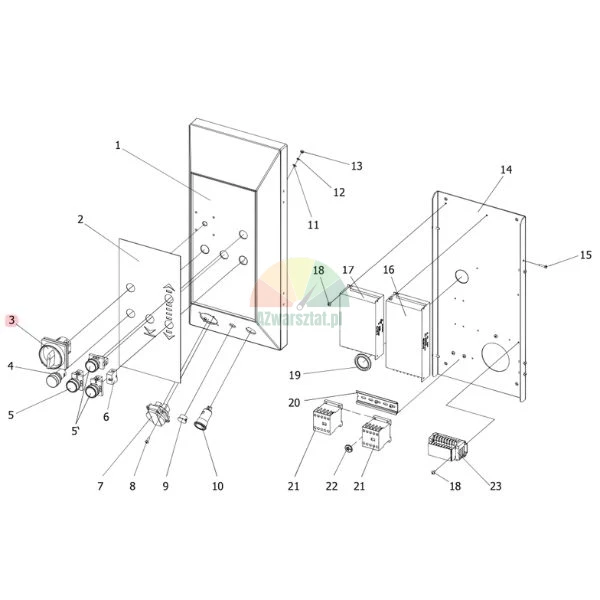

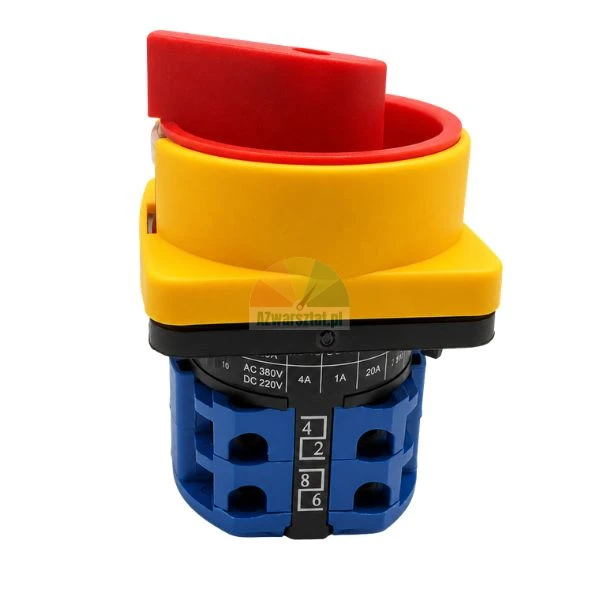

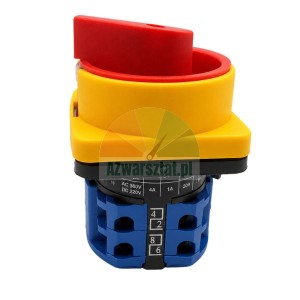

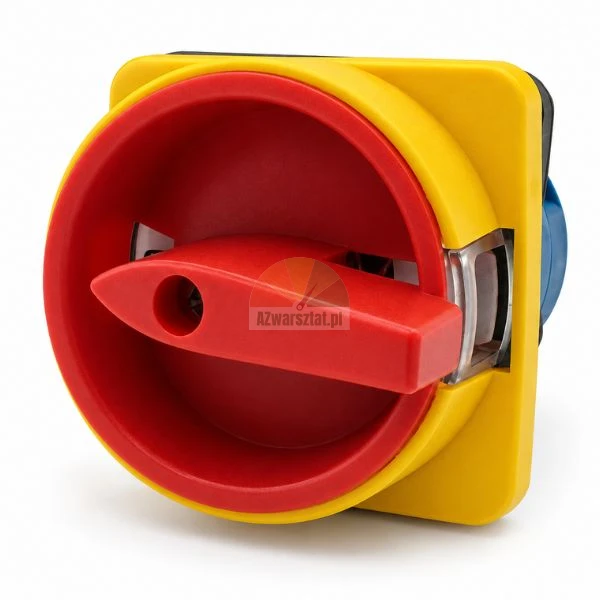

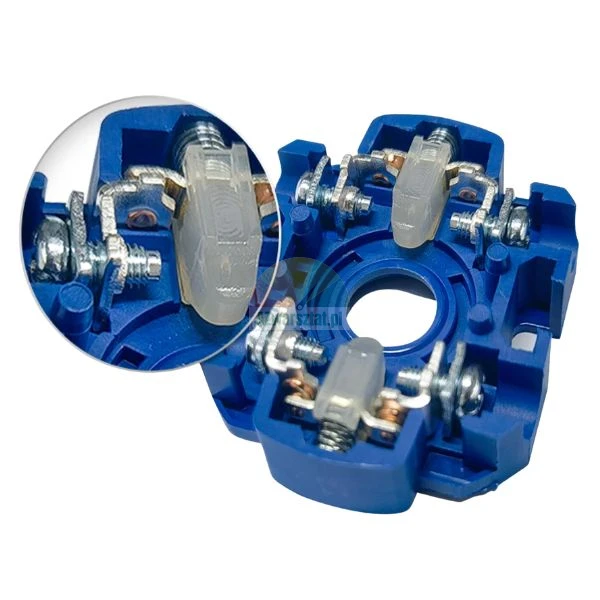

Włącznik główny do odłączania lub załączania zasilania maszyny. Jest elementem panelu sterowania – czerwone pokrętło znajduje się w żółtej osłonie, a niebieska część tylna zawiera zaciski przełącznika.
Uwaga przy doborze: przed zamówieniem porównaj wymiar frontu oraz układ i numerację zacisków. Na pokazanym egzemplarzu widoczne są oznaczenia par zacisków 2–4 oraz 6–8. Sam wygląd pokrętła nie potwierdza zgodności elektrycznej z każdym włącznikiem głównym o wymiarze 49 × 49 mm.
Dane techniczne
| Typ | Włącznik główny / przełącznik obrotowy |
| Prąd znamionowy | 20 A |

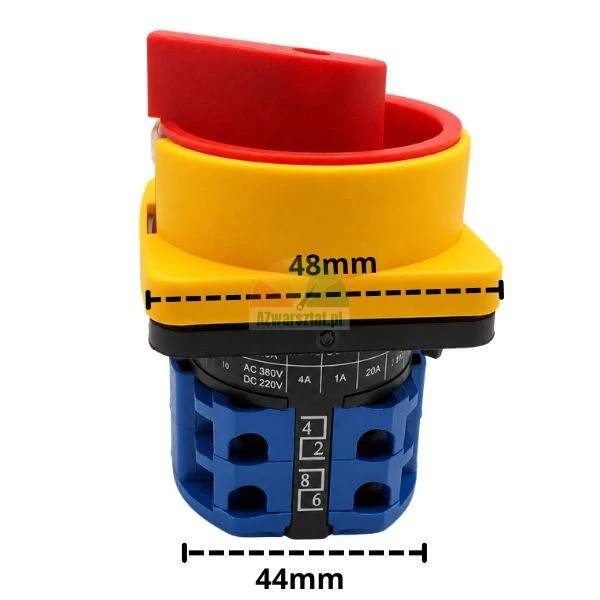

| Wymiar czoła | 49 × 49 mm; na zdjęciu wymiarowym oznaczono szerokość frontu 48 mm |
| Szerokość tylnej części | Około 44 mm według zdjęcia wymiarowego |

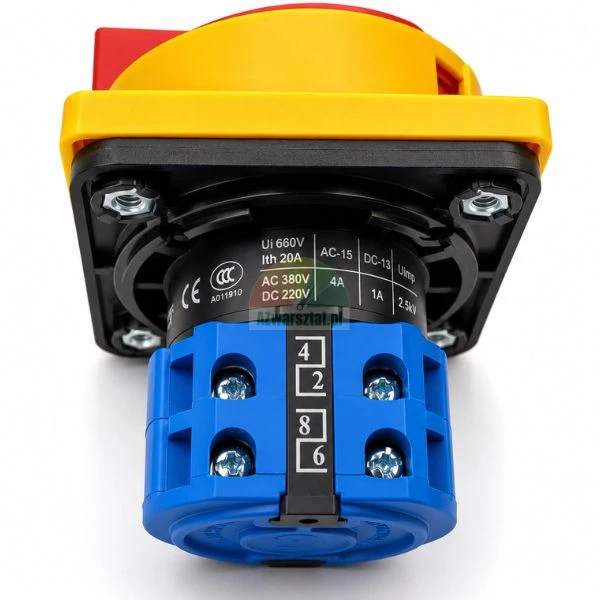

| Widoczna numeracja zacisków | 2–4 oraz 6–8 |

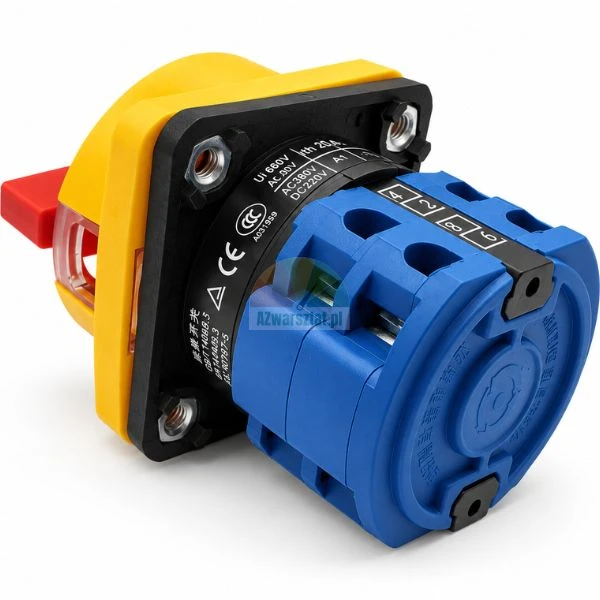

| Oznaczenia widoczne na przełączniku | AC 380 V, DC 220 V |
| Kolorystyka | Czerwone pokrętło, żółta osłona, niebieski korpus zacisków |
Na co zwrócić uwagę podczas wymiany
- Przed demontażem sfotografuj położenie przewodów i sprawdź miernikiem, które zaciski są zwarte w poszczególnych położeniach pokrętła. Nie przenoś przewodów wyłącznie na podstawie ich koloru.
- Porównaj numerację nowego i wymontowanego przełącznika. Identyczny wymiar frontu nie oznacza identycznego układu styków ani takiej samej funkcji kolejnych pozycji.
- Sprawdź, czy przewody nie są nadpalone przy zaciskach. Zużyty lub przegrzewający się włącznik często uszkadza również końcówki przewodów, izolację oraz elementy znajdujące się bezpośrednio za panelem.
- Po podłączeniu sprawdź przejście każdego obwodu w pozycji załączonej i rozłączenie w pozycji wyłączonej. Kontrola samego uruchomienia maszyny może nie wykryć styku o podwyższonej rezystancji.
- Prąd 20 A jest parametrem przełącznika, a nie zabezpieczeniem przeciążeniowym. Ochrona przewodów i silnika musi pozostać zapewniona przez właściwe zabezpieczenia zastosowane w instalacji maszyny.
Objawy zużycia włącznika
Pierwszym sygnałem problemu nie musi być całkowity brak zasilania. W praktyce zużyty styk może powodować okresowe zaniki zasilania, nierówne działanie sterowania, chwilowe przygasanie kontrolek albo wzrost temperatury przewodów i zacisków podczas pracy. Przy obciążeniach silnikowych luźny lub wypalony styk może dodatkowo powodować spadek napięcia przy rozruchu i przyspieszać zużycie stycznika lub innych elementów toru zasilania.
Nie czekaj na całkowite uszkodzenie: jeżeli po dłuższej pracy wyłącznik lub przewody przy jego zaciskach są wyraźnie cieplejsze od pozostałej części panelu, sprawdź stan styków, dokręcenie przewodów i obciążenie obwodu. Sama wymiana pokrętła bez usunięcia przyczyny przegrzewania może doprowadzić do ponownego uszkodzenia nowego elementu.
