Wyłącznik krańcowy LXW5-11

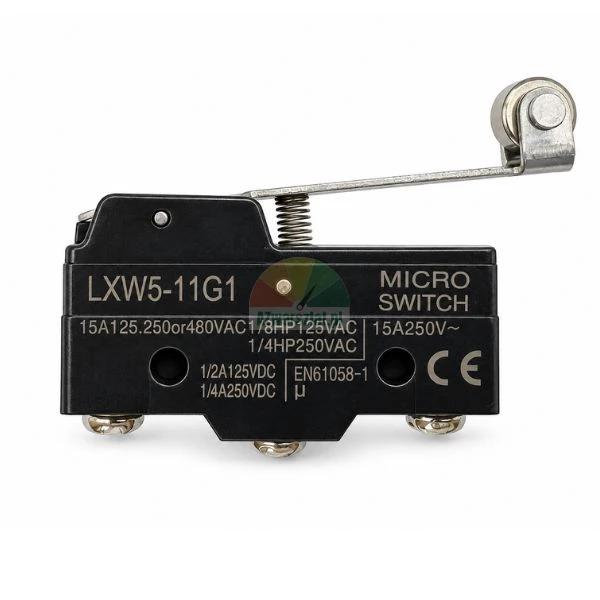

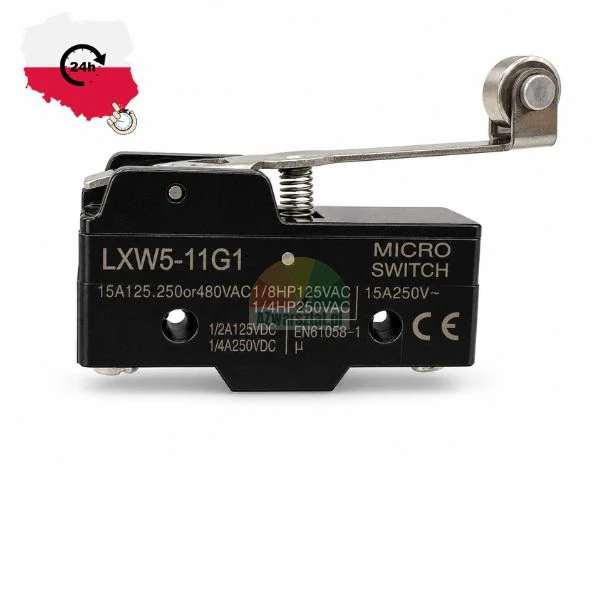

Wyłącznik krańcowy LXW5-11 w wykonaniu widocznym na zdjęciach, oznaczonym LXW5-11G1, służy do wykrywania położenia elementu mechanicznego i odłączania lub przełączania obwodu sterowania. Pracuje jako element kontroli skrajnego położenia, blokady ruchu albo zabezpieczenia mechanizmu przed dalszym przesunięciem.

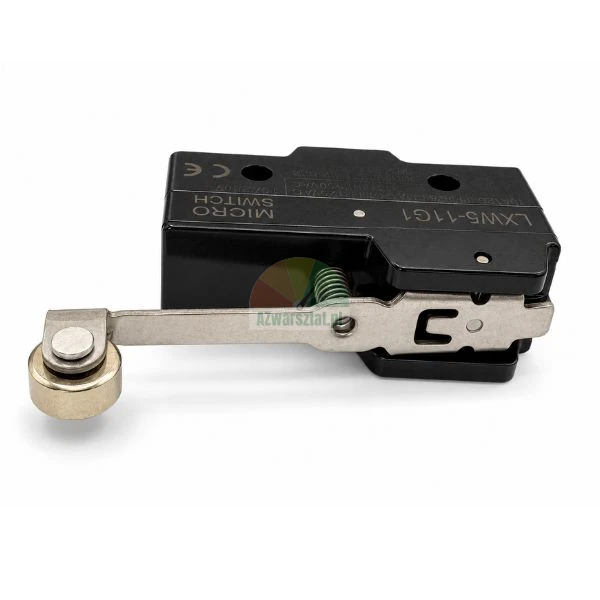

Wersja G1 ma długą dźwignię z rolką. Rolka zmniejsza tarcie podczas najazdu elementu sterującego, dlatego wyłącznik może być uruchamiany przez przesuwający się profil, krzywkę, ogranicznik lub element konstrukcji maszyny bez ślizgania metalowej dźwigni po powierzchni.
Dane techniczne
| Model | LXW5-11G1 / LXW5-11 |
| Typ napędu | Długa dźwignia z rolką |
| Styki | Układ przełączny 1NO + 1NC, ze stykiem wspólnym |
| Obciążalność według oznaczenia na obudowie | 15 A przy 125/250/380 V AC 1/8 HP przy 125 V AC 1/4 HP przy 250 V AC 1/2 A przy 125 V DC 1/4 A przy 250 V DC |

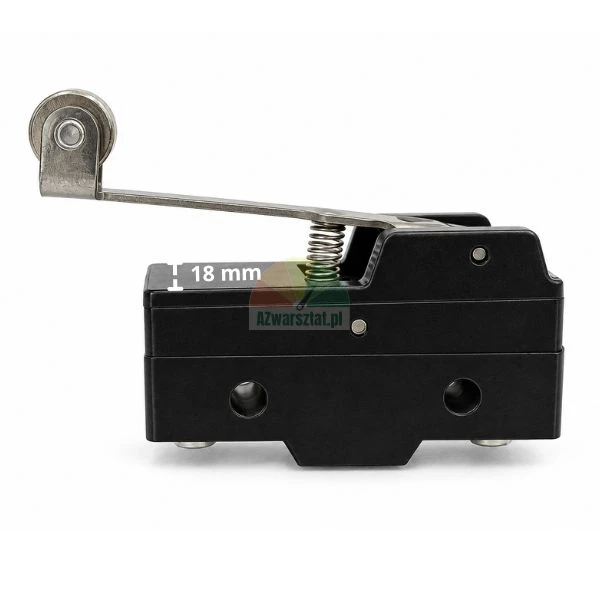

| Wymiary widoczne na zdjęciu | Korpus około 50 × 26 mm; długość dźwigni z rolką około 62 mm; wysokość części dźwigni nad korpusem około 18 mm |
| Oznaczenie na obudowie | EN61058-1, CE |
Ważne przy doborze: symbol LXW5-11 nie określa samej obudowy, lecz całą rodzinę wykonania. Przed zamówieniem należy porównać położenie dźwigni, długość ramienia, średnicę i kierunek pracy rolki oraz rozstaw otworów montażowych z wyłącznikiem zamontowanym w maszynie. Wariant G1 ma długą dźwignię rolkową i nie jest bezpośrednim zamiennikiem wersji z krótszą dźwignią, trzpieniem lub rolką panelową.
Dobór i montaż w mechanizmie
Element najazdowy powinien dociskać rolkę w kierunku zgodnym z jej obrotem, a nie zatrzymywać się na jej krawędzi. Najazd boczny z dużym tarciem może wygiąć dźwignię, wybić oś rolki albo przenosić na korpus siły większe niż potrzebne do przełączenia styku.
Nie należy wykorzystywać dźwigni jako mechanicznego ogranicznika ruchu. Wyłącznik powinien otrzymać sygnał przed osiągnięciem końca zakresu, natomiast właściwe zatrzymanie konstrukcji powinien przejąć osobny odbojnik. Dociśnięcie dźwigni do obudowy podczas każdego cyklu przyspiesza zużycie mechanizmu i może powodować zmianę punktu przełączania.
Według katalogu serii LXW5 firmy TENGEN wykonanie LXW5-11G1 ma siłę zadziałania 0,35–0,85 N, a siła powrotu wynosi powyżej 0,15 N. Niska siła zadziałania jest korzystna przy kontroli lekkich elementów, ale oznacza też, że dźwignia nie powinna być obciążana ciężarem przewodu, osłony ani przypadkowo ustawionego elementu prowadzącego.
Objawy zużycia i skutki dla maszyny
- Maszyna zatrzymuje się w różnym punkcie mimo powtarzalnego położenia elementu — przyczyną może być zużycie osi rolki, wygięcie dźwigni albo niestabilny punkt przełączania styku.
- Układ sterowania reaguje dopiero po mocnym dociśnięciu dźwigni — często wskazuje to na zużycie mechanizmu szybkiego przełączania lub nadmierne tarcie rolki.
- Silnik, elektrozawór albo stycznik pozostaje załączony po osiągnięciu końca ruchu — wyłącznik może nie rozłączać styku NC albo przewód na zacisku może mieć luźne połączenie.
- Rolka obraca się z oporem lub zatrzymuje się podczas najazdu — wtedy element sterujący zaczyna ścierać dźwignię zamiast przetaczać się po rolce, co szybko zmienia geometrię punktu zadziałania.
- Okresowe błędy, których nie można odtworzyć na postoju, mogą wynikać z drgań i chwilowej utraty kontaktu na zużytych stykach. W aplikacjach sterujących ruchem taki objaw może powodować szarpnięcie, ponowne uruchomienie cyklu albo zatrzymanie maszyny w przypadkowym miejscu.
Przy obciążeniach indukcyjnych, takich jak cewki styczników i elektrozaworów, rzeczywiste obciążenie styków może być większe, niż wynikałoby to z samego prądu znamionowego. Jeżeli wyłącznik pracuje bezpośrednio w takim obwodzie, należy sprawdzić sposób gaszenia przepięć przewidziany przez producenta maszyny oraz nie przekraczać wartości podanych na obudowie.
Zastosowanie
Wyłącznik może być stosowany w mechanizmach wymagających kontroli położenia, blokady lub sygnału końca ruchu, pod warunkiem zgodności wymiarów montażowych, położenia rolki i parametrów elektrycznych z konkretną maszyną. W danych produktu nie podano listy kompatybilnych modeli podnośników, montażownic ani wyważarek, dlatego dobór należy wykonać na podstawie zamontowanego wyłącznika i schematu obwodu sterowania.
