Czerwony sygnalizator dźwiękowy (buzzer) DC24
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: P-SYGN-0001
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Czerwony sygnalizator dźwiękowy (buzzer) DC24

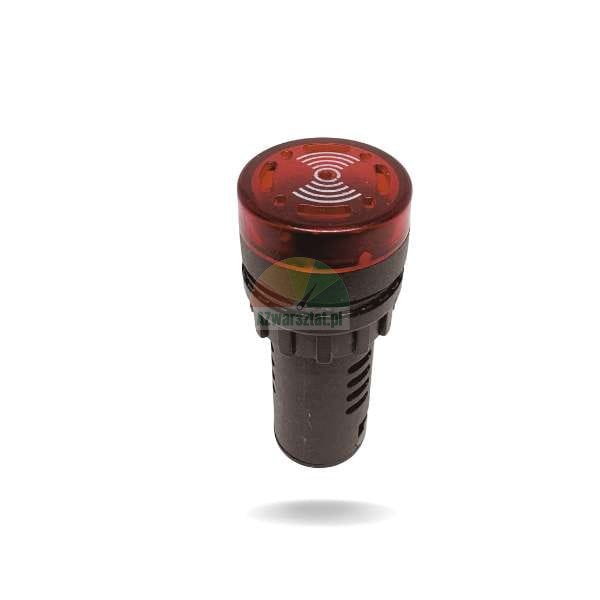

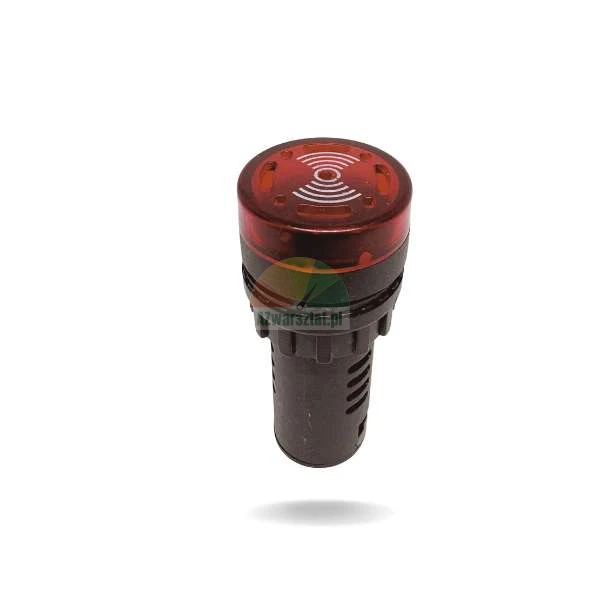

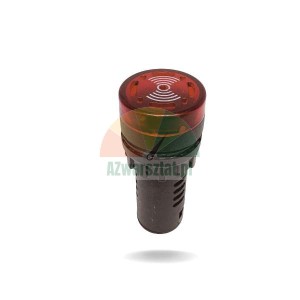

Czerwony sygnalizator panelowy z buzzerem do maszyn i urządzeń z instalacją DC 24 V. Po podaniu napięcia informuje operatora czerwonym światłem i sygnałem akustycznym. Może pracować jako alarm postoju, błąd sterowania, zakończenie cyklu albo sygnalizacja zadziałania wyłącznika bezpieczeństwa, zależnie od funkcji przypisanej mu w układzie elektrycznym maszyny.

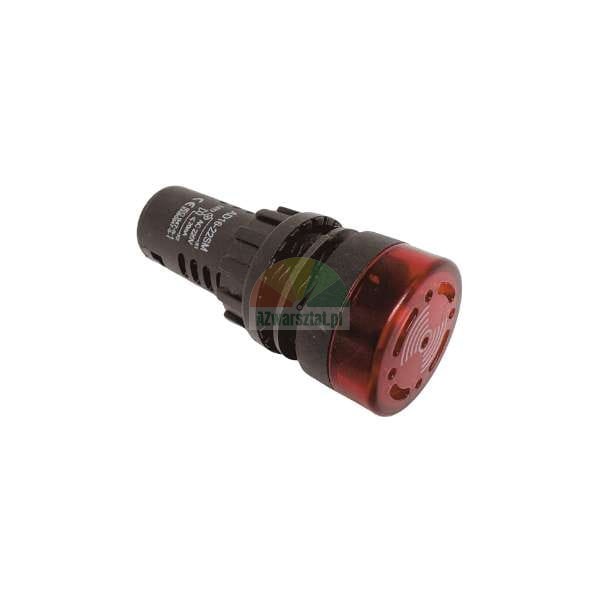

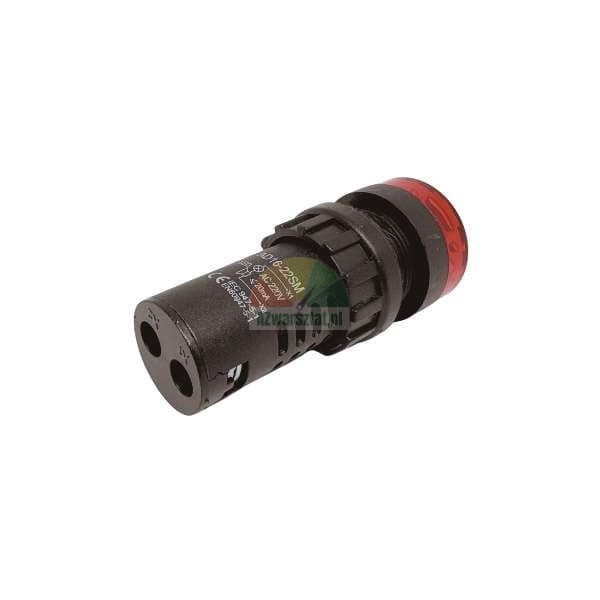

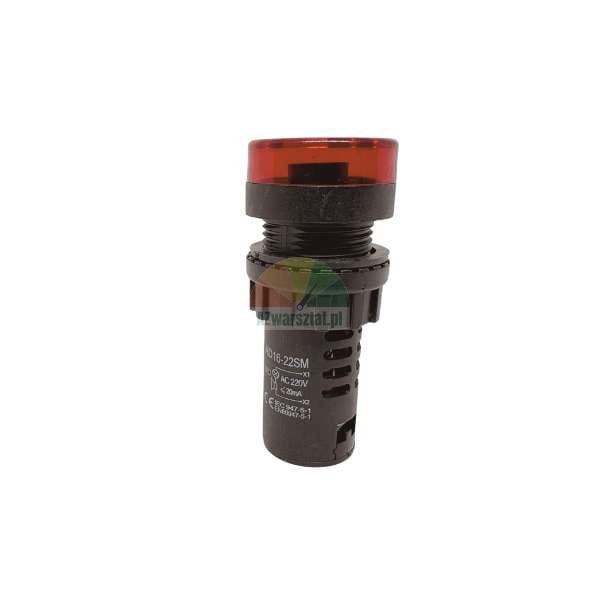

Element jest przeznaczony do montażu w panelu sterowania. Czarna część korpusu przechodzi przez otwór montażowy, a czerwony front pozostaje po stronie operatorskiej. Otwory i szczeliny w korpusie służą do emisji dźwięku, dlatego nie należy ich zasłaniać wiązką przewodów, taśmą ani uszczelniaczem.
Dane techniczne
| Typ | Sygnalizator dźwiękowy z czerwonym wskaźnikiem optycznym |
| Napięcie zasilania | DC 24 V |
| Kolor sygnalizatora | Czerwony |

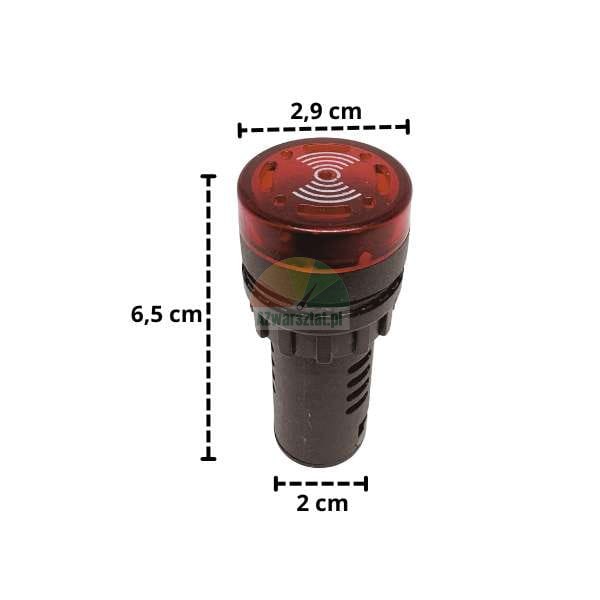

| Średnica frontu | 2,9 cm |
| Średnica części montażowej | 2 cm |
| Długość całkowita | 6,5 cm |
Dobór i montaż
Przed zamówieniem należy porównać nie tylko napięcie, ale także średnicę otworu w panelu. W tym modelu część montażowa ma około 20 mm, natomiast front ma średnicę 29 mm. Otwór wykonany pod większy element może nie zapewnić prawidłowego podparcia korpusu, a zbyt mały otwór może powodować naprężenia na gwintowanej części podczas dokręcania.
Podłączenie wykonuj w obwodzie sterowanym napięciem stałym 24 V, zgodnie z oznaczeniami na obudowie i schematem maszyny. Nie należy zasilać sygnalizatora napięciem 230 V ani zakładać, że wersja DC 24 V jest zamienna z wykonaniem AC. Przed pracą odłącz zasilanie sterownika — krótkie zwarcie przewodów w obwodzie sygnalizacyjnym może wywołać nieplanowane zadziałanie alarmu lub błąd wejść sterownika.
W panelach podnośników, montażownic i wyważarek warto zamontować buzzer tak, aby czerwony front był widoczny z miejsca operatora, a otwory akustyczne nie znajdowały się bezpośrednio przy elementach tłumiących dźwięk. Przy wymianie należy sprawdzić, czy przewody nie są naprężone — obracanie lub wciskanie korpusu razem z podłączonym przewodem może poluzować połączenie wewnątrz sygnalizatora.
Ważne przy diagnozie: jeśli po wymianie sygnalizator nie działa, przyczyną nie musi być sam buzzer. Najpierw sprawdź, czy na jego zaciskach pojawia się napięcie DC 24 V w chwili wystąpienia warunku alarmowego oraz czy układ sterowania podaje zasilanie ciągłe, czy impulsowe. Brak dźwięku przy prawidłowym zasilaniu może wskazywać na uszkodzenie części akustycznej, natomiast brak światła i dźwięku jednocześnie często wynika z przerwy w obwodzie, luźnego zacisku albo braku sygnału z modułu sterującego.
Objawy zużycia lub uszkodzenia
- brzęczyk działa ciszej niż wcześniej albo jego dźwięk jest przerywany,
- sygnał pojawia się dopiero po poruszeniu przewodem lub korpusem,
- czerwony wskaźnik świeci, ale brak sygnału akustycznego,
- sygnał akustyczny działa, lecz front nie świeci,
- sygnalizator pozostaje aktywny mimo zaniku sygnału sterującego.
W maszynie warsztatowej niesprawny buzzer może opóźnić reakcję operatora na błąd lub stan awaryjny, nawet gdy sama funkcja mechaniczna nadal działa. Dlatego przy wymianie elementu warto potwierdzić działanie zarówno sygnału dźwiękowego, jak i czerwonego wskazania w rzeczywistym cyklu pracy urządzenia.
