Czerwony sygnalizator dźwiękowy (buzzer) AC 220V
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: P-SYGN-0003
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

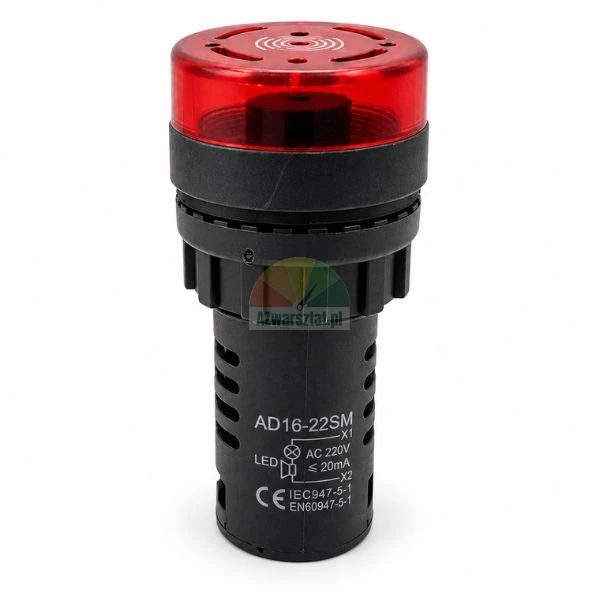

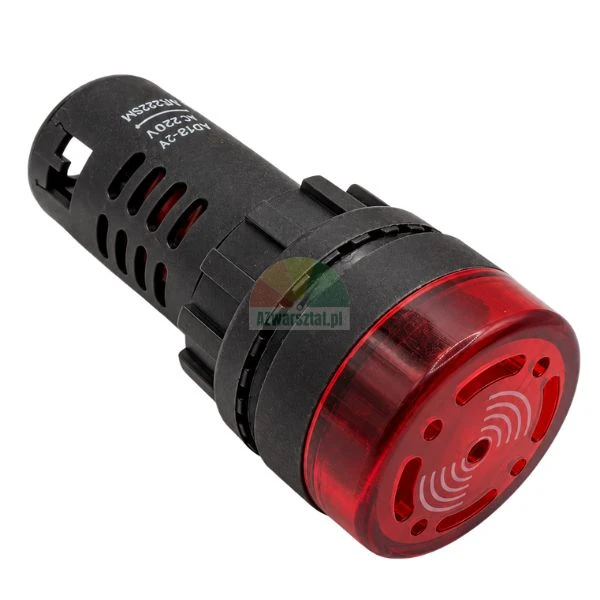

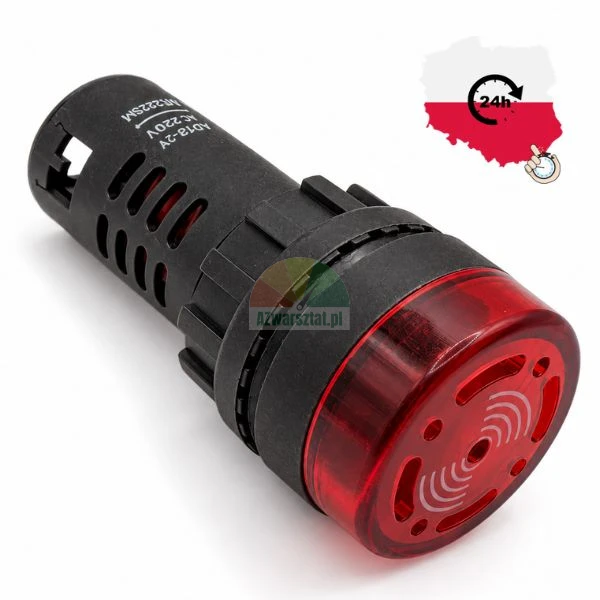

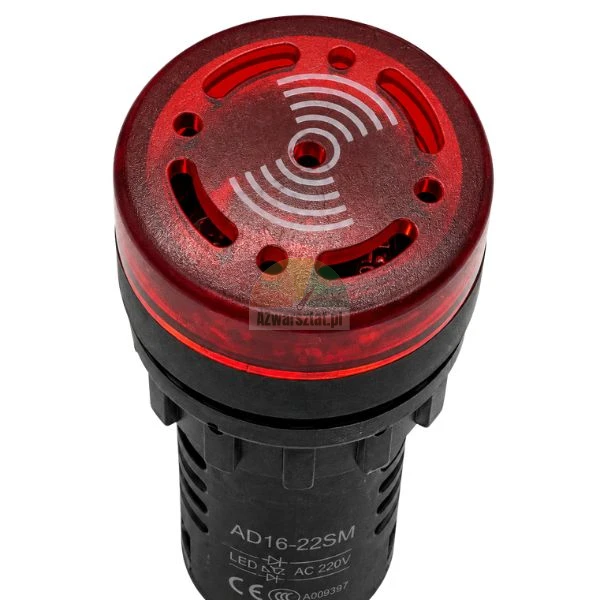

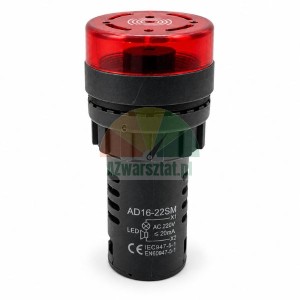

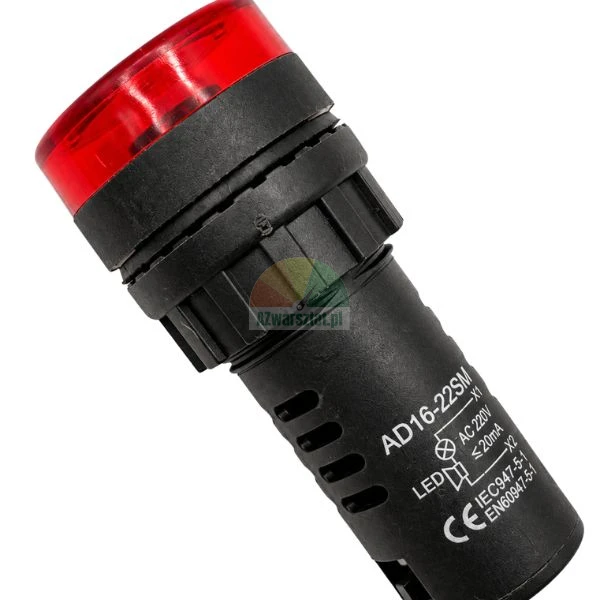

Czerwony sygnalizator dźwiękowy z lampką LED AC 220V AD16-22SM
AD16-22SM to panelowy sygnalizator świetlno-dźwiękowy do urządzeń zasilanych napięciem AC 220V. Po załączeniu obwodu generuje sygnał akustyczny i jednocześnie sygnalizuje stan czerwonym, migającym światłem. Sprawdza się jako lokalny alarm awarii, zatrzymania maszyny, zadziałania zabezpieczenia albo zakończenia cyklu pracy.
W maszynach warsztatowych może pracować jako element obwodu sterowania lub sygnalizacji na pulpicie urządzenia. Dzięki połączeniu sygnału dźwiękowego i optycznego operator nie musi stale obserwować panelu, aby zauważyć zmianę stanu maszyny.
Dane techniczne
| Model | AD16-22SM |
| Funkcja | sygnalizacja dźwiękowa i świetlna, tryb migający |
| Napięcie pracy | AC 220V |
| Maksymalny prąd roboczy | 20 mA |
| Kolor klosza | czerwony |

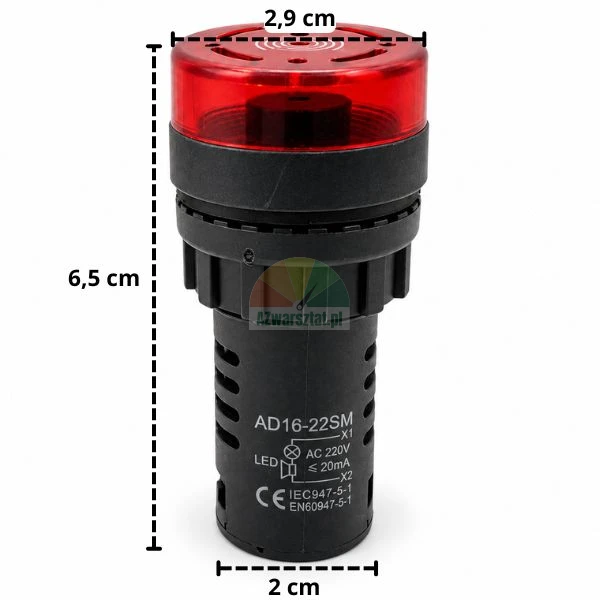

| Wysokość całkowita | 6,5 cm |
| Średnica górnej części | 2,9 cm |
| Średnica korpusu | 2 cm |
| Oznaczenia na obudowie | CE, IEC947-5-1, EN60947-5-1 |
Uwaga przy doborze: oznaczenie AC 220V dotyczy napięcia przemiennego. Nie należy zasilać tego wariantu napięciem 12V, 24V ani podłączać go bezpośrednio do obwodu prądu stałego.
Montaż i podłączenie
Sygnalizator jest przeznaczony do montażu w panelu sterowniczym. Przed zamówieniem należy porównać średnicę otworu montażowego i dostępną głębokość za panelem z wymiarami posiadanego elementu. Sama średnica klosza nie jest wymiarem otworu montażowego.
Podłączenie wykonuje się w obwodzie, który ma uruchamiać alarm. Przy instalacji 220V należy odłączyć zasilanie przed pracą, zabezpieczyć przewody przed wyrwaniem i zastosować osłonę uniemożliwiającą przypadkowy kontakt z zaciskami. W maszynie sygnalizator powinien być załączany przez właściwy styk przekaźnika, wyłącznik krańcowy albo wyjście układu sterowania dobrane do napięcia AC 220V.
Jeżeli dotychczasowy buzzer działał tylko dźwiękowo, przed montażem trzeba sprawdzić, czy jego obwód sterowania jest przygotowany na wariant z lampką. Należy również zachować sposób załączania przewidziany przez producenta maszyny — zmiana przewodu zasilającego na stałe może spowodować ciągłą sygnalizację zamiast alarmu uruchamianego tylko w określonym stanie.
Objawy uszkodzenia w pracy maszyny
- sygnał dźwiękowy staje się przerywany w sposób inny niż przewidziany konstrukcyjnie albo zanika mimo obecności napięcia,
- czerwone światło nie miga, świeci słabiej lub reaguje z opóźnieniem,
- sygnalizator działa tylko po poruszeniu przewodem lub po dociśnięciu obudowy, co może wskazywać na problem z zaciskiem albo połączeniem w obwodzie,
- alarm uruchamia się samoczynnie przy drganiach panelu — przed wymianą warto sprawdzić stabilność przewodów oraz styki elementu, który załącza sygnalizator.
Według dokumentacji producenta rodzina AD16-22 ma deklarowaną trwałość elektryczną co najmniej 40 000 godzin, poziom dźwięku co najmniej 80 dB z odległości 10 cm oraz stopień ochrony IP40. IP40 oznacza ochronę przed ciałami stałymi o średnicy od 1 mm, ale nie przed wodą — sygnalizator nie powinien być montowany w miejscu bezpośrednio narażonym na chłodziwo, wodę lub intensywne mycie.
Skutki zaniedbania: niesprawny buzzer może pozostawić operatora bez informacji o zadziałaniu zabezpieczenia lub zatrzymaniu cyklu. W praktyce opóźnia to reakcję na przeciążenie, błąd krańcówki albo nieprawidłowy przebieg pracy maszyny, dlatego sygnał akustyczny i świetlny należy sprawdzać razem z funkcją obwodu, który go wyzwala.
