Podstawka z zaciskami śrubowymi na szynę DIN
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: P-CZAS-0018
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

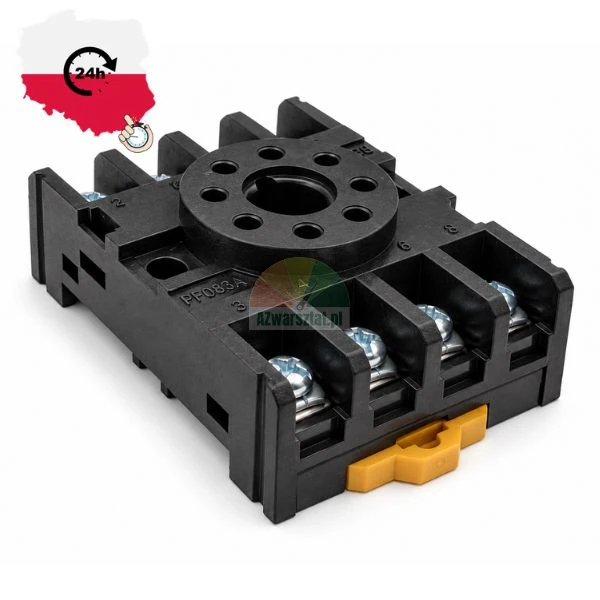

Podstawka z zaciskami śrubowymi na szynę DIN do przekaźników czasowych

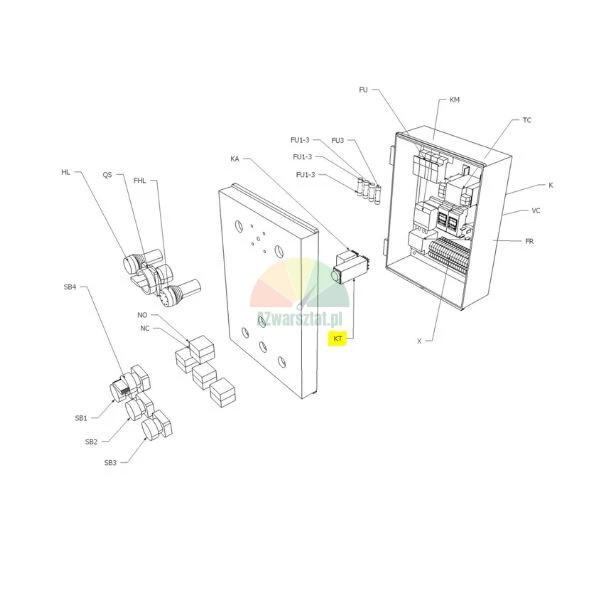

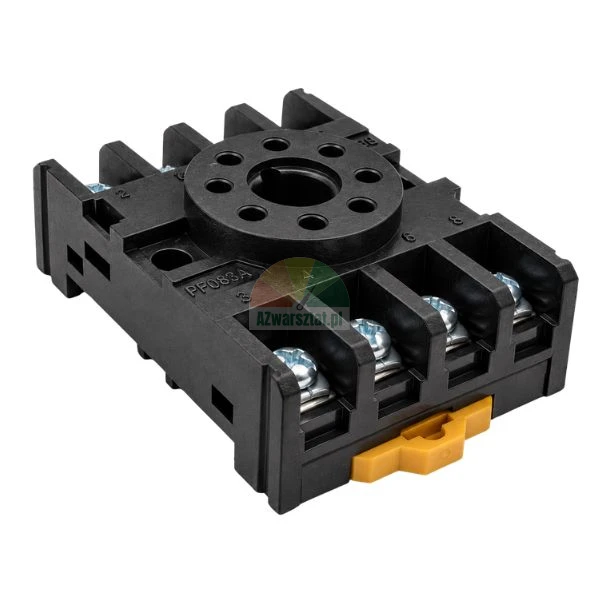

Podstawka służy do podłączenia i montażu przekaźnika czasowego w układzie sterowania. Ma osiem zacisków śrubowych do podłączenia przewodów oraz zatrzask w dolnej części obudowy do zamocowania na szynie DIN.

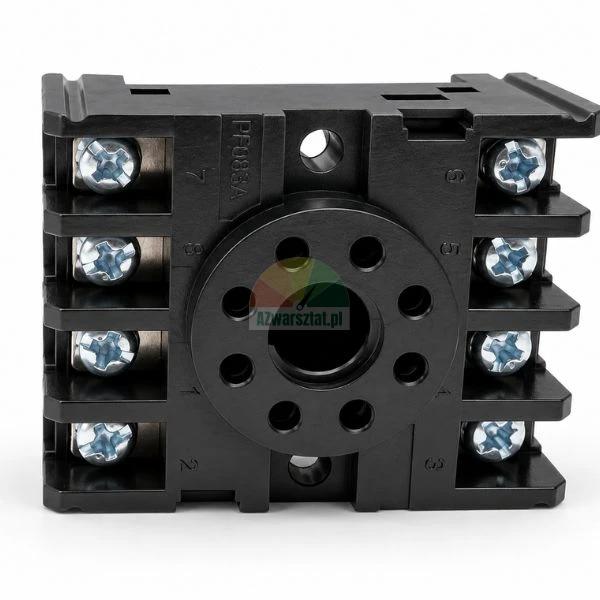

Gniazdo ma oznaczenia zacisków 1–8, dlatego przewody należy podłączać zgodnie ze schematem konkretnego przekaźnika. Numeracja podstawki musi odpowiadać wyprowadzeniom przekaźnika — nie należy dobierać połączeń wyłącznie na podstawie położenia zacisków.
Kompatybilność

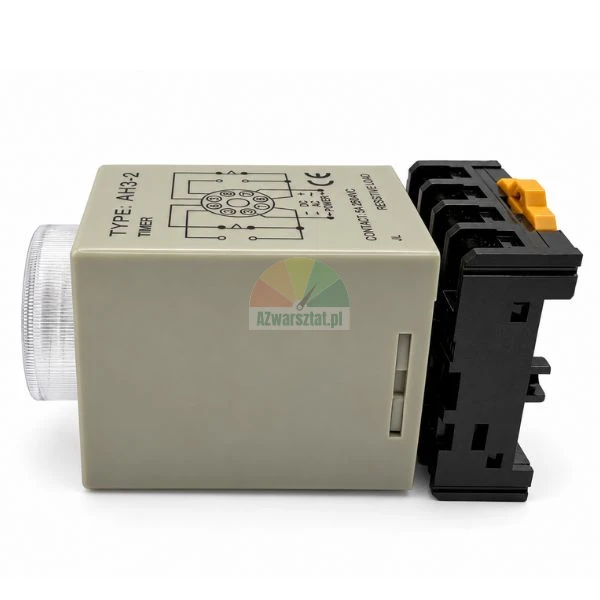

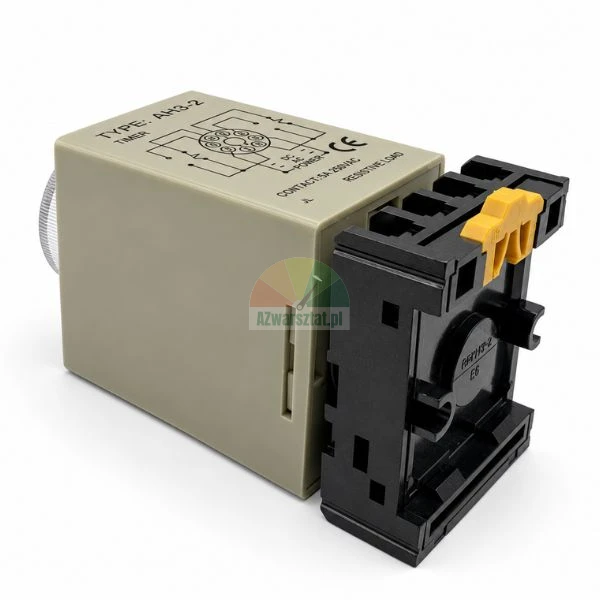

Podstawka pasuje do następujących przekaźników czasowych:
- P-CZAS-0014
- P-CZAS-0015
- P-CZAS-0016
- P-CZAS-0017
Dane techniczne
| Typ montażu | Szyna DIN |
| Rodzaj zacisków | Śrubowe |
| Liczba zacisków | 8 |
| Oznaczenia zacisków | 1–8 |

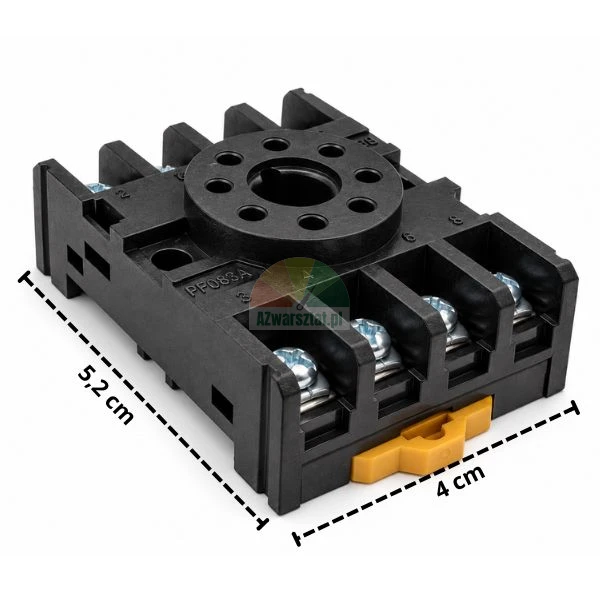

| Wymiary ze zdjęcia | około 5,2 × 4 cm |
Wskazówki montażowe i serwisowe
Przed podłączeniem przewodów należy porównać oznaczenia na przekaźniku z numeracją na podstawce. W przekaźnikach czasowych pomylenie zacisków zasilania, wejścia sterującego i styków wyjściowych może spowodować nieprawidłową pracę układu, a podanie napięcia na niewłaściwe wyprowadzenie może uszkodzić przekaźnik lub elementy sterownika.
Zaciski śrubowe powinny obejmować przewód pewnie i bez luzu. Niedokręcony przewód zwiększa rezystancję połączenia; pierwszym objawem może być niestabilne działanie przekaźnika, chwilowe zaniki sygnału albo nagrzewanie pojedynczego zacisku, zanim pojawi się widoczne nadpalenie obudowy.
Podczas wymiany przekaźnika należy zwrócić uwagę, czy jego wyprowadzenia wchodzą w podstawkę bez wciskania pod kątem. Luzy w gnieździe, wygięte styki lub częściowe wsunięcie przekaźnika powodują wzrost oporu połączenia i mogą przenosić drgania na zaciski oraz przewody.

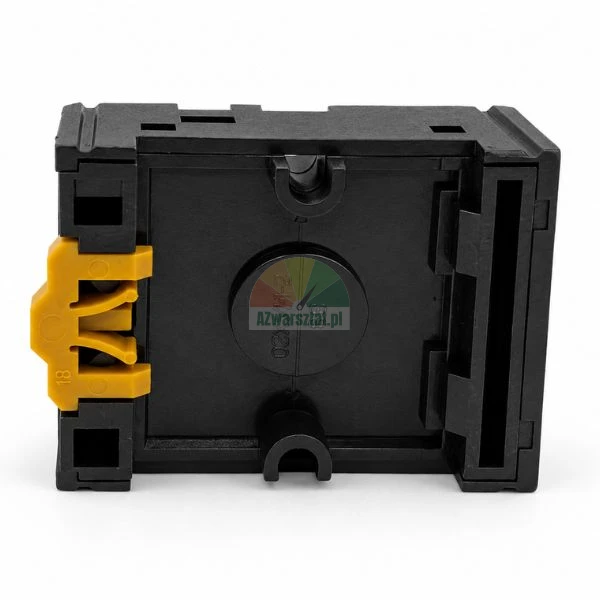

Żółty zatrzask umożliwia unieruchomienie podstawki na szynie DIN. Przed podłączeniem przewodów należy sprawdzić, czy podstawka jest prawidłowo osadzona na szynie; naprężenie przewodów nie powinno przenosić siły na zatrzask ani odchylać całego gniazda.
Ważne: podstawka jest elementem pośredniczącym między przekaźnikiem a instalacją. Nie zastępuje zabezpieczenia obwodu ani elementów gaszących przepięcia. Parametry obciążenia należy przyjmować z dokumentacji zastosowanego przekaźnika czasowego i całego układu sterowania.
