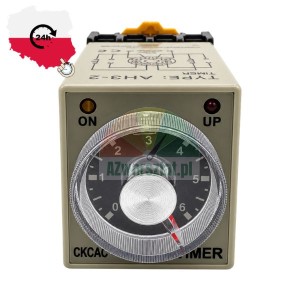

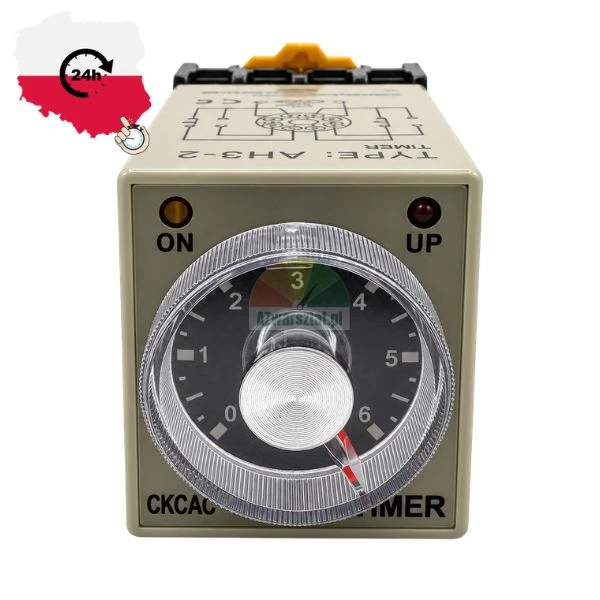

Przekaźnik czasowy AH3-2 24VDC / 6 sec z podstawką na szynę DIN
Przekaźnik AH3-2 służy do załączania dwóch obwodów po upływie około 6 sekund od podania napięcia zasilającego. W układzie sterowania może opóźniać uruchomienie kolejnego elementu, np. stycznika, elektrozaworu, przekaźnika pośredniego albo sygnału sterującego.
Model jest przeznaczony do pracy przy napięciu 24 V DC. Przekaźnik ma dwa przełączne tory styków, dlatego może jednocześnie rozłączać obwód normalnie zamknięty i załączać obwód normalnie otwarty. W maszynach warsztatowych tego typu przekaźnik może pracować w obwodzie sterowania podnośnika, montażownicy lub wyważarki, ale jego zastosowanie zależy od schematu konkretnej maszyny.
Dane techniczne
| Typ | AH3-2 |
| Napięcie zasilania | 24 V DC |
| Czas opóźnienia | 6 sekund |
| Układ styków | 2 tory przełączne |
| Obciążalność styków | 5 A / 250 V AC dla obciążenia rezystancyjnego |

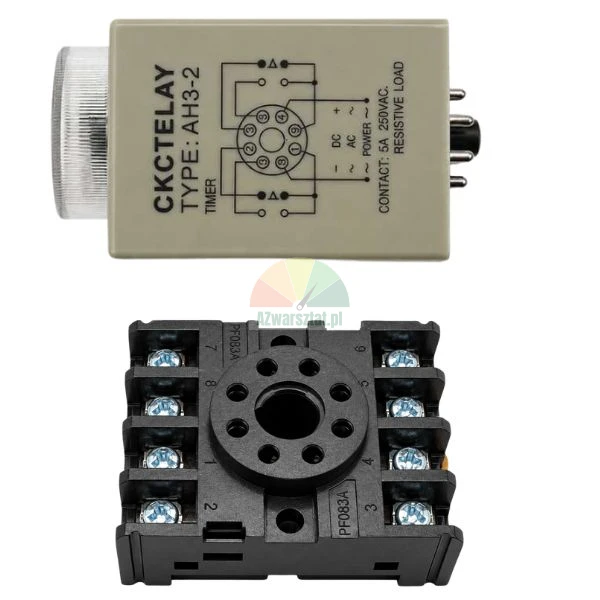

| Podłączenie | 8-pinowa podstawka przekaźnikowa z zaciskami śrubowymi |
| Montaż | Podstawka przystosowana do montażu na szynie DIN |

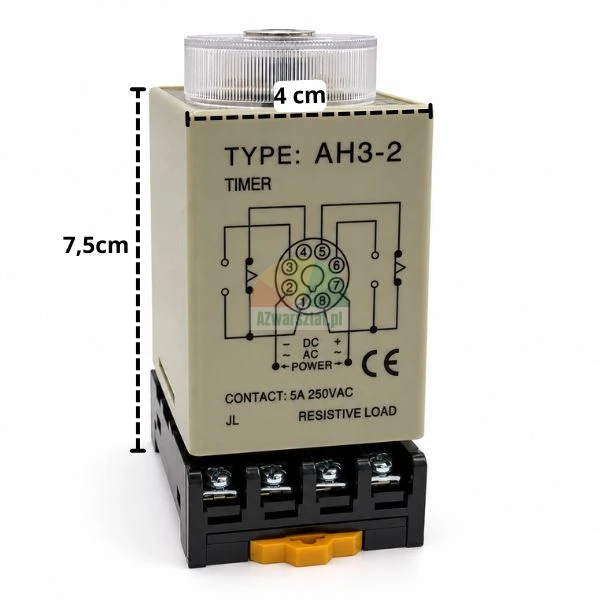

| Wymiary korpusu przekaźnika | około 40 × 75 mm |
Zaciski i sposób działania

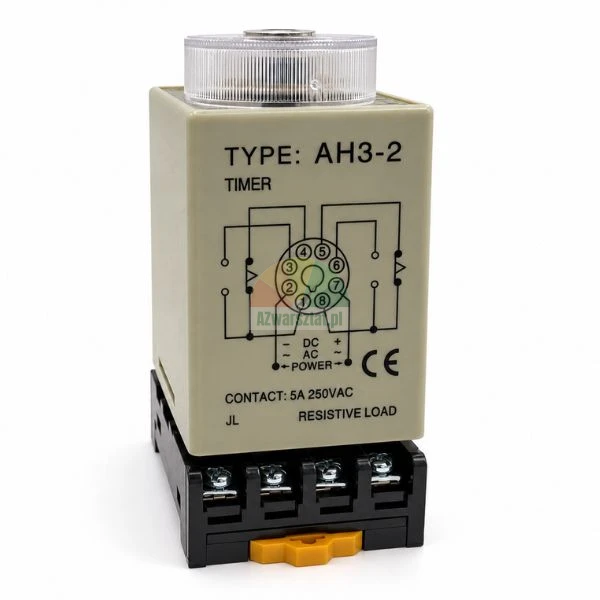

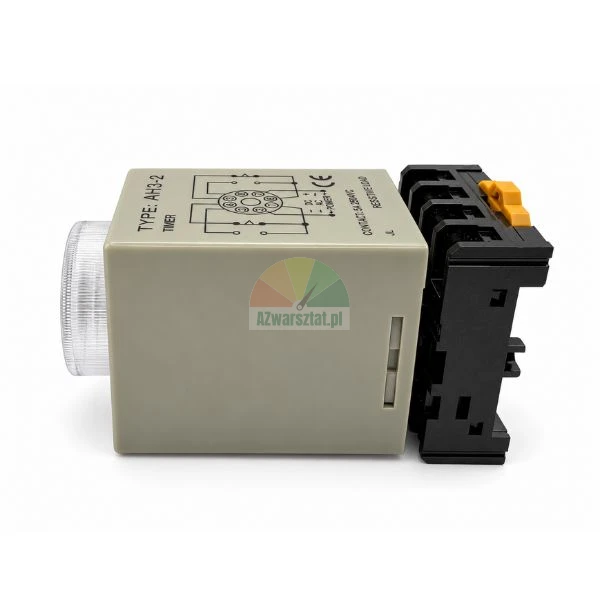

Zgodnie ze schematem producenta nadrukowanym na obudowie i dokumentacją przekaźnika, zasilanie podłącza się między zaciski 2 i 7. Przy zasilaniu DC należy zachować polaryzację: zacisk 2 jest oznaczony jako „–”, a zacisk 7 jako „+”.
- 2–7 – zasilanie przekaźnika 24 V DC,
- 8–5 – styk normalnie zamknięty pierwszego toru,
- 8–6 – styk normalnie otwarty pierwszego toru,
- 1–4 – styk normalnie zamknięty drugiego toru,
- 1–3 – styk normalnie otwarty drugiego toru.
Przy podłączaniu: numeracja znajduje się na schemacie przekaźnika i podstawki. Nie należy dobierać zacisków wyłącznie na podstawie ich położenia na podstawce, ponieważ przekaźnik można obrócić względem widoku przewodów.
Po podaniu zasilania układ odmierza ustawiony czas, a następnie przełącza oba tory styków. W wersji 6-sec czas ten wynosi około 6 sekund. Jeżeli przekaźnik jest wykorzystywany do sterowania ruchem siłownika lub silnika, powinien przełączać obwód sterujący stycznika albo przekaźnika pośredniego, a nie bezpośrednio obciążenie o dużym prądzie rozruchowym.
Na co uważać w układzie sterowania
Podana na obudowie wartość 5 A / 250 V AC dotyczy obciążenia rezystancyjnego. Nie należy traktować jej jako dopuszczalnego prądu dla silnika, cewki stycznika, elektrozaworu lub transformatora. Obciążenia indukcyjne powodują iskrzenie na stykach podczas rozłączania, co może prowadzić do ich nadpalenia, sklejania albo utraty powtarzalnego przełączania. W takim układzie przekaźnik powinien sterować elementem pośrednim, a obwód cewki należy zabezpieczyć zgodnie ze schematem maszyny.
W instalacjach 24 V DC szczególnie niebezpieczne dla styków są cewki bez tłumienia przepięć. Objawem ich wpływu na przekaźnik może być początkowo niestabilne przełączanie, sporadyczne pozostawanie styku w poprzednim stanie albo widoczne opóźnienie różniące się od nominalnych 6 sekund. Jeżeli przekaźnik pracuje w obwodzie cewki elektrozaworu lub stycznika, warto sprawdzić obecność elementu gaszącego przepięcia przewidzianego przez producenta maszyny.
Zużycie styków często pojawia się wcześniej jako spadek napięcia na załączonym styku niż jako całkowity brak działania. W praktyce może to powodować przygasanie cewek, buczenie stycznika, okresowe błędy sterownika lub samoczynne resetowanie układu 24 V. Pomiar napięcia należy wykonywać podczas rzeczywistego obciążenia, a nie tylko przy odłączonym odbiorniku.
Przed wymianą warto porównać nie tylko napięcie 24 V DC, ale również funkcję czasową i układ styków. Przekaźnik AH3-2 nie jest zamiennikiem wersji z jednym torem przełącznym ani przekaźnika realizującego opóźnienie wyłączenia.
Montaż i eksploatacja

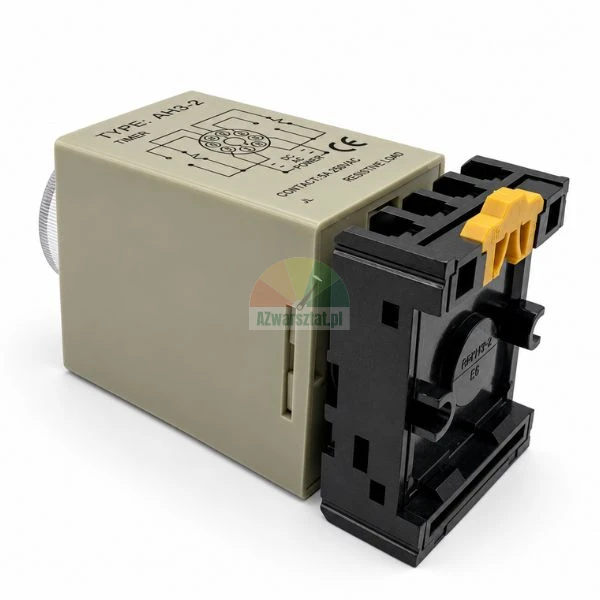

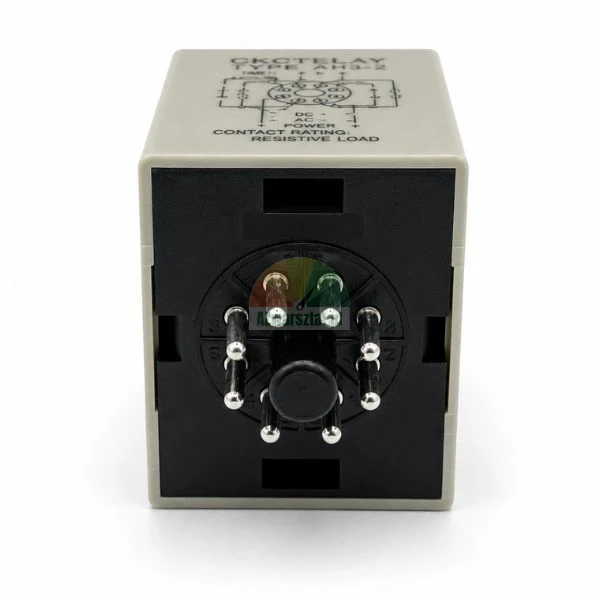

Przekaźnik jest wkładany do 8-pinowej podstawki, a przewody podłącza się do zacisków śrubowych podstawki. Takie rozwiązanie pozwala wymienić sam przekaźnik bez odkręcania przewodów z szafy sterowniczej. Podstawkę montuje się na szynie DIN tak, aby przewody nie wywierały bocznego nacisku na korpus przekaźnika i jego gniazdo.
Przed uruchomieniem należy sprawdzić, czy napięcie w maszynie jest rzeczywiście napięciem stałym 24 V, a także czy obwód wykorzystuje styki NO lub NC zgodnie ze schematem. Odwrócenie polaryzacji zasilania DC może uniemożliwić prawidłową pracę układu, a pomylenie zacisków styków może spowodować załączenie elementu w niewłaściwej fazie cyklu maszyny.
