Włącznik główny 20A
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

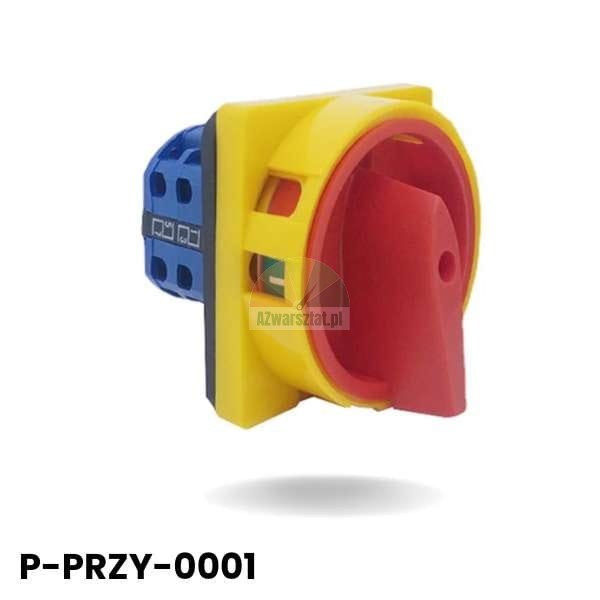

Kod produktu: P-PRZY-0001
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Włącznik główny 20A

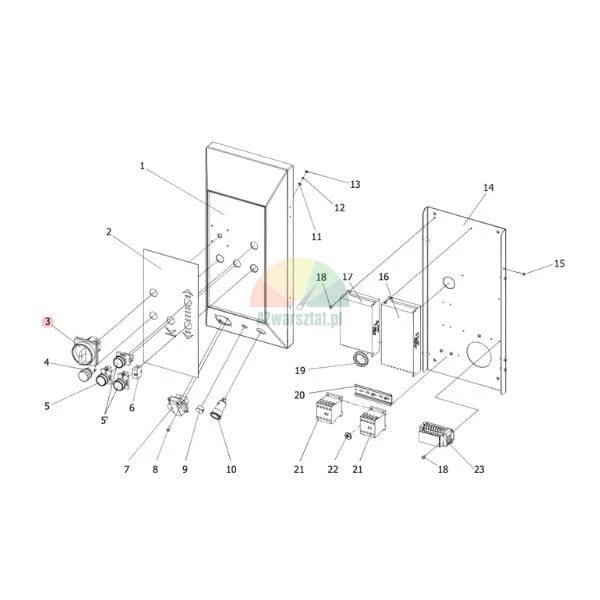

Włącznik główny 20A służy do odłączania zasilania urządzenia za pomocą obrotowego mechanizmu. Może pracować jako element panelu sterowania podnośnika, montażownicy, wyważarki lub innej maszyny warsztatowej, jeśli układ elektryczny urządzenia wykorzystuje taki typ przełącznika.

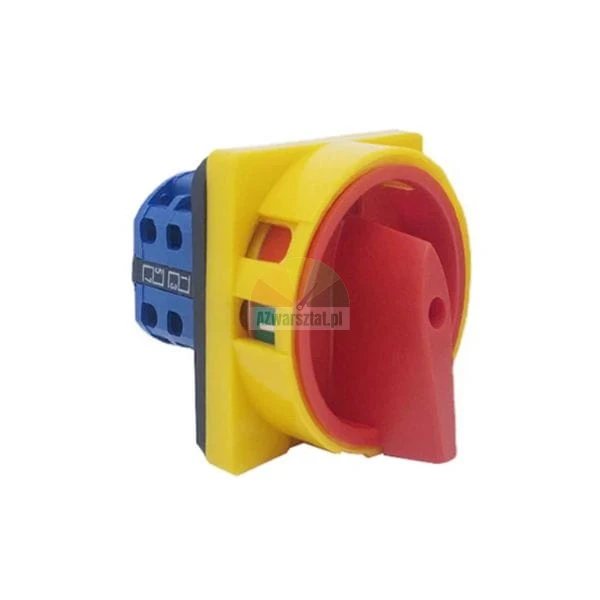

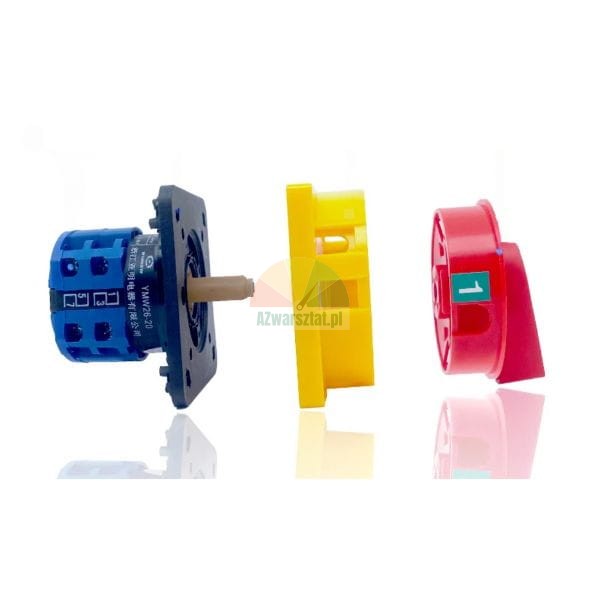

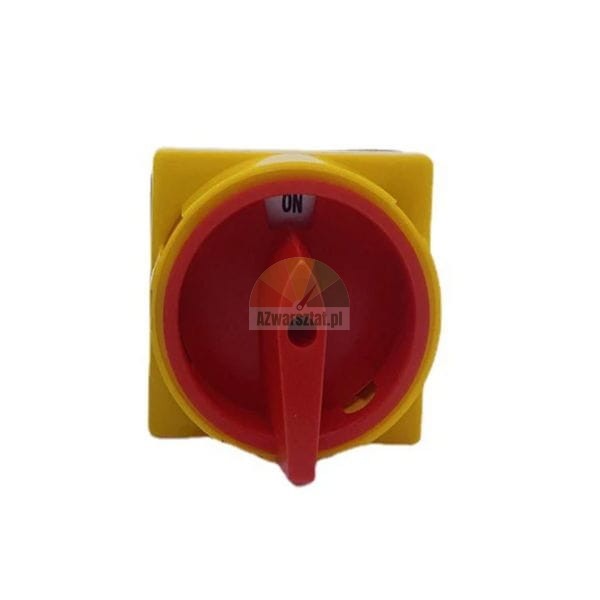

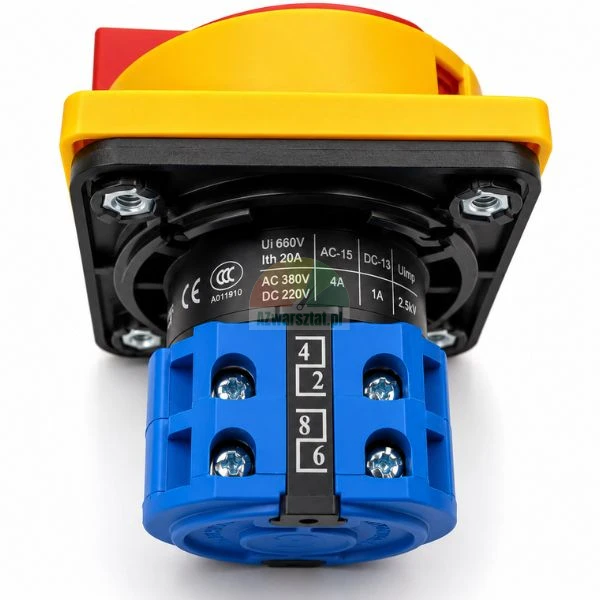

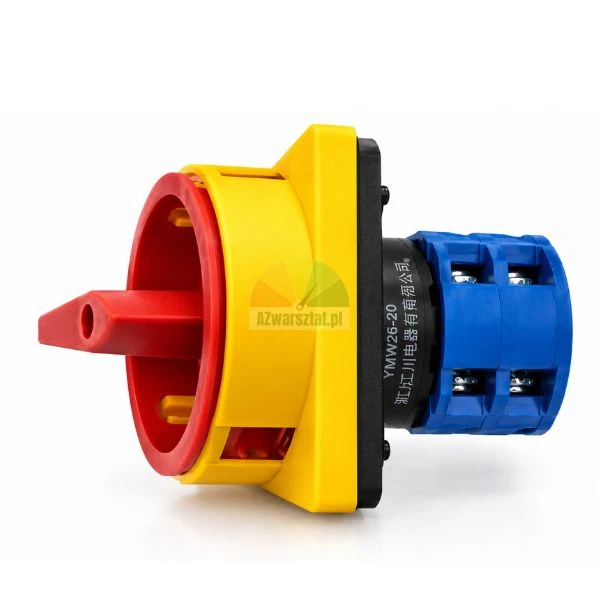

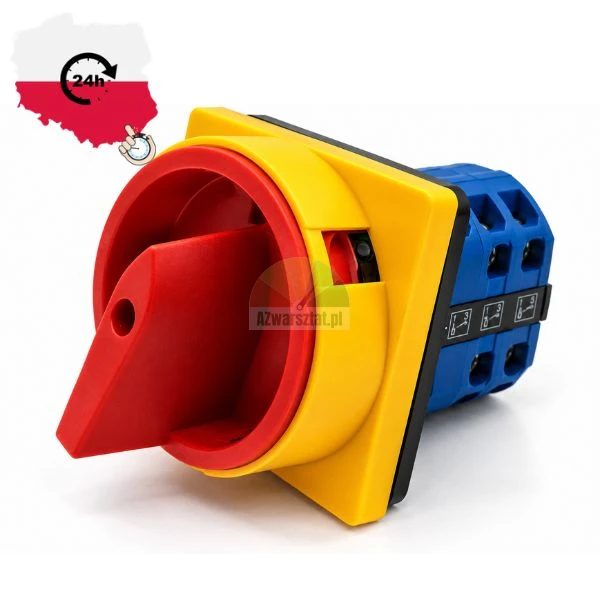

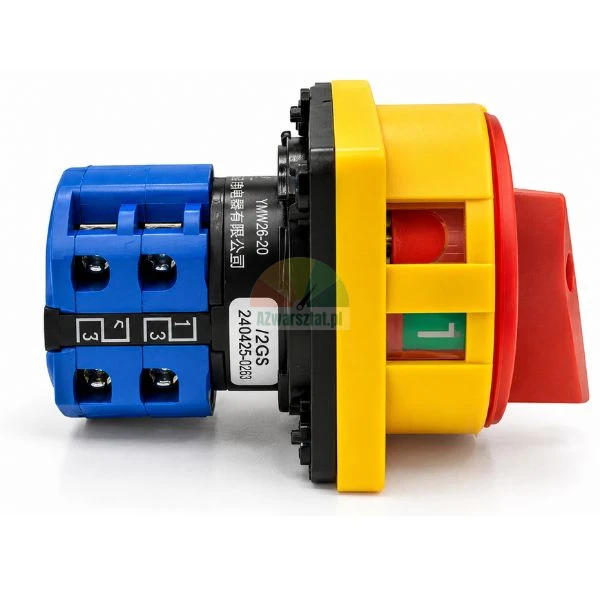

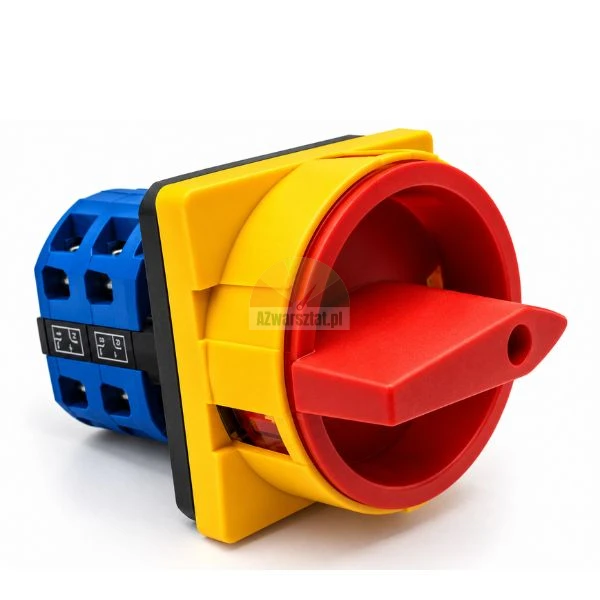

Przełącznik ma żółtą osłonę frontową oraz czerwone pokrętło. Taka konstrukcja ułatwia szybkie odnalezienie włącznika na pulpicie maszyny. Z tyłu znajdują się cztery zaciski śrubowe w niebieskiej części przyłączeniowej.
Dane techniczne
| Typ produktu | Włącznik główny obrotowy |
| Prąd znamionowy | 20 A |
| Przyłącze | 4 zaciski śrubowe |

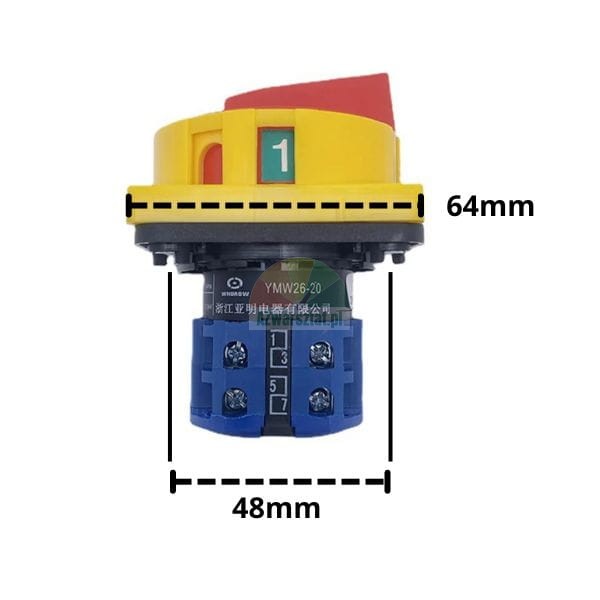

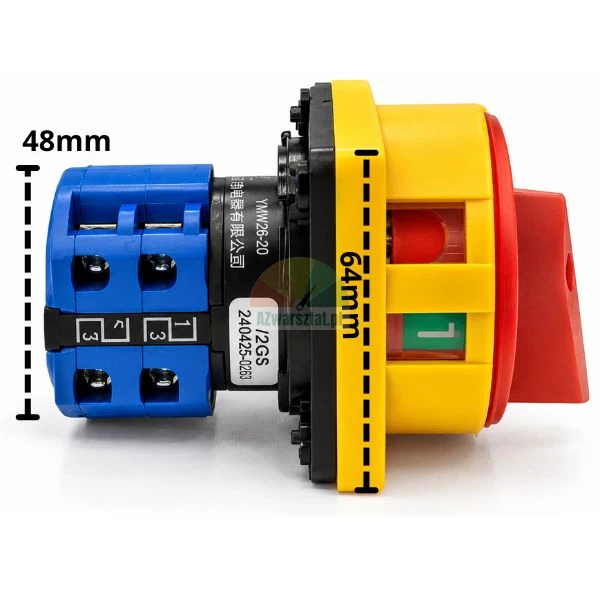

| Wysokość części frontowej | 64 mm |
| Wysokość części zaciskowej | 48 mm |

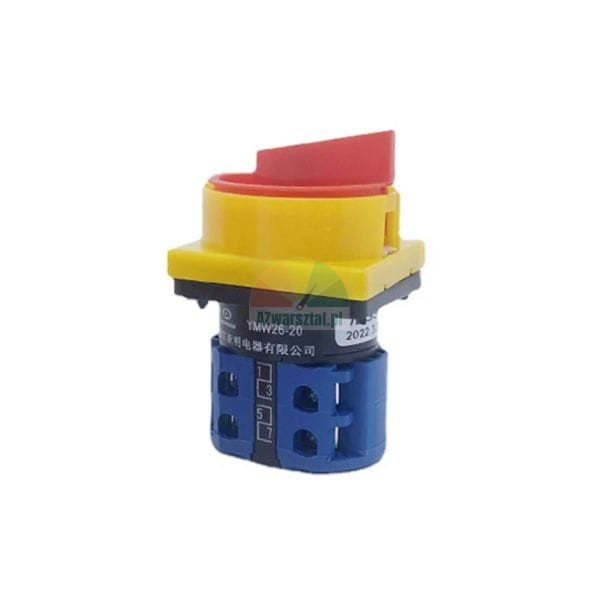

| Oznaczenia widoczne na elemencie | YW26-20, 2CGS |
Dobór i montaż
Przed zamówieniem porównaj wartość 20A, układ zacisków, sposób przełączania, wymiary części wystającej z panelu oraz miejsce potrzebne za panelem. Sama zgodność prądu znamionowego nie potwierdza zgodności elektrycznej z konkretną maszyną.
Cztery zaciski śrubowe podłącz dokładnie według schematu urządzenia lub oznaczeń starego włącznika. Nie zamieniaj przewodów wyłącznie na podstawie ich kolorów. Przed odłączeniem starego elementu warto wykonać zdjęcie połączeń i opisać przewody zgodnie z numerami zacisków.
Podczas montażu sprawdź, czy przewody nie są naprężone przez tylną część przełącznika. Siła przenoszona na zaciski przy zamykaniu obudowy może z czasem poluzować połączenie, powodować grzanie styku i nadpalenie końcówki przewodu.
Praktyczna kontrola po montażu: po kilku cyklach pracy sprawdź, czy zaciski nie wykazują śladów przegrzania, a obudowa włącznika nie nagrzewa się wyraźnie bardziej niż panel urządzenia. Luźne połączenie na zacisku może powodować grzanie i wypalanie styku mimo prawidłowego działania przełącznika na biegu jałowym.
Objawy zużycia włącznika
- przerywanie zasilania przy delikatnym poruszeniu pokrętłem,
- konieczność kilkukrotnego przekręcenia włącznika, aby maszyna zareagowała,
- nieregularne załączanie urządzenia lub samoczynne zaniki pracy,
- wyczuwalny luz mechanizmu albo brak wyraźnego zatrzymania w pozycji przełączenia,
- ślady przegrzania, odbarwienie tworzywa lub nadtopienie przy zaciskach.
Zużyty lub przegrzewający się włącznik może powodować spadki napięcia w obwodzie zasilania. W maszynach z silnikiem objawia się to między innymi trudniejszym rozruchem, nierówną pracą albo wybijaniem zabezpieczeń. Jeśli uszkodzenie wynika z luźnego zacisku, przed zamontowaniem nowego włącznika należy sprawdzić również końcówki przewodów i odcinek przewodu znajdujący się przy zacisku.
Przełącznik należy dobierać po porównaniu oznaczeń, liczby zacisków i wymiarów z elementem zamontowanym w maszynie. Jeśli nie ma schematu, nie należy podłączać go metodą prób, ponieważ błędny układ może ominąć funkcję odłączania zasilania lub spowodować zwarcie.
