Prowadnica Typ B
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: M-PROW-0004
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

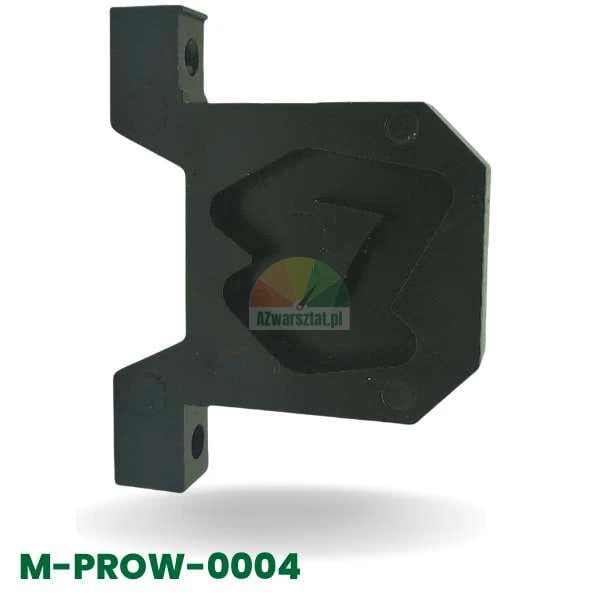

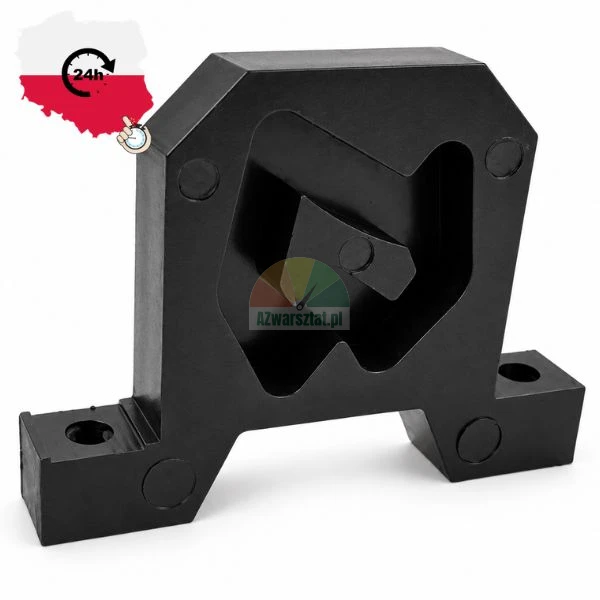

Prowadnica Typ B – zapadka przełączająca przy pedale montażownicy
Prowadnica Typ B jest elementem mechanizmu pedału sterującego w montażownicy do opon. Prowadzi zapadkę przełączającą, która ustala swoje położenie podczas wciskania i zwalniania pedału. Zapadka musi być prawidłowo prowadzona, aby skok pedału był powtarzalny, a zawór lub mechanizm sterowany pedałem przełączał się bez zacięć.
Zastosowanie

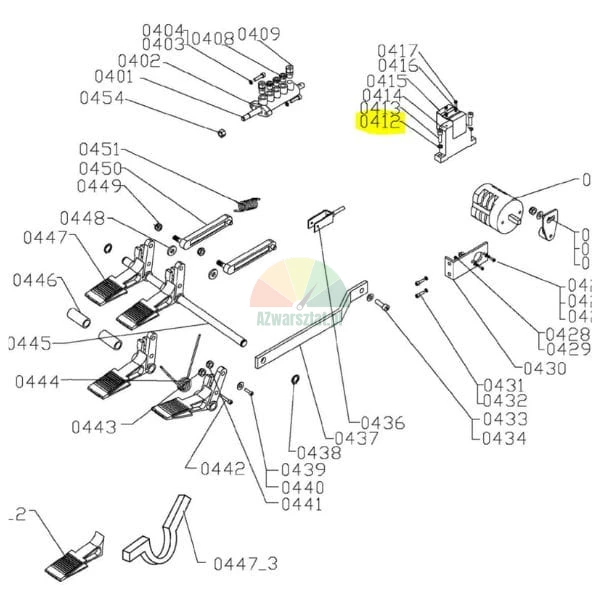

Element jest zamiennikiem prowadnicy stosowanej w montażownicach ATH-Heinl: 460, 1460, 900, 1900, 980, 1980, M32, M52, M72 oraz M72Z. Na schemacie części oznaczono go numerem 0412.
Dane techniczne
| Nazwa | Prowadnica Typ B |
| Funkcja | Prowadzenie zapadki przełączającej przy pedale |
| Materiał | Tworzywo sztuczne, kolor czarny |

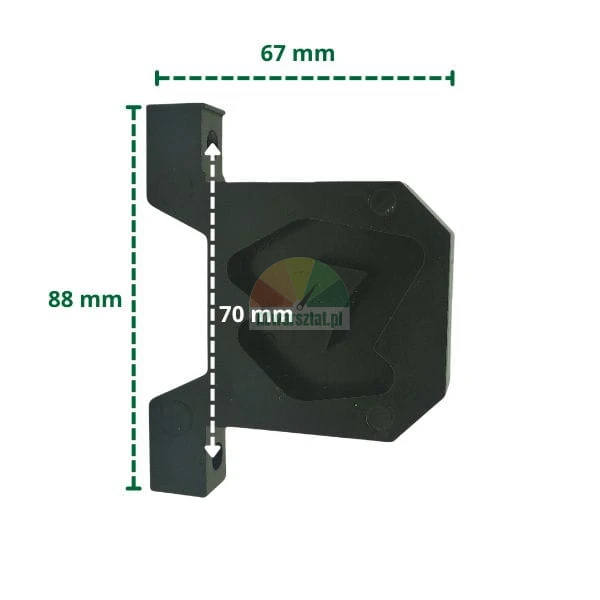

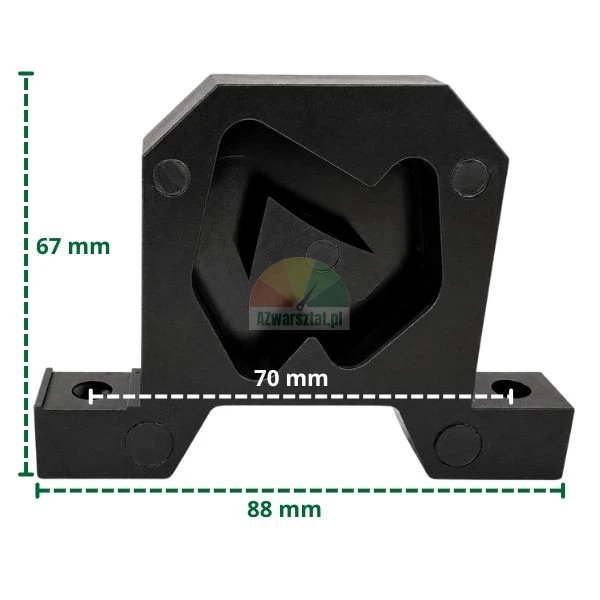

| Wymiary zewnętrzne | 88 × 67 mm |
| Rozstaw otworów montażowych | 70 mm |
| Oznaczenie na schemacie | 0412 |
Objawy zużycia prowadnicy
- pedał nie wraca dokładnie do położenia wyjściowego albo wymaga dodatkowego „dobicia”;
- przełączenie funkcji następuje dopiero po kilkukrotnym naciśnięciu pedału;
- zapadka wyskakuje z toru, klinuje się lub pracuje z wyczuwalnym luzem bocznym;
- mechanizm pedału działa poprawnie bez obciążenia, ale zacina się podczas uruchamiania siłownika;
- pojawia się nierówny skok pedału i przypadkowe przełączanie funkcji maszyny.
Zużyta prowadnica nie musi mieć widocznego pęknięcia. Częściej problem zaczyna się od wybicia powierzchni prowadzących i zwiększenia luzu między prowadnicą a zapadką. Wtedy zapadka ustawia się pod kątem, a nacisk operatora przenosi się na krawędzie kanału zamiast wzdłuż jego osi.
Co może uszkodzić prowadnicę
- praca z wygiętą lub zablokowaną zapadką;
- nadmierny luz na osi pedału albo w punktach mocowania mechanizmu;
- uderzeniowe wciskanie pedału, gdy sterowany zawór lub siłownik nie może wykonać pełnego ruchu;
- zabrudzenia wymieszane ze smarem, które działają w kanale jak pasta ścierna;
- przekoszenie prowadnicy po poluzowaniu jej mocowania.
Jeżeli po wymianie prowadnicy zapadka nadal się klinuje, sama prowadnica nie jest jedynym podejrzanym elementem. Sprawdź również zużycie osi, luz pedału, geometrię zapadki oraz swobodę ruchu elementu sterującego. Jeśli zostawisz wyrobioną oś, nowa prowadnica może szybko odtworzyć ten sam problem.
Dobór i montaż

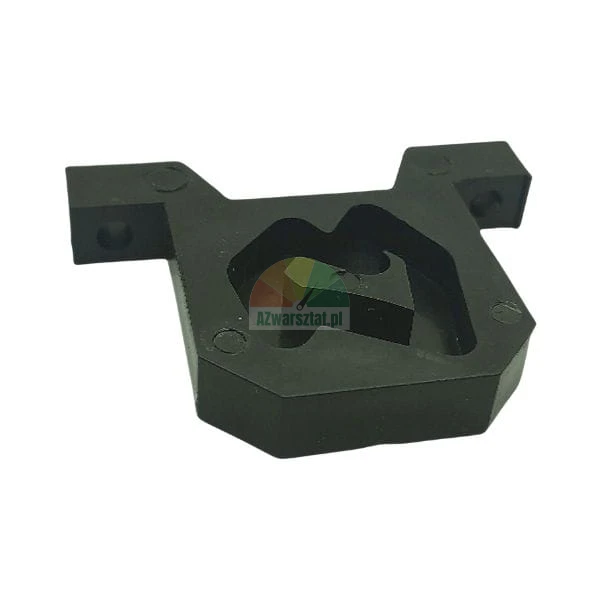

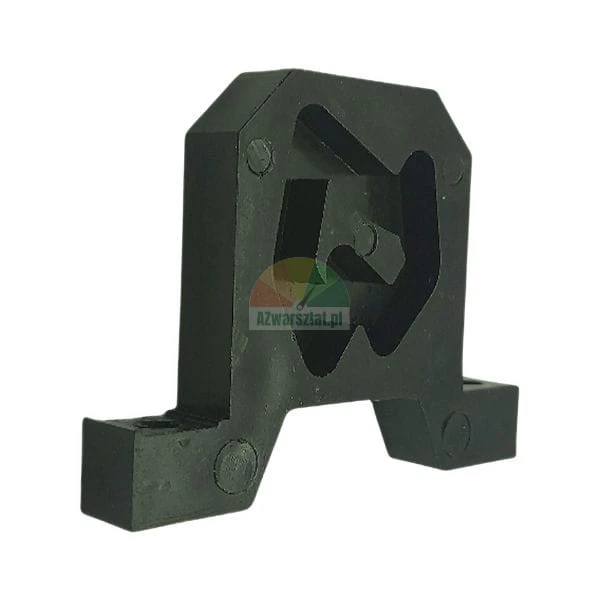

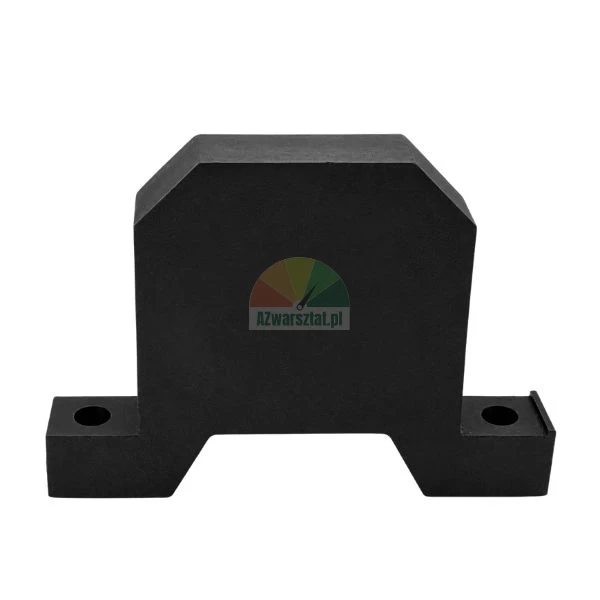

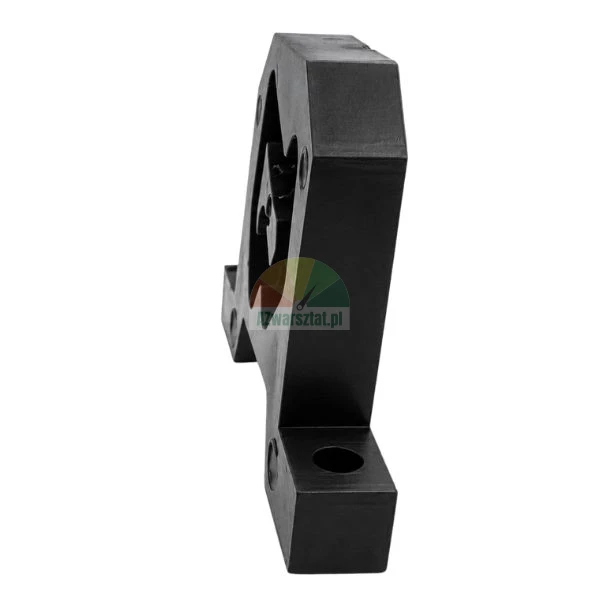

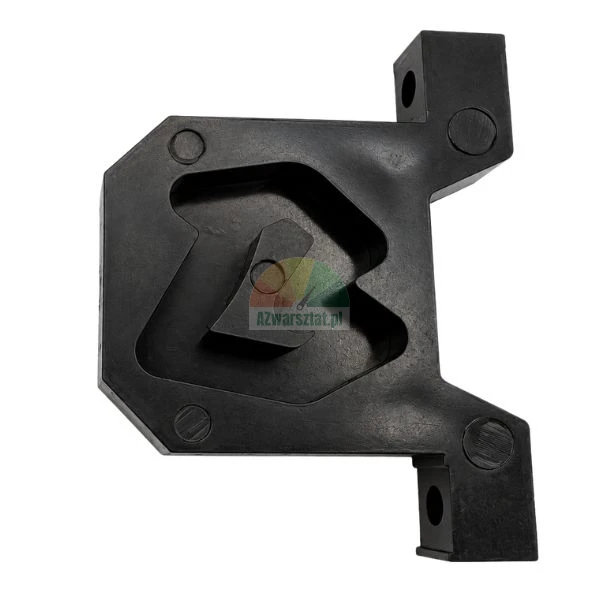

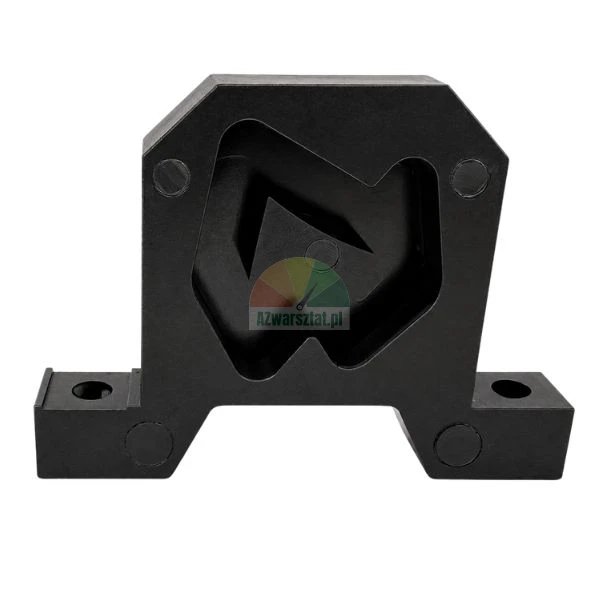

Przed zamówieniem porównaj kształt kanału prowadzącego, rozstaw otworów oraz wymiary elementu z częścią zamontowaną w maszynie. Prowadnica Typ B ma dwa otwory montażowe i centralny kanał dopasowany do pracy zapadki przełączającej.
Po zamontowaniu sprawdź ręcznie pełny ruch pedału: zapadka powinna przesuwać się bez zacięć i nie może wypadać z kanału przy maksymalnym wychyleniu. Dopiero po tym teście uruchom maszynę i sprawdź przełączanie funkcji pedałem.
Praktyczna wskazówka: jeżeli pedał zaczyna działać „miękko”, ma większy luz boczny lub przełącza funkcję dopiero przy mocnym dociśnięciu, nie czekaj na całkowite zablokowanie mechanizmu. W tym momencie zapadka często pracuje już po krawędzi prowadnicy, co przyspiesza zużycie zarówno prowadnicy, jak i współpracujących elementów pedału.
Bezpieczeństwo produktu
Osoba odpowiedzialna na terenie UE
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polska
Importer
Graf-Art Sławomir Kulbida
ul. Bolesława Chrobrego 38/5
59-700 Bolesławiec, Polska
