Prowadnica zacisku na stole montażowym
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: M-PROW-0001
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.

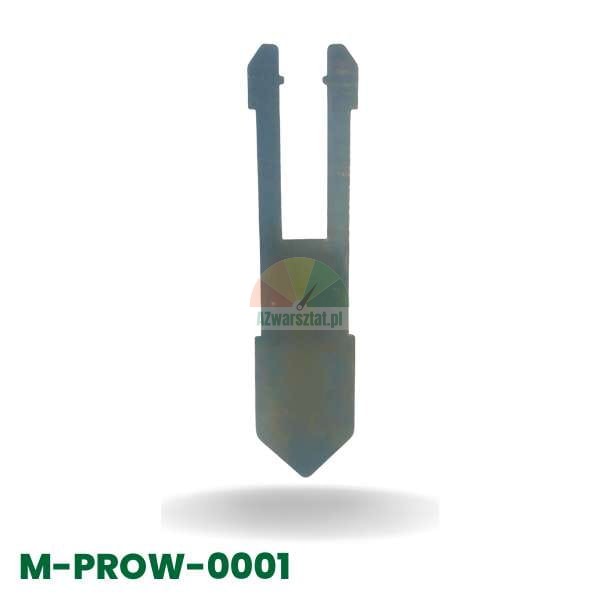

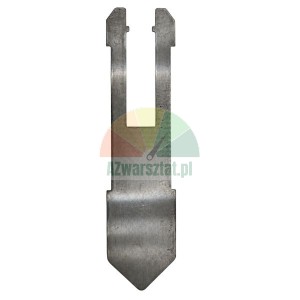

Prowadnica zacisku na stole montażowym M-PROW-0001
Prowadnica utrzymuje właściwy tor przesuwu elementu zaciskowego i przenosi obciążenie powstające podczas blokowania i odblokowywania felgi.

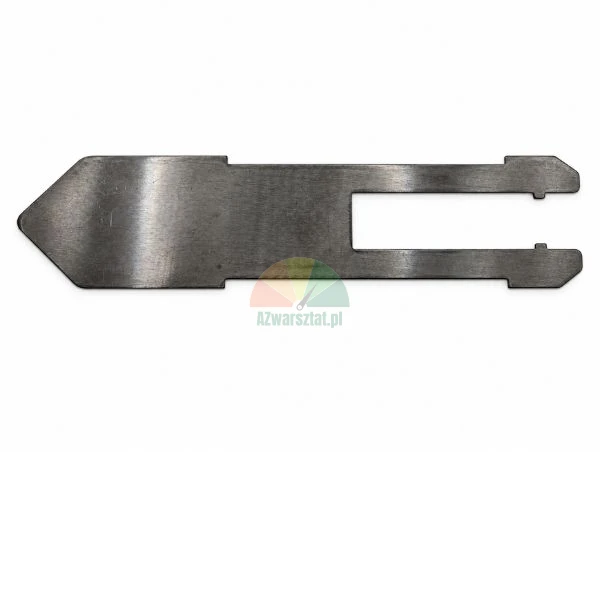

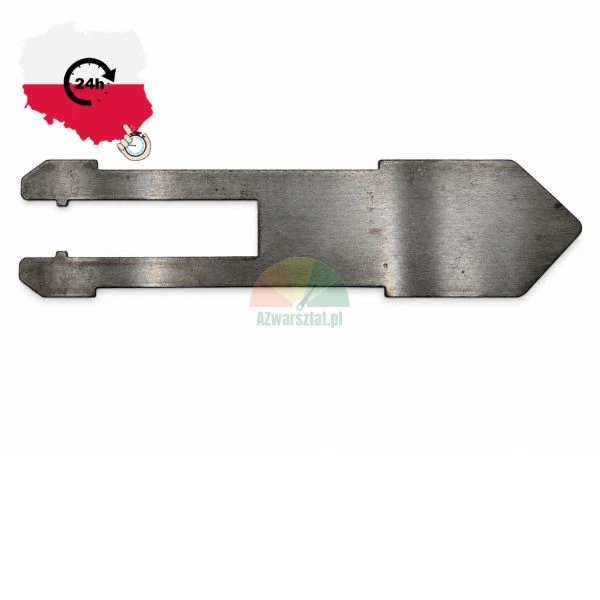

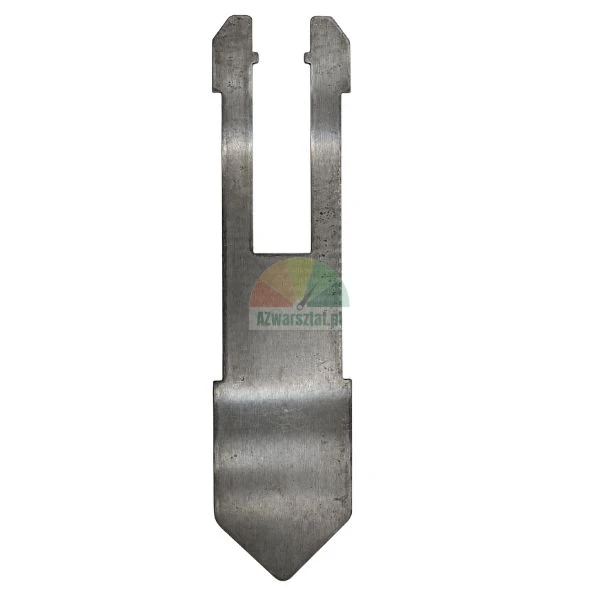

Element wykonano ze stali. Profil prowadnicy ma formę wydłużonego trzpienia z dwiema bocznymi prowadnicami i poszerzoną częścią oporową. Górne występy wchodzą w gniazdo mechanizmu zacisku, a dolna, szersza część ustala położenie elementu w stole montażowym.
Przy doborze nie wystarczy porównanie kształtu. Sprawdź przede wszystkim zgodność szerokości części prowadzącej z gniazdem w stole. Różnica kilku milimetrów może powodować przekoszenie zacisku, zwiększony opór przesuwu i nierównomierne obciążenie pozostałych elementów mechanizmu.

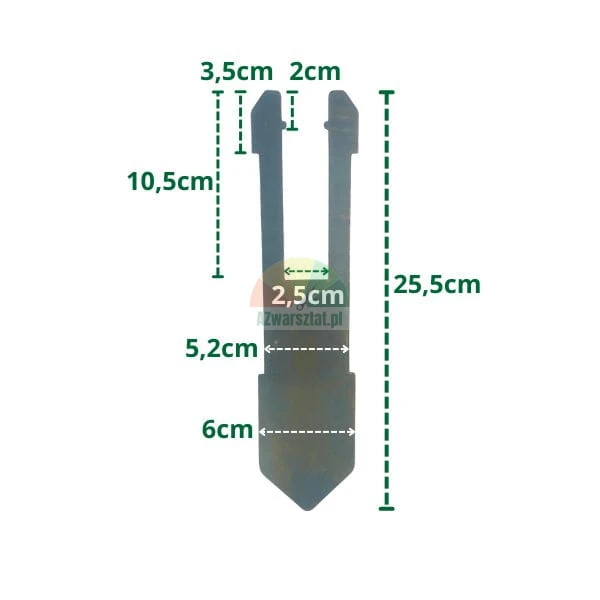

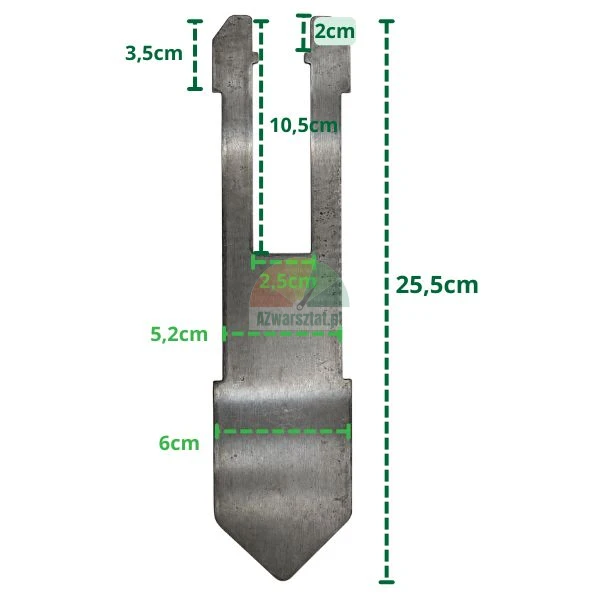

Dane techniczne
| Numer części | M-PROW-0001 |
| Materiał | stal |
| Długość całkowita | 25,5 cm |
| Długość części prowadzącej | 10,5 cm |
| Szerokość szczeliny między prowadnicami | 2,5 cm |
| Szerokość części środkowej | 5,2 cm |
| Szerokość części dolnej | 6 cm |
| Wymiary zaznaczone na końcach prowadnic | 3,5 cm oraz 2 cm |
Objawy zużycia w mechanizmie zacisku
- zacisk przesuwa się skokowo albo wymaga większej siły niż pozostałe zaciski;
- element zaciskowy ustawia się pod kątem i nie dochodzi równomiernie do krawędzi felgi;
- podczas zaciskania pojawia się opóźnienie ruchu względem pozostałych elementów lub wyczuwalny luz boczny;
- na prowadnicy widać wybite ślady pracy, boczne wytarcia albo zaokrąglone powierzchnie oporowe;
- zacisk nie utrzymuje powtarzalnego położenia, przez co felga może zostać zablokowana mimośrodowo.
Zużyta prowadnica zwiększa obciążenie gniazda stołu, elementów zacisku i powierzchni ślizgowych. W skrajnym przypadku zacisk zaczyna pracować z przekoszeniem, a nierównomierna siła może utrudnić prawidłowe centrowanie felgi na stole.
Dobór i montaż
Przed zamówieniem należy porównać prowadnicę z wymontowanym elementem: całkowitą długość 25,5 cm, szerokość szczeliny 2,5 cm, szerokość części środkowej 5,2 cm oraz szerokość podstawy 6 cm. Sprawdź też kształt i położenie bocznych występów prowadzących — sama zgodność długości nie potwierdza prawidłowego dopasowania.
Podczas montażu prowadnica powinna być osadzona bez wymuszania położenia. Jeżeli trzeba ją wbijać lub zacisk po wymianie nadal porusza się z oporem, przyczyną może być zużyte gniazdo stołu, zdeformowany element zacisku albo niewłaściwa geometria współpracujących części. W takim przypadku wymiana samej prowadnicy nie usunie przyczyny przekoszenia.
Po wymianie sprawdź, czy zacisk przesuwa się na całej długości bez zacięć i czy w położeniu roboczym nie ma wyczuwalnego luzu poprzecznego. Luz powstały w gnieździe stołu lub w samym zacisku może szybko doprowadzić do ponownego wybicia nowej prowadnicy.
