Rozdzielacz zaworów czarny (Typ C)
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

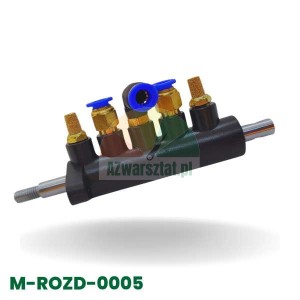

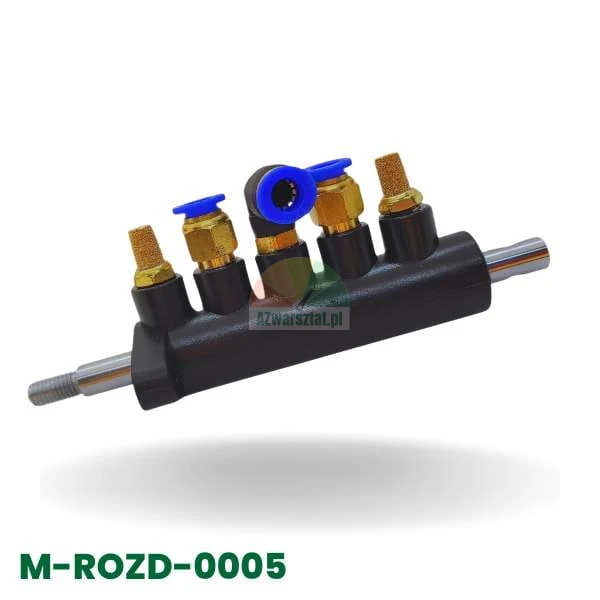

Kod produktu: M-ROZD-0005
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Rozdzielacz zaworów czarny (Typ C) do montażownicy
Rozdzielacz zaworów jest elementem pneumatycznego układu sterowania montażownicy do kół. Zespół rozdziela i odprowadza sprężone powietrze w obwodzie sterowania. Uruchamia go mechanizm z trzpieniem. Przy doborze porównaj długość korpusu, średnice obu odcinków trzpienia i rozstaw mocowania.
Dane techniczne
| Typ | C |
| Kolor korpusu | Czarny |

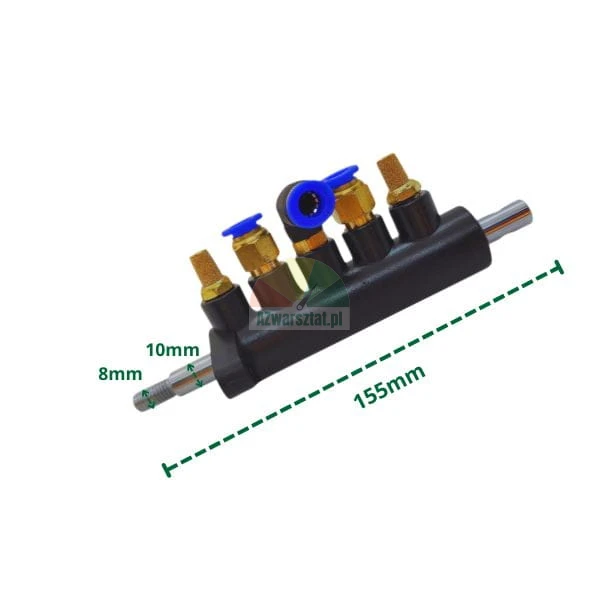

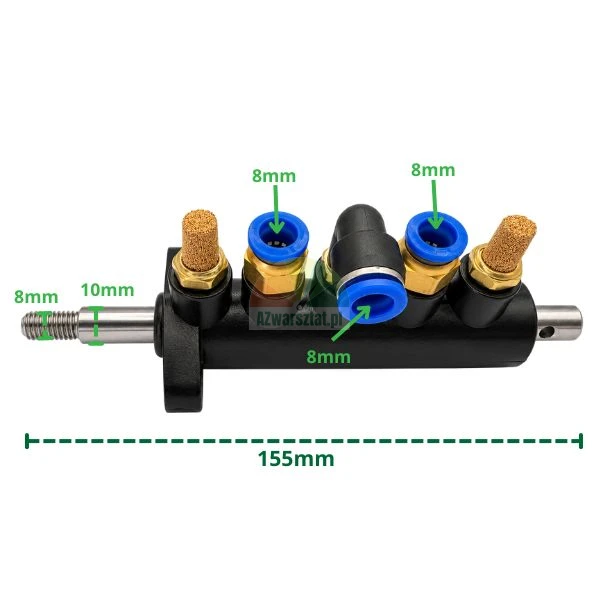

| Długość całkowita | 155 mm |
| Średnica trzpienia | 8 mm na odcinku gwintowanym oraz 10 mm na odcinku gładkim |

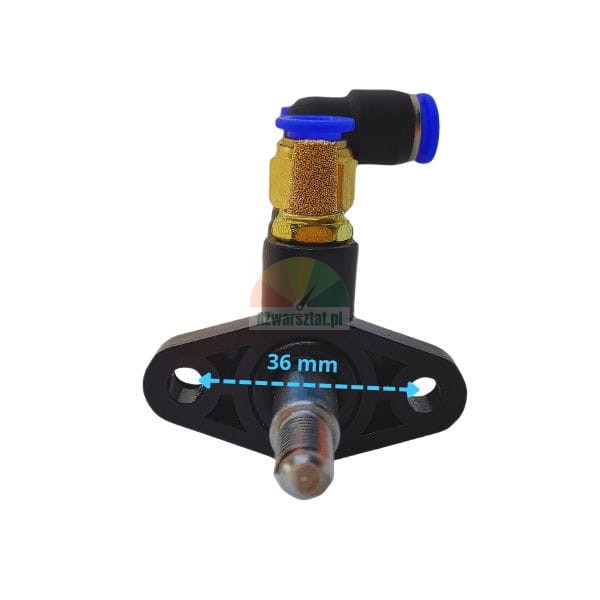

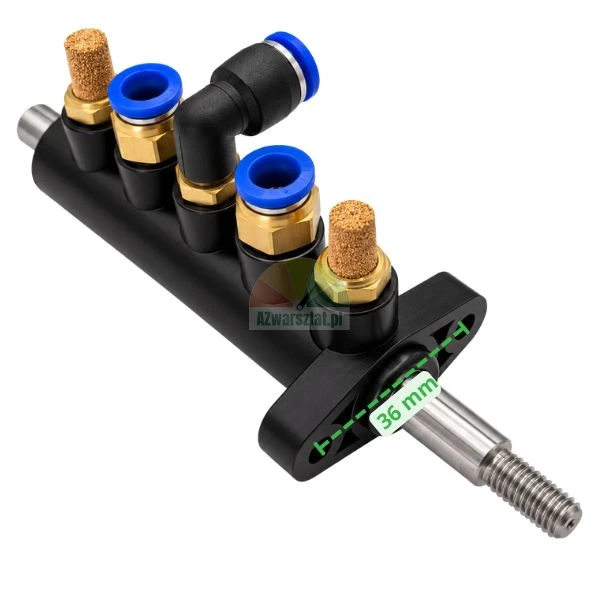

| Rozstaw mocowania | 36 mm |
| Przyłącza pneumatyczne | 5 przyłączy, w tym szybkozłącza do przewodów o średnicy 8 mm |

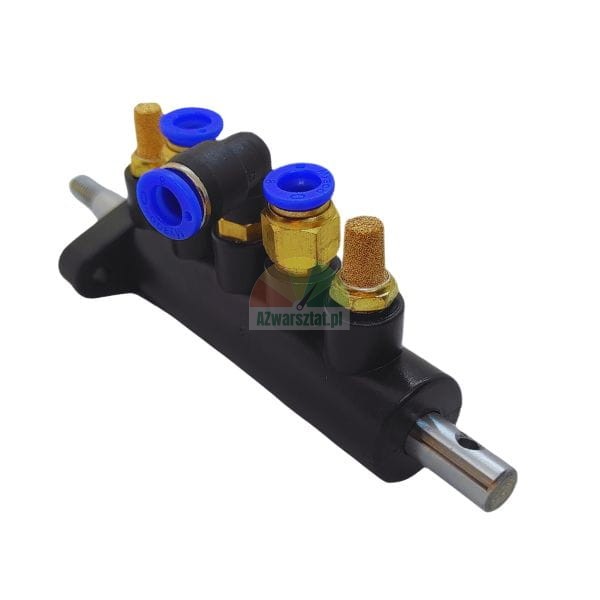

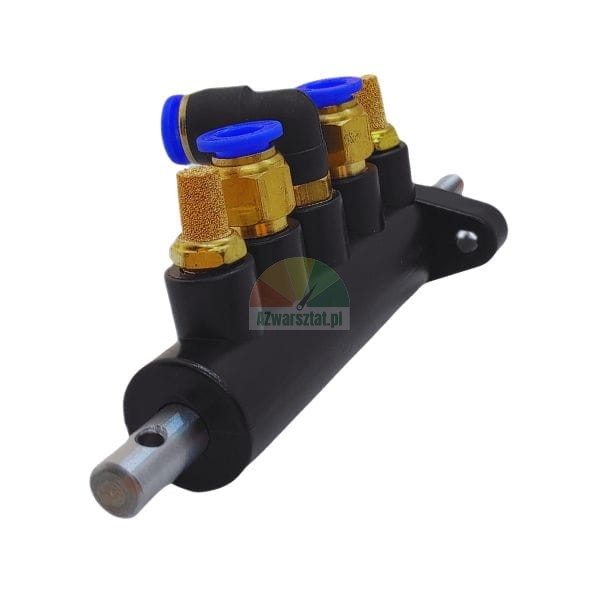

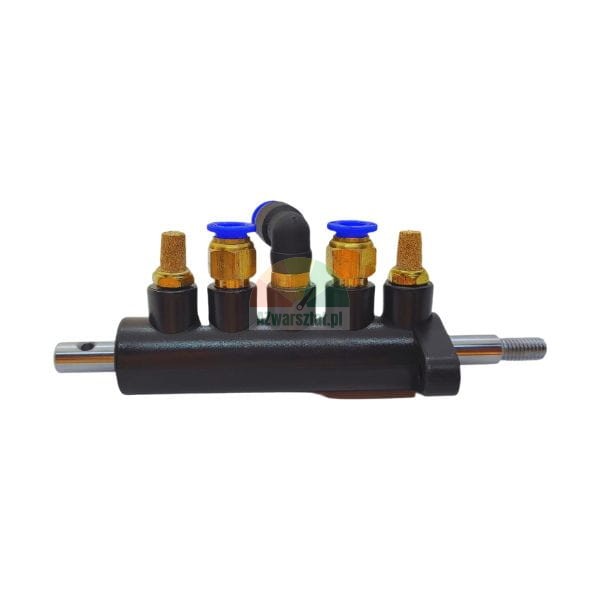

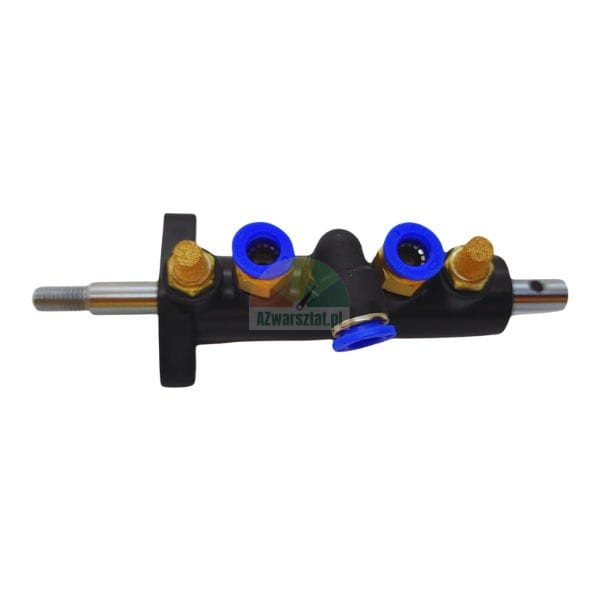

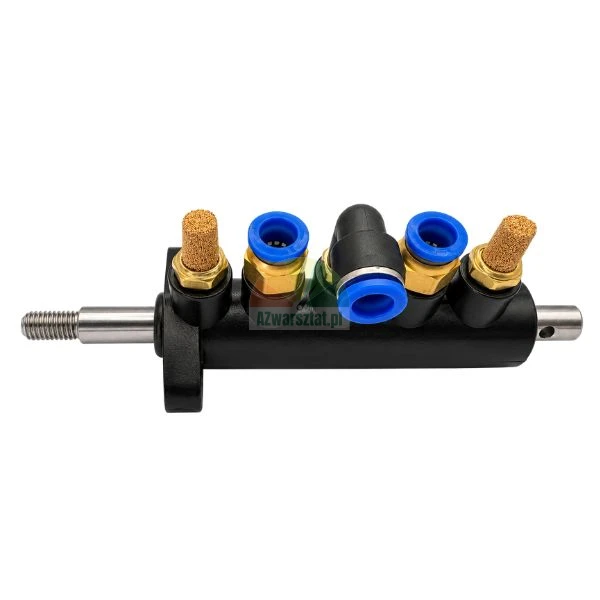

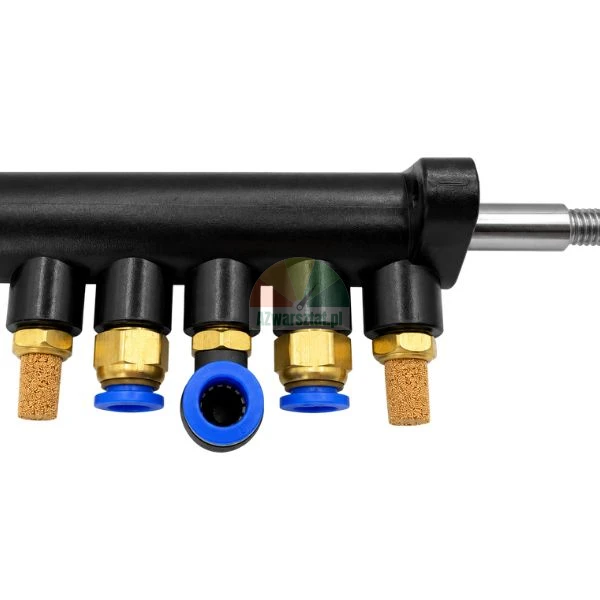

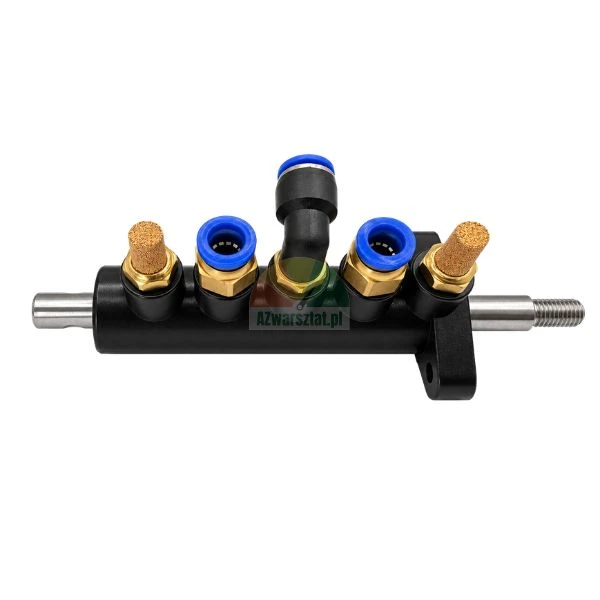

| Elementy widoczne na rozdzielaczu | Niebieskie szybkozłącza oraz mosiężne tłumiki spustu powietrza |
Przed zamówieniem porównaj trzy wymiary: długość 155 mm, rozstaw mocowania 36 mm oraz stopniowaną średnicę trzpienia 8/10 mm. Sam wygląd rozdzielacza nie wystarcza do potwierdzenia dopasowania.
Objawy zużycia w maszynie
- opóźniona reakcja siłownika po naciśnięciu pedału, mimo prawidłowego ciśnienia zasilania,
- nierównomierna praca funkcji sterowanej danym obwodem, szczególnie podczas szybkich, kolejnych cykli,
- syczenie powietrza przy rozdzielaczu lub przez tłumiki spustu po zwolnieniu pedału,
- konieczność mocniejszego lub dłuższego naciskania pedału, aby uzyskać pełny ruch siłownika,
- samoczynne powolne przemieszczanie się siłownika po zwolnieniu sterowania.
Takie objawy nie zawsze oznaczają uszkodzenie samego rozdzielacza. Przed wymianą sprawdź szczelność przewodów 8 mm, osadzenie szybkozłącza, przepływ przez tłumik spustu oraz przygotowanie powietrza. Jeżeli rozdzielacz przepuszcza powietrze, siłownik może pracować wolniej, nie osiągać pełnego skoku albo pozostawać częściowo pod ciśnieniem, co zwiększa obciążenie uszczelnień i mechanizmu sterowanej funkcji.
Co przyspiesza uszkodzenie
Największym zagrożeniem dla zaworów pneumatycznych są woda, cząstki stałe i nadmiar oleju w sprężonym powietrzu. Festo wskazuje, że niewłaściwie przygotowane powietrze może przyspieszać zużycie uszczelnień i powodować zaolejenie zaworów w części sterującej. W praktyce objawem bywa początkowo wolniejszy powrót siłownika albo niestabilna praca, zanim pojawi się wyraźna nieszczelność.
Jeżeli po wymianie rozdzielacza nowy element szybko zaczyna się zacinać lub przepuszczać powietrze, przyczyną może być kondensat, zabrudzenia z przewodu albo nadmiar oleju z instalacji. Jeśli nie usuniesz źródła zanieczyszczeń, sama wymiana zaworu może nie zapobiec kolejnej awarii.
Wskazówki montażowe
- przed demontażem oznacz przewody według funkcji, ponieważ rozdzielacz ma pięć przyłączy i zamiana przewodów może zmienić działanie pedałów lub siłowników,
- przewody w szybkozłączach powinny być wsunięte do oporu; niedostateczne wsunięcie może początkowo powodować pozornie niewielką nieszczelność, która nasila się podczas pracy,
- nie dobieraj części wyłącznie po średnicy przewodu — sprawdź również trzpień 8/10 mm i rozstaw mocowania 36 mm,
- po montażu sprawdź działanie każdego sterowanego obwodu osobno oraz zachowanie siłowników po zwolnieniu pedału.
Rozdzielacz zaworów czarny Typ C jest przeznaczony do pneumatycznego układu sterowania montażownicy i ma przyłącza do przewodów o średnicy 8 mm.
