Podstawa rozdzielacz powietrza przy pedale Typ 2
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Kod produktu: M-ROZD-0015
Udostępnianie karty produktu
Zapytaj o produkt
Administratorem danych osobowych jest Graf-Art Sławomir Kulbida. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Podstawa rozdzielacz powietrza przy pedale Typ 2

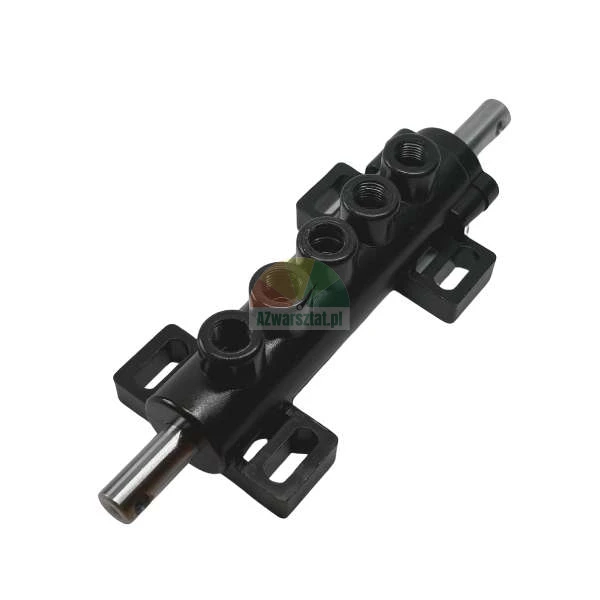

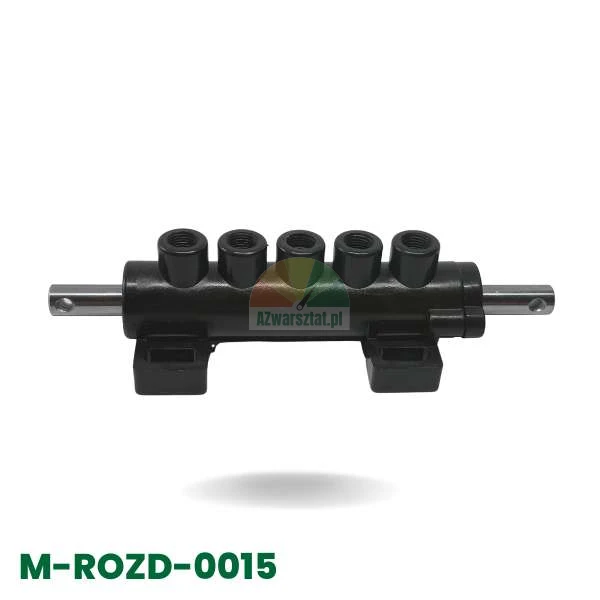

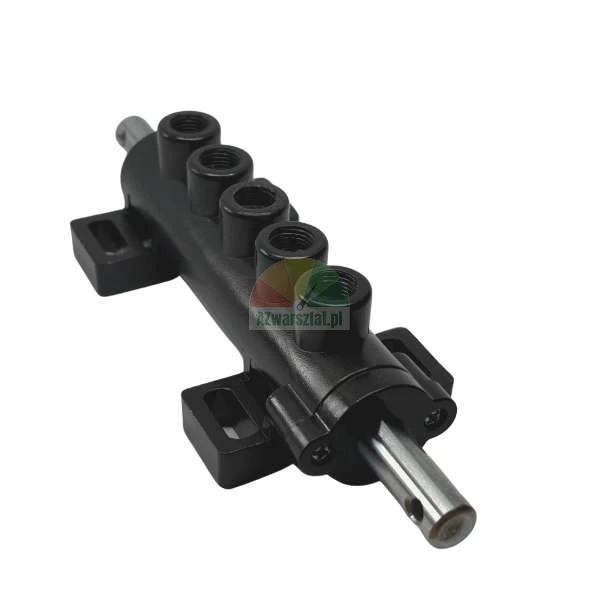

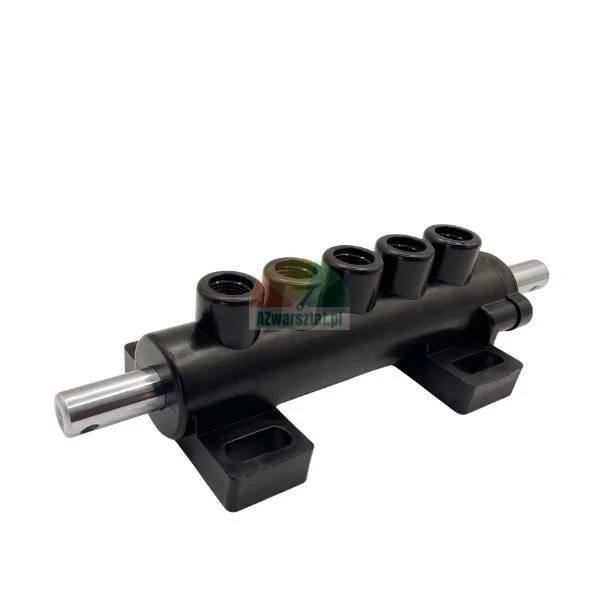

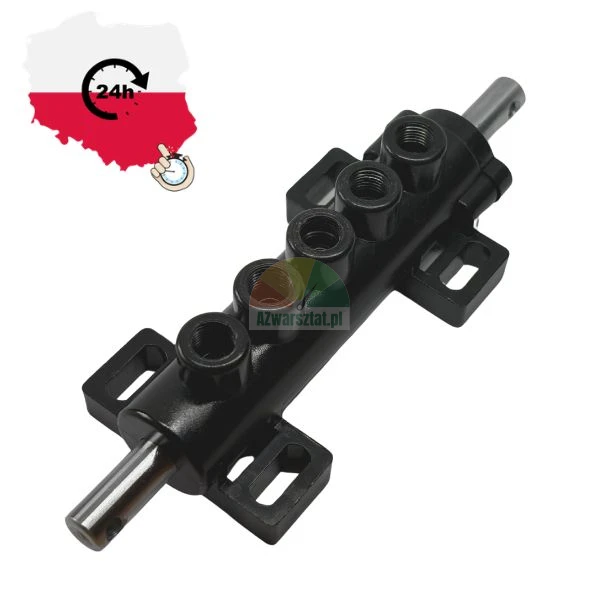

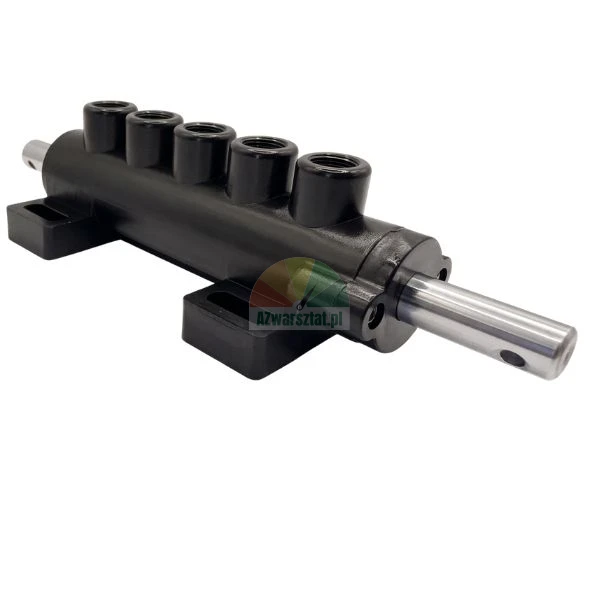

Podstawa rozdzielacza powietrza jest montowana przy pedale sterującym układu pneumatycznego montażownicy do opon. Element prowadzi i rozdziela przewody powietrzne podłączone do zespołu pedału. Korpus ma pięć bocznych gniazd gwintowanych oraz metalowy trzpień współpracujący z mechanizmem pedału.
Dokumentacja montażownic przedstawia zespoły pedałów jako osobne układy zawierające zawór pedałowy, przyłącza i elementy sterujące. Dlatego przy wymianie podstawy należy zachować pierwotne przypisanie przewodów do poszczególnych króćców — zamiana przewodów może zmienić kierunek działania zaworu lub powodować nieprawidłową pracę siłowników.

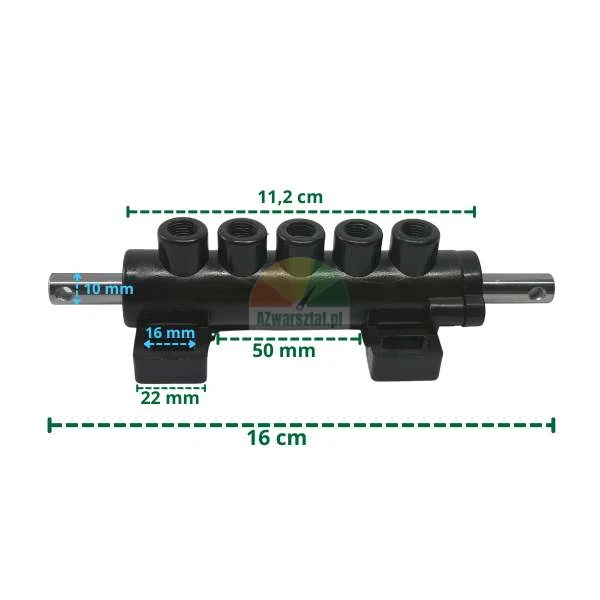

Dane techniczne
| Typ | Typ 2 |
| Zastosowanie | Podstawa rozdzielacza powietrza przy pedale montażownicy |
| Liczba gniazd przyłączeniowych | 5 |
| Średnica trzpienia | 10 mm |
| Długość całkowita | 16 cm |
| Długość korpusu z gniazdami | 11,1 cm |
| Rozstaw wskazany na zdjęciu | 5 cm |

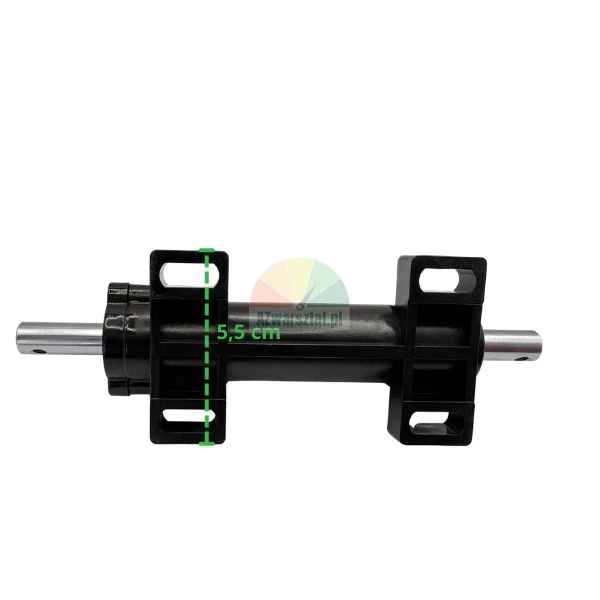

| Wymiary elementów mocujących pokazane na zdjęciu | 16 mm, 22 mm oraz 5,5 cm |
Dobór i montaż
Przed zamówieniem należy porównać nie tylko długość całkowitą, ale również średnicę trzpienia 10 mm, położenie otworów montażowych, rozstaw przyłączy oraz układ pięciu gniazd. Sama liczba króćców nie potwierdza zamienności z inną wersją rozdzielacza.
Podczas demontażu warto oznaczyć każdy przewód według jego położenia. Przy podłączaniu nowej podstawy przewody powinny zostać poprowadzone bez załamań i naprężeń bocznych; siła działająca na króciec może przenosić się na korpus i powodować nieszczelność albo utrudniać powrót pedału do położenia neutralnego.
Ważne: na zdjęciach widać gwintowane gniazda przyłączeniowe, ale nie podano ich standardu ani średnicy gwintu. Przed montażem należy porównać gwinty oraz rodzaj stosowanych przyłączy z elementem zamontowanym w maszynie.
Objawy zużycia podstawy i zespołu pedału
- opóźniona reakcja maszyny po naciśnięciu pedału,
- samoczynne uchodzenie powietrza przy nieuruchomionym pedale,
- nierównomierna praca siłownika lub niepełny powrót mechanizmu po zwolnieniu pedału,
- wyczuwalny luz trzpienia względem korpusu,
- przestawianie się położenia pedału wskutek powiększenia otworów mocujących lub luzu na trzpieniu.
Zużyty rozdzielacz może powodować ciągłe dobijanie sprężarki, spadki ciśnienia w instalacji i wolniejszą pracę elementów pneumatycznych. Jeżeli wraz z podstawą zużyty jest trzpień, mocowanie albo mechanizm pedału, sama wymiana korpusu może nie usunąć luzu i nieszczelności.
